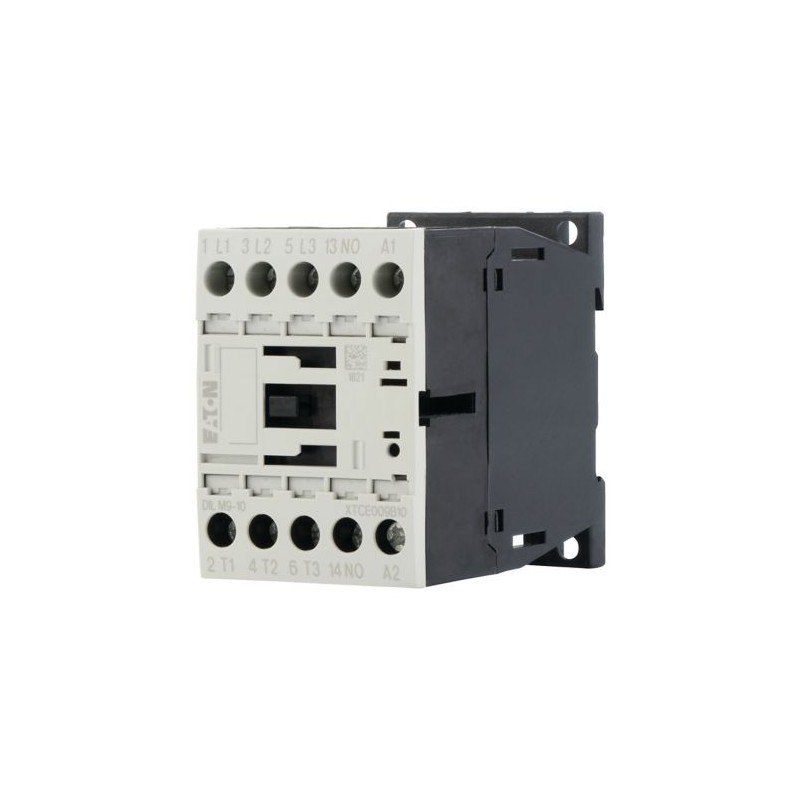

DILM9-10(110VDC) 276708 Y7-276708 EATON ELECTRIC Contattore di potenza, 3p+1NA, 4kW/400V/AC3
DILM9-10(110VDC)
276708
Y7-276708
EATON-MOELLER
Contattore di potenza, 3p+1NA, 4kW/400V/AC3
Contattore di potenza Collegamento a vite 3 poli + 1 NO 9 A 4 kW
Eaton Moeller® series DILM Contactor, 3 pole, 380 V 400 V 4 kW, 1 N/O, 110 V DC, DC operation, Screw terminals
Contattore, Applicazione: Contattori per motori, Contattori fino a 170 A, 3 poli, Categoria di utilizzo: AC-1: Carichi non induttivi o leggermente induttivi, forni a resistenza, NAC-3: Motori asincroni AC normali: avviamento, spegnimento durante il funzionamento, AC-4: Motori asincroni AC normali: avviamento, innesto, inversione, inching, Tecnica di collegamento: Morsetti a vite, Note: Adatto anche per motori con classe di efficienza IE3., I dispositivi IE3 ready sono identificati dal logo sulla confezione., Numero di poli: 3 poli, Corrente nominale di esercizio AC-3 380 V 400 V: Ie= 9 A, Corrente nominale di esercizio AC-1 Corrente termica convenzionale in aria libera, 3 poli, 50 - 60 Hz Aperto a 40 °C: Ith = Ie= 22 A, chiuso: Ith= 18 A, Corrente nominale di esercizio AC-1 Corrente termica convenzionale in aria libera, 1 polo aperto: Ith= 50 A, chiuso: Ith= 45 A, Potenza massima per motori trifase, 50 - 60 Hz AC-3 220 V 230 V: P= 2,5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4,5 kW, Potenza massima per motori trifase, 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 2,5 kW, 660 V 690 V: P= 3,6 kW, Combinabile con contatto ausiliario: DILM32-XHI.., DILA-XHI(V).., Contatti NA = Normalmente aperto: 1 NA, Istruzioni: Contatti secondo EN 50 012., Circuito soppressore varistore integrato., Tensione AC/DC: funzionamento DC
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori fino a 170A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series contattore di potenza DILM
Sigla catalogo
276708
EAN
4015082767082
Lunghezza/profondità del prodotto
75 mm
Altezza prodotto
68 mm
Larghezza prodotto
45 mm
Peso prodotto
0.296 kg
Certificazione/i
IEC/EN 60947
IEC/EN 60947-4-1
CSA
UL Category Control No.: NLDX
CSA File No.: 012528
VDE 0660
CE
UL
CSA Class No.: 2411-03, 3211-04
UL File No.: E29096
CSA-C22.2 No. 60947-4-1-14
UL 508
VDE
IEC/EN 60947-4-1
CSA
UL Category Control No.: NLDX
CSA File No.: 012528
VDE 0660
CE
UL
CSA Class No.: 2411-03, 3211-04
UL File No.: E29096
CSA-C22.2 No. 60947-4-1-14
UL 508
VDE
Note catalogo
Contatti secondo EN 50012
Codice modello
DILM9-10(110VDC)
Caratteristiche e Funzioni
Dotato di:
Circuito di protezione a varistori
Numero di poli
a 3 poli
Informazioni generali
Applicazione
Contattori di potenza per motori
Grandezza
FS1
Durata meccanica
10.000.000 operazioni (comando in corrente continua)
Massima frequenza di manovra
9000 operazioni meccaniche/ora (comando in corrente continua)
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Contattori
Protezione
Protezione contro i contatti con le dita e il dorso della mano, Protezione contro il contatto diretto quando azionato dal lato anteriore (EN 50274)
Tensione nominale di tenuta ad impulso (Uimp)
8000 V AC
Resistenza per polo
4.6 mΩ
Adatto per
Anche per motori con grado di efficienza IE3
Categoria d'uso
AC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento
AC-1: ACrichi non induttivi o leggermente induttivi, forni a resistenza
AC-4: Motori a gabbia: avviamento, collegamento, inversione, Marcia a impulsi
AC-1: ACrichi non induttivi o leggermente induttivi, forni a resistenza
AC-4: Motori a gabbia: avviamento, collegamento, inversione, Marcia a impulsi
Tipo di tensione
DC
Condizioni ambientali, dati meccanici
Resistenza agli urti
3,4 g, Contatto ausiliario N/C, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms
5,7 g, Contatto principale N/A, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms
7 g, Contatto ausiliario N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms
5 g, Contatto ausiliario N/C, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms
3,4 g, Contatto ausiliario N/A, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms
10 g, Contatto principale N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms
5,7 g, Contatto principale N/A, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms
7 g, Contatto ausiliario N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms
5 g, Contatto ausiliario N/C, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms
3,4 g, Contatto ausiliario N/A, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms
10 g, Contatto principale N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms
Condizioni ambientali e climatiche
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C
Temperatura ambiente di esercizio - max
60 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Compatibilità elettromagnetica
Disturbi emessi
Secondo la norma EN 60947-1
Immunità
Secondo la norma EN 60947-1
Sezioni di collegamento
Capacità morsetti (flessibile con puntalino)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Capacità morsetti (pieno)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 4) mm²
1 x (0,75 - 4) mm²
Capacità morsetti (pieno/a treccia AWG)
Tipo singolo 18 - 10, tipo doppio 18 - 14
Lunghezza di spelatura (conduttore principale)
10 mm
Lunghezza di spelatura (conduttori corrente di comando)
10 mm
Grandezza vite
M3.5, Vite terminale
Dimensione cacciavite
Morsetti a vite - Cacciavite standard 0.8 x 5.5/1 x 6 mm
2, Vite terminale, Cacciavite Pozidriv
2, Vite terminale, Cacciavite Pozidriv
Coppia di serraggio
1,2 Nm, Morsetti a vite
Dati elettrici
Potere d'interruzione nominale a 220/230 V
90 A
Potere d'interruzione nominale a 380/400 V
90 A
Potere d'interruzione nominale a 500 V
70 A
Potere d'interruzione nominale a 660/690 V
50 A
Corrente nominale di esercizio (Ie) ad AC-1, 380 V, 400 V, 415 V
22 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
9 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
9 A
Corrente nominale di esercizio (Ie) ad AC-3, 440 V
9 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
7 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
5 A
Corrente nominale di esercizio (Ie) ad AC-4, 220 V, 230 V, 240 V
6 A
Corrente nominale di esercizio (Ie) ad AC-4, 400 V
6 A
Corrente nominale di esercizio (Ie) ad AC-4, 500 V
5 A
Corrente nominale di esercizio (Ie) ad AC-4, 660 V, 690 V
4.5 A
Corrente nominale di esercizio (Ie) a DC-1, 60 V
20 A
Corrente nominale di esercizio (Ie) a DC-1, 110 V
20 A
Corrente nominale di esercizio (Ie) a DC-1, 220 V
15 A
Tensione nominale di isolamento (Ui)
690 V
Corrente nominale di esercizio (Ie) ad AC-1, 380 V, 400 V, 415 V
22 A
Potenza di esercizio nominale ad AC-3, 240 V, 50 Hz
3 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
4 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-4, 220/230 V, 50 Hz
1.5 kW
Potenza di esercizio nominale ad AC-4, 240 V, 50 Hz
1.6 kW
Potenza di esercizio nominale ad AC-4, 415 V, 50 Hz
2.8 kW
Potenza di esercizio nominale ad AC-4, 440 V, 50 Hz
3 kW
Potenza di esercizio nominale ad AC-4, 500 V, 50 Hz
2.8 kW
Potenza di esercizio nominale ad AC-4, 660/690 V, 50 Hz
3.6 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Resistenza al corto circuito
Corrente nominale cortocircuito (nominale di base)
60 A, max. CB, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
45 A, fusibile max., SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
45 A, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault a 480 V)
16 A, max. CB, SCCR (UL/CSA)
25 A, Classe RK5/ 20 A Classe J, fusibile max., SCCR (UL/CSA)
30/100 kA, Fusibile, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
25 A, Classe RK5/ 20 A Classe J, fusibile max., SCCR (UL/CSA)
30/100 kA, Fusibile, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault a 600 V)
25 A, Classe RK5/20 A, Classe J, fusibile max., SCCR (UL/CSA)
30/100 kA, Fusibile, SCCR (UL/CSA)
30/100 kA, Fusibile, SCCR (UL/CSA)
Classe di protezione da corto circuito (coordinamento di tipo 1) a 400 V
35 A gG/gL
Classe di protezione da corto circuito (coordinamento di tipo 1) a 690 V
20 A gG/gL
Classe di protezione da corto circuito (coordinamento di tipo 2) a 400 V
20 A gG/gL
Classe di protezione da corto circuito (coordinamento di tipo 2) a 690 V
16 A gG/gL
Corrente convenzionale termica
Corrente convenzionale termica ith (1 polo, chiuso)
45 A
Corrente convenzionale termica ith (3 poli, chiuso)
18 A
Corrente convenzionale termica ith a 55°C (3 poli, aperto)
21 A
Corrente convenzionale termica ith di contatti principali (1 polo, aperto)
50 A
Potere d'inserzione
Poteri d’interruzione (contatti principali, uso generico)
20 A, Potenza nominale di impiego massima del motore (UL/CSA)
Poteri d’interruzione (contatti ausiliari, uso generico)
1 A, 250 V DC, (UL/CSA)
10 A, 600 V AC, (UL/CSA)
10 A, 600 V AC, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
P300, Comando in corrente continua (UL/CSA)
A600, Funzionamento con AC (UL/CSA)
A600, Funzionamento con AC (UL/CSA)
Tempo di commutazione
Tempo arco
10 ms
Tempo di commutazione (comando in DC, fare contatto, tempo di chiusura) - max
31 ms
Tempo di commutazione (comando in DC, fare contatto, tempo di apertura) - max
12 ms
Sistema elettromagnetico (bobina)
Tensione di diseccitazione
0,6 - 0,15 x UC, Funzionamento CC
Almeno raddrizzatore a ponte livellato bifase o trifase
Almeno raddrizzatore a ponte livellato bifase o trifase
Fattore di utilizzo
100 %
Tensione di eccitazione
0,85 - 1,1 V DC x Uc (solo con modulo contatti ausiliari con 3 o più contatti N/C)
0,8 - 1,1 V DC x Uc
0,8 - 1,1 V DC x Uc
Potenza assorbita (inserzione), DC
4.5 W
Potenza assorbita (tenuta), DC
4.5 W
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
0 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us), DC - min
110 V
Tensione di alimentazione di controllo nominale (Us), DC - max
110 V
Potenza nominale d'impiego (Motore)
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
1.5 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
5 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
7.5 HP
Comunicazione
Connessione
Morsetti a vite
Collegamento con SmartWire-DT
No
Contatti
Numero di contatti (contatti normalmente aperti)
1
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
1
Sicurezza
Isolamento sicuro
400 V AC, Tra i contatti, Secondo EN 61140
400 V AC, Tra bobina e contatti, Secondo EN 61140
400 V AC, Tra bobina e contatti, Secondo EN 61140
Special Purpose Ratings
Valori nominali per scopi speciali delle lampade a scarica elettrica ballast
18 A (480 V 60 Hz trifase, 277 V 60 Hz monofase)
18 A (600 V 60 Hz trifase, 347 V 60 Hz monofase)
18 A (600 V 60 Hz trifase, 347 V 60 Hz monofase)
Valori nominali per scopi speciali dei valori nominali per scopi definiti
54 A, LRA 480 V 60 Hz trifase, 100.000 cicli conform. norma UL 1995, (UL/CSA)
9 A, FLA 480 V 60 Hz trifase, 100.000 cicli conform. norma UL 1995, (UL/CSA)
9 A, FLA 480 V 60 Hz trifase, 100.000 cicli conform. norma UL 1995, (UL/CSA)
Valori nominali per scopi speciali del controllo ascensori
6,8 A, 240 V 60 Hz 3-ph, (UL/CSA)
4,8 A, 480 V 60 Hz 3-ph, (UL/CSA)
5 HP, 600 V 60 Hz 3-ph, (UL/CSA)
7,8 A, 200 V 60 Hz 3-ph, (UL/CSA)
6,1 A, 600 V 60 Hz 3-ph, (UL/CSA)
2 HP, 240 V 60 Hz 3-ph, (UL/CSA)
2 HP, 200 V 60 Hz 3-ph, (UL/CSA)
3 HP, 480 V 60 Hz 3-ph, (UL/CSA)
4,8 A, 480 V 60 Hz 3-ph, (UL/CSA)
5 HP, 600 V 60 Hz 3-ph, (UL/CSA)
7,8 A, 200 V 60 Hz 3-ph, (UL/CSA)
6,1 A, 600 V 60 Hz 3-ph, (UL/CSA)
2 HP, 240 V 60 Hz 3-ph, (UL/CSA)
2 HP, 200 V 60 Hz 3-ph, (UL/CSA)
3 HP, 480 V 60 Hz 3-ph, (UL/CSA)
Valori nominali per scopi speciali del controllo refrigerazione (solo CSA)
10 A, FLA 600 V 60 Hz trifase (CSA)
60 A, LRA 600 V 60 Hz trifase (CSA)
60 A, LRA 480 V 60 Hz trifase (CSA)
10 A, FLA 480 V 60 Hz trifase (CSA)
60 A, LRA 600 V 60 Hz trifase (CSA)
60 A, LRA 480 V 60 Hz trifase (CSA)
10 A, FLA 480 V 60 Hz trifase (CSA)
Valori nominali per scopi speciali del riscaldamento aria a resistenza
18 A, 480 V 60 Hz trifase, 277 V 60 Hz monofase, (UL/CSA)
18 A, 600 V 60 Hz trifase, 347 V 60 Hz monofase, (UL/CSA)
18 A, 600 V 60 Hz trifase, 347 V 60 Hz monofase, (UL/CSA)
Valori nominali per scopi speciali delle lampade a incandescenza con tungsteno
14 A, 480 V 60 Hz trifase, 277 V 60 Hz monofase, (UL/CSA)
14 A, 600 V 60 Hz trifase, 347 V 60 Hz monofase, (UL/CSA)
14 A, 600 V 60 Hz trifase, 347 V 60 Hz monofase, (UL/CSA)
Verifica di progetto
Dissipazione apparecchiature, dipendente da corrente Pvid
0.9 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.3 W
Corrente nominale di esercizio per dissipazione specifica (In)
9 A
Dissipazione statica, non dipendente da corrente Pvs
4.5 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 110 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| tensione d'esercizio AC 50 Hz (EF008206) | 24 V |
| tensione d'esercizio AC 60 Hz (EF008207) | 24 V |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 22 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 9 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 4 kW |
| corrente d'esercizio nominale Ie per AC-4, 400 V (EF008495) | 6 A |
| potenza d'esercizio nominale per AC-4, 400 V (EF008496) | 2.5 kW |
| potenza d'esercizio nominale NEMA (EF011960) | 3.7 kW |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| adatto per installazione in serie (EF001126) | No |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 68 mm |
| profondità (EF000049) | 75 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILM9-10(110VDC) Y7-276708 276708 DE_276371.pdf | 1 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
