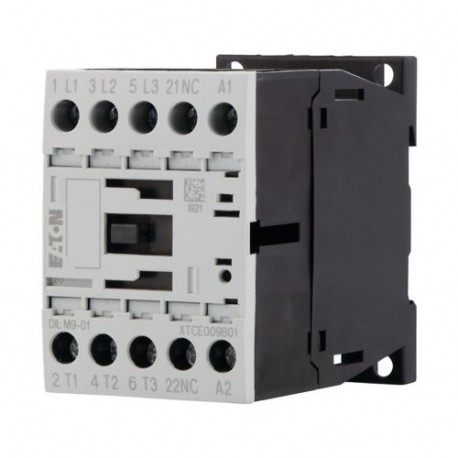

DILM9-01(24VDC) 276740 Y7-276740 EATON ELECTRIC Contattore di potenza, 3p+1NC, 4kW/400V/AC3
DILM9-01(24VDC)
276740
Y7-276740
EATON-MOELLER
Contattore di potenza, 3p+1NC, 4kW/400V/AC3
Contattore di potenza Collegamento a vite 3 poli + 1 NC 9 A 4 kW
Eaton Moeller® series DILM Contattore di potenza, 3 poli, 380 V 400 V 4 kW, 1 NC, 24 V DC, Comando in corrente continua, Morsetti a bullone DILM9-01(24VDC)
Contattore, Applicazione: Contattori per motori, Contattori fino a 170 A, 3 poli, Categoria di utilizzo: AC-1: Carichi non induttivi o leggermente induttivi, forni a resistenza, NAC-3: Motori asincroni AC normali: avviamento, spegnimento durante il funzionamento, AC-4: Motori asincroni AC normali: avviamento, innesto, inversione, inching, Tecnica di collegamento: Morsetti a vite, Note: Adatto anche per motori con classe di efficienza IE3., I dispositivi IE3 ready sono identificati dal logo sulla confezione., Numero di poli: 3 poli, Corrente nominale di esercizio AC-3 380 V 400 V: Ie= 9 A, Corrente nominale di esercizio AC-1 Corrente termica convenzionale in aria libera, 3 poli, 50 - 60 Hz Aperto a 40 °C: Ith = Ie= 22 A, chiuso: Ith= 18 A, Corrente nominale di esercizio AC-1 Corrente termica convenzionale in aria libera, 1 polo aperto: Ith= 50 A, chiuso: Ith= 45 A, Potenza massima per motori trifase, 50 - 60 Hz AC-3 220 V 230 V: P= 2,5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4,5 kW, Potenza massima per motori trifase, 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 2,5 kW, 660 V 690 V: P= 3,6 kW, Combinabile con contatto ausiliario: DILA-XHI(V).., Contatti NC = Normalmente chiuso: 1 NC, Istruzioni: Contatti secondo EN 50 012., Circuito soppressore a varistore integrato., con contatto a specchio., Tensione AC/DC: funzionamento DC
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori fino a 170A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series DILM Contattore di potenza |
| Sigla catalogo | 276740 |
| EAN | 4015082767402 |
| Lunghezza/profondità del prodotto | 75 mm |
| Altezza prodotto | 68 mm |
| Larghezza prodotto | 45 mm |
| Peso prodotto | 0.296 kg |
| Certificazione/i | CSA-C22.2 No. 60947-4-1-14 UL File No.: E29096 CE IEC/EN 60947 CSA Class No.: 2411-03, 3211-04 UL Category Control No.: NLDX UL IEC/EN 60947-4-1 VDE 0660 UL 60947-4-1 CSA CSA File No.: 012528 |
| Note catalogo | Contatti secondo EN 50012 |
| Codice modello | DILM9-01(24VDC) |
Features & Functions
| Dotato di: | Contatto specchio Circuito di protezione a varistori |
| Numero di poli | 3 poli |
| Numero di poli | 3 poli |
| Numero di poli | 3 poli |
General information
| Applicazione | Contattori di potenza per motori |
| Connessione | Morsetti a vite |
| Grandezza | Grandezza 1 |
| Durata meccanica | 10.000.000 di manovre (comando in DC) |
| Massima frequenza di manovra | 9000 operazioni meccaniche/ora (comando in corrente continua) |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Categoria prodotto | Contattori |
| Protezione | Protezione contro i contatti con le dita e il dorso della mano, Protezione contro il contatto diretto quando azionato dal lato anteriore (EN 50274) |
| Tensione nominale di tenuta ad impulso (Uimp) | 8000 V AC |
| Resistenza per polo | 4.6 mΩ |
| Adatto per | Anche per motori con grado di efficienza IE3 |
| Categoria d'uso | AC-1: ACrichi non induttivi o leggermente induttivi, forni a resistenza AC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento AC-4: Motori a gabbia: avviamento, collegamento, inversione, Marcia a impulsi |
| Tipo di tensione | DC |
Ambient conditions, mechanical
| Resistenza agli urti | 3,4 g, Contatto ausiliario N/A, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms 5 g, Contatto ausiliario N/C, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms 10 g, Contatto principale N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms 7 g, Contatto ausiliario N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms 5,7 g, Contatto principale N/A, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms 3,4 g, Contatto ausiliario N/C, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms |
Climatic environmental conditions
| Altitudine | Max. 2000 m |
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 60 °C |
| Temperatura ambiente di esercizio (con custodia) - min | -25 °C |
| Temperatura ambiente di esercizio (con custodia) - max | 40 °C |
| Temperatura ambiente di stoccaggio - min | -40 °C |
| Temperatura ambiente di stoccaggio - max | 80 °C |
| Idoneità climatica | Caldo umido costante, secondo IEC 60068-2-78 Caldo umido ciclico, secondo IEC 60068-2-30 |
Electro magnetic compatibility
| Disturbi emessi | Secondo la norma EN 60947-1 |
| Immunità | Secondo la norma EN 60947-1 |
Terminal capacities
| Capacità morsetti (flessibile con puntalino) | 1 x (0,75 - 2,5) mm² 2 x (0.75 - 2.5) mm² |
| Capacità morsetti (pieno) | 2 x (0,75 - 2,5) mm² 1 x (0,75 - 4) mm² |
| Capacità morsetti (pieno/a treccia AWG) | Tipo singolo 18 - 10, tipo doppio 18 - 14 |
| Lunghezza di spelatura (conduttore principale) | 10 mm |
| Lunghezza di spelatura (conduttori corrente di comando) | 10 mm |
| Grandezza vite | M3.5, Morsetto a vite |
| Dimensione cacciavite | 2, Morsetto a vite, Cacciavite Pozidrive Morsetti a vite - Cacciavite standard 0.8 x 5.5/1 x 6 mm |
| Coppia di serraggio | 1,2 Nm, Morsetti a vite |
Electrical rating
| Potere d'interruzione nominale a 220/230 V | 90 A |
| Potere d'interruzione nominale a 380/400 V | 90 A |
| Potere d'interruzione nominale a 500 V | 70 A |
| Potere d'interruzione nominale a 660/690 V | 50 A |
| Corrente nominale di esercizio (Ie) ad AC-1, 380 V, 400 V, 415 V | 22 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V | 9 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V | 9 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 440 V | 9 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 500 V | 7 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V | 5 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 220 V, 230 V, 240 V | 6 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 440 V | 6 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 500 V | 5 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 660 V, 690 V | 4.5 A |
| Corrente nominale di esercizio (Ie) a DC-1, 60 V | 20 A |
| Corrente nominale di esercizio (Ie) a DC-1, 110 V | 20 A |
| Corrente nominale di esercizio (Ie) a DC-1, 220 V | 15 A |
| Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947) | 126 A |
| Potenza di esercizio nominale ad AC-3, 240 V, 50 Hz | 3 kW |
| Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz | 4 kW |
| Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz | 5.5 kW |
| Potenza di esercizio nominale ad AC-3, 440 V, 50 Hz | 5.5 kW |
| Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz | 4.5 kW |
| Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz | 4.5 kW |
| Potenza di esercizio nominale ad AC-4, 220/230 V, 50 Hz | 1.5 kW |
| Potenza di esercizio nominale ad AC-4, 240 V, 50 Hz | 1.6 kW |
| Potenza di esercizio nominale ad AC-4, 415 V, 50 Hz | 2.8 kW |
| Potenza di esercizio nominale ad AC-4, 440 V, 50 Hz | 3 kW |
| Potenza di esercizio nominale ad AC-4, 500 V, 50 Hz | 2.8 kW |
| Potenza di esercizio nominale ad AC-4, 660/690 V, 50 Hz | 3.6 kW |
| Tensione nominale di esercizio (Ue), AC - max | 690 V |
| Tensione nominale di isolamento (Ui) | 690 V |
Short-circuit rating
| Corrente nominale cortocircuito (nominale di base) | 5 kA, 30 A, fusibile max., SCCR (UL/CSA) Interruttore automatico massimo 5 kA, 30 A, SCCR (UL/CSA) |
| Corrente nominale cortocircuito (high-fault a 480 V) | 100 kA, 20 A CLASSE J fusibile max., SCCR (UL/CSA) 30 kA, fusibile di CLASSE RK5 massimo 25 A, SCCR (UL/CSA) Interruttore automatico massimo 65 kA, 16 A, SCCR (UL/CSA) |
| Corrente nominale cortocircuito (high-fault a 600 V) | 100 kA, 20 A CLASSE J fusibile max., SCCR (UL/CSA) 30 kA, fusibile di CLASSE RK5 massimo 25 A, SCCR (UL/CSA) |
| Classe di protezione da corto circuito (coordinamento di tipo 1) a 400 V | 35 A gG/gL |
| Classe di protezione da corto circuito (coordinamento di tipo 1) a 690 V | 20 A gG/gL |
| Classe di protezione da corto circuito (coordinamento di tipo 2) a 400 V | 20 A gG/gL |
| Classe di protezione da corto circuito (coordinamento di tipo 2) a 690 V | 16 A gG/gL |
Conventional thermal current Ith
| Corrente convenzionale termica ith (1 polo, chiuso) | 45 A |
| Corrente convenzionale termica ith (3 poli, chiuso) | 18 A |
| Corrente convenzionale termica ith a 55°C (3 poli, aperto) | 21 A |
| Corrente convenzionale termica ith a 60°C (3 poli, aperto) | 20 A |
| Corrente convenzionale termica ith di contatti principali (1 polo, aperto) | 50 A |
Switching capacity
| Poteri d’interruzione (contatti principali, uso generico) | 20 A, Potenza nominale di impiego massima del motore (UL/CSA) |
| Poteri d’interruzione (contatti ausiliari, uso generico) | 10 A, 600 V AC, (UL/CSA) 1 A, 250 V DC, (UL/CSA) |
| Poteri d’interruzione (contatti ausiliari, pilot duty) | A600, comando in corrente alternata (UL/CSA) P300, comando in DC (UL/CSA) |
Magnet system
| Tempo arco | 10 ms |
| Tensione di diseccitazione | Almeno raddrizzatore a ponte livellato bifase o trifase 0,6 - 0,15 x UC, Funzionamento CC |
| Fattore di utilizzo | 100 % |
| Tensione di eccitazione | 0,8 - 1,1 V DC x Uc 0,7 - 1,3 V DC x Uc (senza modulo contatti ausiliari e a temperatura ambiente di + 40 °C) 0,85 - 1,1 V DC x Uc (solo con modulo contatti ausiliari con 3 o più contatti N/C) |
| Potenza assorbita (inserzione), DC | 4.5 W |
| Potenza assorbita (tenuta), DC | 4.5 W |
| Tensione di alimentazione di controllo nominale (Us), DC - min | 24 V |
| Tensione di alimentazione di controllo nominale (Us), DC - max | 24 V |
| Tempo di commutazione (comando in DC, fare contatto, tempo di chiusura) - max | 31 ms |
| Tempo di commutazione (comando in DC, fare contatto, tempo di apertura) - max | 12 ms |
Motor rating
| Potenza motore assegnata a 115/120 V, 60 Hz, monofase | 0.5 HP |
| Potenza motore assegnata a 200/208 V, 60 Hz, trifase | 3 HP |
| Potenza motore assegnata a 230/240 V, 60 Hz, monofase | 1.5 HP |
| Potenza motore assegnata a 230/240 V, 60 Hz, trifase | 3 HP |
| Potenza motore assegnata a 460/480 V, 60 Hz, trifase | 5 HP |
| Potenza motore assegnata a 575/600 V, 60 Hz, trifase | 7.5 HP |
Communication
| Collegamento con SmartWire-DT | Insieme al modulo contattore SmartWire-DT DIL-SWD Sì |
Contacts
| Numero di contatti (contatti normalmente chiusi) | 1 |
| Numero di contatti ausiliari (contatti normalmente chiusi) | 1 |
| Numero di contatti ausiliari (contatti normalmente aperti) | 0 |
| Numero di contatti ausiliari (normalmente chiuso) come contatto principale | 0 |
Safety
| Isolamento sicuro | 400 V AC, Tra i contatti, Secondo EN 61140 400 V AC, Tra bobina e contatti, Secondo EN 61140 |
Special purpose ratings
| Valori nominali per scopi speciali delle lampade a scarica elettrica ballast | 18 A (480 V 60 Hz trifase, 277 V 60 Hz monofase) 18 A (600 V 60 Hz trifase, 347 V 60 Hz monofase) |
| Valori nominali per scopi speciali dei valori nominali per scopi definiti | 54 A, LRA 480 V 60 Hz trifase, 100.000 cicli conform. norma UL 1995, (UL/CSA) 9 A, FLA 480 V 60 Hz trifase, 100.000 cicli conform. norma UL 1995, (UL/CSA) |
| Valori nominali per scopi speciali del controllo ascensori | 2 HP, 200 V 60 Hz 3-ph, (UL/CSA) 2 HP, 240 V 60 Hz 3-ph, (UL/CSA) 6,8 A, 240 V 60 Hz 3-ph, (UL/CSA) 4,8 A, 480 V 60 Hz 3-ph, (UL/CSA) 7,8 A, 200 V 60 Hz 3-ph, (UL/CSA) 5 HP, 600 V 60 Hz 3-ph, (UL/CSA) 6,1 A, 600 V 60 Hz 3-ph, (UL/CSA) 3 HP, 480 V 60 Hz 3-ph, (UL/CSA) |
| Valori nominali per scopi speciali del controllo refrigerazione (solo CSA) | 10 A, FLA 600 V 60 Hz trifase (CSA) 60 A, LRA 480 V 60 Hz trifase (CSA) 10 A, FLA 480 V 60 Hz trifase (CSA) 60 A, LRA 600 V 60 Hz trifase (CSA) |
| Valori nominali per scopi speciali del riscaldamento aria a resistenza | 18 A, 600 V 60 Hz trifase, 347 V 60 Hz monofase, (UL/CSA) 18 A, 480 V 60 Hz trifase, 277 V 60 Hz monofase, (UL/CSA) |
| Valori nominali per scopi speciali delle lampade a incandescenza con tungsteno | 14 A, 480 V 60 Hz trifase, 277 V 60 Hz monofase, (UL/CSA) 14 A, 600 V 60 Hz trifase, 347 V 60 Hz monofase, (UL/CSA) |
Design verification
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0.9 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 0.3 W |
| Corrente nominale di esercizio per dissipazione specifica (In) | 9 A |
| Dissipazione statica, non dipendente da corrente Pvs | 4.5 W |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Soddisfa i requisiti della norma di prodotto. |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | È responsabilità del cablatore del quadro. |
| 10.8 Collegamenti per conduttori esterni | È responsabilità del cablatore del quadro. |
| 10.9.2 Rigidità elettrica potenza-frequenza | È responsabilità del cablatore del quadro. |
| 10.9.3 Tensione di tenuta a impulsi | È responsabilità del cablatore del quadro. |
| 10.9.4 Test custodie in materiale isolante | È responsabilità del cablatore del quadro. |
| 10.10 Riscaldamento | Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione di calore per i dispositivi. |
| 10.11 Resistenza al corto circuito | È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | L’apparecchio soddisfa i requisiti rispettando le istruzioni (IL). |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| tensione d'esercizio AC 50 Hz (EF008206) | 24 V |
| tensione d'esercizio AC 60 Hz (EF008207) | 24 V |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 22 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 9 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 4 kW |
| corrente d'esercizio nominale Ie per AC-4, 400 V (EF008495) | 6 A |
| potenza d'esercizio nominale per AC-4, 400 V (EF008496) | 2.5 kW |
| potenza d'esercizio nominale NEMA (EF011960) | 3.7 kW |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| adatto per installazione in serie (EF001126) | No |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 68 mm |
| profondità (EF000049) | 75 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILM9-01(24VDC) Y7-276740 276740 IT_276740.pdf | 117 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
