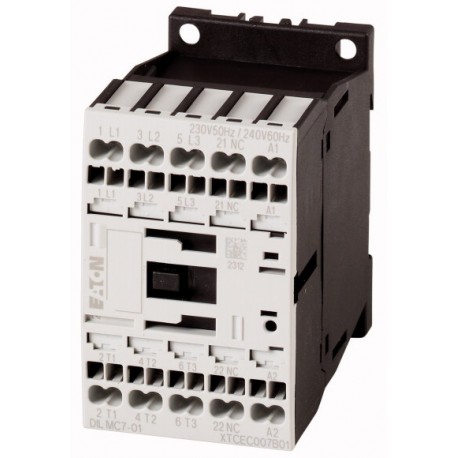

DILMC7-01(*VDC) 277441 EATON ELECTRIC Contattore di potenza, 3p+1NC, 3kW/400V/AC3
DILMC7-01(*VDC)
277441
EATON-MOELLER
10
Contattore di potenza, 3p+1NC, 3kW/400V/AC3
Contattore di potenza; Connessione a scatto; 3 poli + 1 NC; 7 A; 3 kW; 400 V; AC-3; * V CC
Contattore, Applicazione: Contattori per motori, Contattori fino a 170 A, 3 poli, Categoria di utilizzo: AC-1: Carichi non induttivi o leggermente induttivi, Forni a resistenza, NAC-3: Motori asincroni AC normali: avviamento, spegnimento durante il funzionamento, AC-4: Motori asincroni AC normali: avviamento, innesto, inversione, inching, Tecnologia di connessione: Morsetti a molla, Note: Adatto anche per motori con classe di efficienza IE3., I dispositivi predisposti per IE3 sono contrassegnati dal logo sulla confezione., Numero di poli: 3 poli, Corrente nominale di esercizio AC-3 380 V 400 V: Ie= 7 A, Corrente nominale di esercizio AC-1 Corrente termica convenzionale in aria libera, 3 poli, 50 - 60 Hz Aperto a 40 °C: Ith = Ie= 22 A, chiuso: Ith= 18 A, Corrente nominale di esercizio AC-1 Corrente termica convenzionale in aria libera, 1 polo aperto: Ith= 50 A, chiuso: Ith= 45 A, Potenza massima per motori trifase, 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3,5 kW, Potenza massima per motori trifase, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2,2 kW, 660 V 690 V: P= 2,9 kW, Combinabile con contatto ausiliario: DILA-XHIC(V).., Contatti NC = Normalmente chiuso: 1 NC, Istruzioni: Contatti secondo EN 50 012., Morsetti di potenza ausiliari, Bobina e corrente principale con tecnologia di connessione a gabbia a molla. , Circuito soppressore a varistore integrato., con contatto a specchio., Tensione AC/DC: funzionamento DC
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori fino a 170A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Contattore, 3 poli, 380 V, 400 V 3 kW, 1 NC, *V DC, DC operazione, morsetti a Molla
Contattore, Applicazione: Contattori per Motori, Contattori fino a 170 A, 3 poli, categoria di Impiego: AC-1: Non induttivi o debolmente carichi induttivi, forni a resistenza, NAC-3: Normale motori AC a induzione: avvio, spegnimento, durante la marcia, AC-4: Normale motori AC a induzione: avviamento, frenatura in controcorrente, retromarcia, impulsi, tecnica di Collegamento: morsetti a Molla, Note: adatto Anche per motori con classe di efficienza IE3., IE3-pronti i dispositivi sono identificati dal logo sulla confezione., Numero di poli: 3 poli, corrente Nominale AC-3 380 V 400 V: Ie= 7 A, corrente di funzionamento Nominale AC-1 corrente termica Convenzionale all'aperto, 3 poli, 50 - 60 Hz, Aperto a 40 °C: Ith =Ie= 22, recintato, Ith= 18 A, corrente di funzionamento Nominale AC-1 corrente termica Convenzionale all'aperto, 1 polo di apertura: Ith= 50, recintato, Ith= 45 A, Max. valutazione per motori trifase, 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V, 400 V: P= 3 kW, 660 V 690 V: P= 3,5 kW, Max. valutazione per motori trifase, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V, 400 V: P= 2,2 kW, 660 V 690 V: P= 2,9 kW, Può essere combinato con contatto ausiliario: DILA-XHIC(V).., Contatti N/C = Normalmente chiuso: 1 NC, Istruzioni: Contatti EN 50 012., Ausiliario di corrente, bobina, e la corrente di morsetti con molla a gabbia tecnologia di connessione., Varistore integrato soppressore del circuito., con specchio di contatto., Tensione AC/DC: DC operazione
Programma di consegna
Gamma di prodotti
Contattori
Applicazione
Contattori per Motori
Subrange
Contattori fino a 170 A, 3 poli
Categoria di utilizzo
AC-1: Non induttivi o debolmente carichi induttivi, forni a resistenza
NAC-3: Normale motori AC a induzione: avvio, spegnimento, durante la marcia,
AC-4: Normale motori AC a induzione: avviamento, frenatura in controcorrente, retromarcia, marcia ad impulsi
NAC-3: Normale motori AC a induzione: avvio, spegnimento, durante la marcia,
AC-4: Normale motori AC a induzione: avviamento, frenatura in controcorrente, retromarcia, marcia ad impulsi
Note
Adatto anche per motori con classe di efficienza IE3.
IE3-pronti i dispositivi sono identificati dal logo sulla confezione.
IE3-pronti i dispositivi sono identificati dal logo sulla confezione.
Tecnica di collegamento
Morsetti a molla
Numero di poli
3 poli
Corrente di funzionamento nominale
AC-3Note
Alla massima temperatura ambiente ammissibile (si apre).
AC-3380 V 400 V [Ie]
Sette
AC-1Corrente termica convenzionale all'aperto, 3 poli, 50 - 60 HzApertoa 40 °C [Ith=Ie]
22 Un
AC-1Corrente termica convenzionale all'aperto, 3 poli, 50 - 60 Hzchiuso [Ith]
Diciotto
AC-1Corrente termica convenzionale all'aperto, 1 poloaprire [Ith]
Cinquanta
AC-1Corrente termica convenzionale all'aperto, 1 polochiuso [Ith]
Quaranta cinque
Max. valutazione per motori trifase, 50 - 60 Hz
AC-3220 V 230 V [P]
2.2 kW
AC-3380 V 400 V [P]
3 kW
AC-3660 V 690 V [P]
3.5 kW
AC-4220 V 230 V [P]
1 kW
AC-4380 V 400 V [P]
2.2 kW
AC-4660 V 690 V [P]
2,9 kW
Contatti
N/C = Normalmente chiuso
1 NC
Contatto sequenza
Istruzioni
Contatti EN 50 012.
Ausiliario di corrente, bobina, e la corrente di morsetti con molla a gabbia tecnologia di connessione.
Varistore integrato soppressore del circuito.
con specchio di contatto.
Ausiliario di corrente, bobina, e la corrente di morsetti con molla a gabbia tecnologia di connessione.
Varistore integrato soppressore del circuito.
con specchio di contatto.
Può essere combinato con contatto ausiliario
DILA-XHIC(V)..
Azionamento tensione
*V DC
Tensione AC/DC
L'operazione di DC
Connessione a SmartWire-DT
no
Nota sulle apparecchiature in dotazione
Quantità di ordine minimo 10 pezzi (confezione)
Dati tecnici
Generale
Standard
IEC/EN 60947, VDE 0660, UL, CSA
Durata di vita meccanicaCC [Operazioni]
10 x 10Sei
Frequenza di funzionamento, meccanicaCC [Operations/h]
Nove mila
Climatiche di correzione
Calore umido, costante, IEC 60068-2-78
Calore umido, ciclico, IEC 60068-2-30
Calore umido, ciclico, IEC 60068-2-30
Temperatura ambienteAperto
-25 - +60 °C
Temperatura ambienteChiuso
- 25 - 40 °C
Temperatura ambienteArchiviazione
- 40 - 80 °C
Posizione di montaggio
Meccanica resistenza agli urti (IEC/EN 60068-2-27)A metà sinusoidale shock, 10 msContatti principaliN/O di contatto
10 g
Meccanica resistenza agli urti (IEC/EN 60068-2-27)A metà sinusoidale shock, 10 msContatti ausiliariN/O di contatto
7 g
Meccanica resistenza agli urti (IEC/EN 60068-2-27)A metà sinusoidale shock, 10 msContatti ausiliariN/C di contatto
5 g
Meccanica resistenza agli urti (IEC/EN 60068-2-27) quando da tavolo-montatoA metà sinusoidale shock, 10 msContatti principaliN/O di contatto
5.7 g
Meccanica resistenza agli urti (IEC/EN 60068-2-27) quando da tavolo-montatoA metà sinusoidale shock, 10 msContatti ausiliariN/O di contatto
3.4 g
Meccanica resistenza agli urti (IEC/EN 60068-2-27) quando da tavolo-montatoA metà sinusoidale shock, 10 msContatti ausiliariN/C di contatto
3.4 g
Grado di Protezione
IP20
Protezione contro i contatti diretti, quando azionato dalla parte anteriore (EN 50274)
Dita e il dorso della mano a prova di
Altitudine
Max. 2000 m
PesoCC
0.29 kg
Molla terminale di connessioneLa capacità dei morsetti del cavo principaleSolido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5 mmDue
2 x (0.75 - 2.5 mmDue
Molla terminale di connessioneLa capacità dei morsetti del cavo principaleflessibile
1 x (0.75 - 2.5)
2 x (0.75 - 2.5 mmDue
2 x (0.75 - 2.5 mmDue
Molla terminale di connessioneLa capacità dei morsetti del cavo principaleflessibile con puntali
1 x (0.75 - 1.5)
2 x (0.75 - 1.5 mmDue
2 x (0.75 - 1.5 mmDue
Molla terminale di connessioneLa capacità dei morsetti del cavo principaleSolido o incagliato
18 - 14 AWG
Molla terminale di connessioneLa capacità dei morsetti del cavo principaleLunghezza di spelatura
10 mm
Molla terminale di connessioneLa capacità dei morsetti del circuito di controllo caviSolido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5 mmDue
2 x (0.75 - 2.5 mmDue
Molla terminale di connessioneLa capacità dei morsetti del circuito di controllo caviFlessibile
1 x (0.75 - 2.5)
2 x (0.75 - 2.5 mmDue
2 x (0.75 - 2.5 mmDue
Molla terminale di connessioneLa capacità dei morsetti del circuito di controllo caviFlessibile con puntale
1 x (0.75 - 1.5)
2 x (0.75 - 1.5 mmDue
2 x (0.75 - 1.5 mmDue
Molla terminale di connessioneLa capacità dei morsetti del circuito di controllo caviSolido o incagliato
18 - 14 AWG
Molla terminale di connessioneLa capacità dei morsetti del circuito di controllo caviLunghezza di spelatura
10 mm
Molla terminale di connessioneStrumentoCacciavite a lama larghezza
3.5 mm
Principale svolgimento di percorsi di
Nominale di tenuta ad impulso tensione [Uimp]
8000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Uio]
690 V AC
Tensione di esercizio nominale [Ue]
690 V AC
Isolamento di sicurezza EN 61140tra bobina e contatti
400 V AC
Isolamento di sicurezza EN 61140tra i contatti
400 V AC
Capacità (p.f. IEC/EN 60947) [Fino a 690 V]
Cento dodici
Capacità di rottura220 V 230 V
70 Un
Capacità di rottura380 V 400 V
70 Un
Capacità di rottura500 V
Cinquanta
Capacità di rottura660 V 690 V
40 Un
Corto circuito valutazioneProtezione di cortocircuito massima del fusibileTipo “2” coordinamento400 V [gG/gL 500 V]
20 Un
Corto circuito valutazioneProtezione di cortocircuito massima del fusibileTipo “2” coordinamento690 V [gG/gL 690 V]
16 Un
Corto circuito valutazioneProtezione di cortocircuito massima del fusibileTipo “1” coordinamento400 V [gG/gL 500 V]
35 Un
Corto circuito valutazioneProtezione di cortocircuito massima del fusibileTipo “1” coordinamento690 V [gG/gL 690 V]
20 Un
AC
AC-1Corrente di funzionamento nominaleCorrente termica convenzionale all'aperto, 3 poli, 50 - 60 HzApertoa 40 °C [Ith=Ie]
22 Un
AC-1Corrente di funzionamento nominaleCorrente termica convenzionale all'aperto, 3 poli, 50 - 60 HzApertoa 50 °C [Ith=Ie]
21 Un
AC-1Corrente di funzionamento nominaleCorrente termica convenzionale all'aperto, 3 poli, 50 - 60 HzApertoa 55 °C [Ith=Ie]
21 Un
AC-1Corrente di funzionamento nominaleCorrente termica convenzionale all'aperto, 3 poli, 50 - 60 HzApertoa 60 °C [Ith=Ie]
20 Un
AC-1Corrente di funzionamento nominaleCorrente termica convenzionale all'aperto, 3 poli, 50 - 60 Hzchiuso [Ith]
Diciotto
AC-1Corrente di funzionamento nominaleCorrente termica convenzionale all'aperto, 1 poloaprire [Ith]
Cinquanta
AC-1Corrente di funzionamento nominaleCorrente termica convenzionale all'aperto, 1 polochiuso [Ith]
Quaranta cinque
AC-3Corrente di funzionamento nominaleAprire, a 3 poli: 50 – 60 HzNote
Alla massima temperatura ambiente ammissibile (si apre).
AC-3Corrente di funzionamento nominaleAprire, a 3 poli: 50 – 60 Hz220 V 230 V [Ie]
Sette
AC-3Corrente di funzionamento nominaleAprire, a 3 poli: 50 – 60 Hz240 V [Ie]
Sette
AC-3Corrente di funzionamento nominaleAprire, a 3 poli: 50 – 60 Hz380 V 400 V [Ie]
Sette
AC-3Corrente di funzionamento nominaleAprire, a 3 poli: 50 – 60 Hz415 V [Ie]
Sette
AC-3Corrente di funzionamento nominaleAprire, a 3 poli: 50 – 60 Hz440V [Ie]
Sette
AC-3Corrente di funzionamento nominaleAprire, a 3 poli: 50 – 60 Hz500 V [Ie]
5 Un
AC-3Corrente di funzionamento nominaleAprire, a 3 poli: 50 – 60 Hz660 V 690 V [Ie]
4 Un
AC-3Corrente di funzionamento nominaleAprire, a 3 poli: 50 – 60 Hz380 V 400 V [Ie]
Sette
AC-3Potenza motore [P]220 V 230 V [P]
2.2 kW
AC-3Potenza motore [P]240 V [P]
2.2 kW
AC-3Potenza motore [P]380 V 400 V [P]
3 kW
AC-3Potenza motore [P]415 V [P]
4 kW
AC-3Potenza motore [P]440 V [P]
4.5 kW
AC-3Potenza motore [P]500 V [P]
3.5 kW
AC-3Potenza motore [P]660 V 690 V [P]
3.5 kW
AC-4Aprire, a 3 poli: 50 – 60 Hz220 V 230 V [Ie]
5 Un
AC-4Aprire, a 3 poli: 50 – 60 Hz240 V [Ie]
5 Un
AC-4Aprire, a 3 poli: 50 – 60 Hz380 V 400 V [Ie]
5 Un
AC-4Aprire, a 3 poli: 50 – 60 Hz415 V [Ie]
5 Un
AC-4Aprire, a 3 poli: 50 – 60 Hz440 V [Ie]
5 Un
AC-4Aprire, a 3 poli: 50 – 60 Hz500 V [Ie]
4.5 A
AC-4Aprire, a 3 poli: 50 – 60 Hz660 V 690 V [Ie]
4 Un
AC-4Potenza motore [P]220 V 230 V [P]
1 kW
AC-4Potenza motore [P]240 V [P]
1.5 kW
AC-4Potenza motore [P]380 V 400 V [P]
2.2 kW
AC-4Potenza motore [P]415 V [P]
2.3 kW
AC-4Potenza motore [P]440 V [P]
2.4 kW
AC-4Potenza motore [P]500 V [P]
2.5 kW
AC-4Potenza motore [P]660 V 690 V [P]
2,9 kW
DC
Corrente di funzionamento nominale, aprireDC-160 V [Ie]
20 Un
Corrente di funzionamento nominale, aprireDC-1110 V [Ie]
20 Un
Corrente di funzionamento nominale, aprireDC-1220 V [Ie]
15 Un
Corrente di perdita di calore
3 poli, Ith(60°)
4.5 W
Corrente di perdita di calore Ieper AC-3/400 V
0,3 W
Impedenza per polo
4.6 mΩ
Sistemi magnetici
Tolleranza di tensioneCC [Pick-up]
0.8 - 1.1 x, Uc
Tolleranza di tensioneNote
0.85 - 1.1 solo con contatto ausiliario modulo con 3 o più di N/C di contatti
Tolleranza di tensioneCC [Drop-out]
0.15 - 0.6 x Uc
Tolleranza di tensioneNote
almeno levigati in due fasi ponte raddrizzatore o raddrizzatore trifase
Il consumo di potenza della bobina in un freddo e 1.0 x USCC [Pick-up]
3 W
Il consumo di potenza della bobina in un freddo e 1.0 x USCC [Sigillatura]
3 W
Fattore di servizio
100 % DF
Tempo di commutazione a 100 % US(valore consigliato)Contatti principaliCCRitardo di chiusura
31 ms
Tempo di commutazione a 100 % US(valore consigliato)Contatti principaliCCRitardo di apertura
12 ms
Tempo di commutazione a 100 % US(valore consigliato)Arco di tempo
10 ms
Compatibilità elettromagnetica (EMC)
Interferenze emesse
EN 60947-1
Immunità alle interferenze
EN 60947-1
Valutazione di dati per i tipi approvati
Capacità di commutazioneMotore massima valutazioneTrifase200 V
208 V
208 V
1.5 HP
Capacità di commutazioneMotore massima valutazioneTrifase230 V
240 V
240 V
2 HP
Capacità di commutazioneMotore massima valutazioneTrifase460 V
480 V
480 V
3 HP
Capacità di commutazioneMotore massima valutazioneTrifase575 V
600 V
600 V
5 HP
Capacità di commutazioneMotore massima valutazioneMonofase115 V
120 V
120 V
0,25 HP
Capacità di commutazioneMotore massima valutazioneMonofase230 V
240 V
240 V
1 HP
Capacità di commutazioneUso generale
20 Un
Contatti ausiliariPilot DutyCA
A600
Contatti ausiliariPilot DutyCC
P300
Contatti ausiliariUso GeneraleAC
600 V
Contatti ausiliariUso GeneraleAC
Dieci
Contatti ausiliariUso GeneraleDC
250 V
Contatti ausiliariUso GeneraleDC
Uno
Corrente Nominale Di CortocircuitoBase Di ValutazioneSCCR
5 kA
Corrente Nominale Di CortocircuitoBase Di Valutazionemax. Fusibile
Quaranta cinque
Corrente Nominale Di CortocircuitoBase Di Valutazionemax. CB
60 Un
Corrente Nominale Di Cortocircuito480 V Guasti Ad AltaSCCR (fusibile)
30/100 kA
Corrente Nominale Di Cortocircuito480 V Guasti Ad Altamax. Fusibile
25 Class RK5/20 Classe g
Corrente Nominale Di Cortocircuito480 V Guasti Ad AltaSCCR (CB)
65 kA
Corrente Nominale Di Cortocircuito480 V Guasti Ad Altamax. CB
16 Un
Corrente Nominale Di Cortocircuito600 V Guasti Ad AltaSCCR (fusibile)
30/100 kA
Corrente Nominale Di Cortocircuito600 V Guasti Ad Altamax. Fusibile
25 Class RK5/20 Classe g
Scopo Speciale ValutazioniElettrica Lampade A Scarica (Ballast)480V 60Hz 3phase, 277V 60Hz 1phase
12 Un
Scopo Speciale ValutazioniElettrica Lampade A Scarica (Ballast)600 V 60Hz 3phase, 347V 60Hz 1phase
12 Un
Scopo Speciale ValutazioniLampade Ad Incandescenza (Tungsteno)480V 60Hz 3phase, 277V 60Hz 1phase
Quattordici
Scopo Speciale ValutazioniLampade Ad Incandescenza (Tungsteno)600 V 60Hz 3phase, 347V 60Hz 1phase
Quattordici
Scopo Speciale ValutazioniResistenza Di Riscaldamento Dell'Aria480V 60Hz 3phase, 277V 60Hz 1phase
12 Un
Scopo Speciale ValutazioniResistenza Di Riscaldamento Dell'Aria600 V 60Hz 3phase, 347V 60Hz 1phase
12 Un
Scopo Speciale ValutazioniRefrigerazione di Controllo (CSA solo)LRA 480V 60Hz 3phase
60 Un
Scopo Speciale ValutazioniRefrigerazione di Controllo (CSA solo)FLA 480V 60Hz 3phase
Dieci
Scopo Speciale ValutazioniRefrigerazione di Controllo (CSA solo)LRA 600V 60Hz 3phase
60 Un
Scopo Speciale ValutazioniRefrigerazione di Controllo (CSA solo)FLA 600V 60Hz 3phase
Dieci
Scopo Speciale ValutazioniScopo preciso di Rating (100.000 cicli acc. UL 1995)LRA 480V 60Hz 3phase
Quaranta due
Scopo Speciale ValutazioniScopo preciso di Rating (100.000 cicli acc. UL 1995)FLA 480V 60Hz 3phase
Sette
Scopo Speciale ValutazioniIl Controllo Di Ascensore60Hz 200V 3phase
0,75 HP
Scopo Speciale ValutazioniIl Controllo Di Ascensore60Hz 200V 3phase
3.7 Un
Scopo Speciale ValutazioniIl Controllo Di Ascensore240V 60Hz 3phase
1.5 HP
Scopo Speciale ValutazioniIl Controllo Di Ascensore240V 60Hz 3phase
6 Un
Scopo Speciale ValutazioniIl Controllo Di Ascensore480V 60Hz 3phase
2 HP
Scopo Speciale ValutazioniIl Controllo Di Ascensore480V 60Hz 3phase
3.4
Scopo Speciale ValutazioniIl Controllo Di Ascensore600 V 60Hz 3phase
3 HP
Scopo Speciale ValutazioniIl Controllo Di Ascensore600 V 60Hz 3phase
3.9 Un
Verifica di progetto secondo la norma IEC/EN 61439
Dati tecnici per la verifica della progettazione
Corrente di funzionamento nominale specificato per la dissipazione del calore [In]
Sette
Dissipazione di calore per polo, corrente-dipendente [Pvid]
0.1 W
Attrezzature di dissipazione di calore, corrente-dipendente [Pvid]
0 W
Statico di dissipazione del calore, non correnti-dipendente [Pvs]
3 W
Dissipazione di calore capacità [Pdiss]
0 W
Temperatura di funzionamento min.
-25 °C
Temperatura ambiente di funzionamento max.
+60 °C
IEC/EN 61439 verifica della progettazione
10.2 Resistenza dei materiali e componenti10.2.2 resistenza alla Corrosione
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.1 Verifica della stabilità termica di custodie
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.2 Verifica della resistenza dei materiali isolanti al calore normale
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.3 Verifica della resistenza dei materiali isolanti al calore anormale e al fuoco a causa di effetti interni elettrici
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.4 Resistenza ai raggi ultravioletti (UV)
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.5 di Sollevamento
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.2 Resistenza dei materiali e componenti10.2.6 impatto Meccanico
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.2 Resistenza dei materiali e componenti10.2.7 Iscrizioni
Soddisfa la norma di prodotto requisiti.
10.3 Grado di protezione delle ASSEMBLEE
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.4 le Distanze in aria e superficiali rispetto delle distanze
Soddisfa la norma di prodotto requisiti.
10.5 Protezione contro le scosse elettriche
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.6 Incorporazione di dispositivi di commutazione e componenti
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.7 Interno di circuiti elettrici e le connessioni
È il pannello del generatore di responsabilità.
10.8 Connessioni per i conduttori esterni
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.2 Potenza-frequenza di forza elettrica
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.3 relativa a specifiche di tenuta ad Impulso tensione
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.4 Test di contenitori di materiale isolante
È il pannello del generatore di responsabilità.
10.10 aumento di Temperatura
Quadrista è responsabile per l'aumento di temperatura di calcolo. Eaton fornirà la dissipazione di calore dei dati per i dispositivi.
10.11 Corto circuito valutazione
È il pannello del generatore di responsabilità. Le specifiche per l'impianto di distribuzione deve essere osservato.
10.12 compatibilità Elettromagnetica
È il pannello del generatore di responsabilità. Le specifiche per l'impianto di distribuzione deve essere osservato.
10.13 funzione Meccanica
Il dispositivo soddisfa i requisiti, a condizione che le informazioni nel foglietto di istruzioni (IL) viene osservato.
Dati tecnici ETIM 7.0
Bassa tensione di componenti industriali (EG000017) / contattore di Potenza, commutazione di CA (EC000066)
Ingegneria elettrica, automazione, controllo di processo ingegneria / Bassa tensione con tecnologia di commutazione / Contattore (LV) / contattore di Potenza, commutazione di CA ([email protected] [AAB718015])
Nominale di controllo tensione di alimentazione Us a CA 50HZ
0 - 0 di V
Nominale di controllo tensione di alimentazione Us AC 60HZ
0 - 0 di V
Nominale di controllo tensione di alimentazione Us-washington, DC
12 - 250 V
Tensione per l'azionamento
DC
Nominale di funzionamento corrente Ie AC-1, 400 V
22 Un
Nominale di funzionamento corrente Ie AC-3, 400 V
Sette
Funzionamento nominale di alimentazione AC-3, 400 V
3 kW
Nominale di funzionamento corrente Ie AC-4, 400 V
5 Un
Funzionamento nominale di alimentazione AC-4, 400 V
2.2 kW
Funzionamento nominale potenza NEMA
2.2 kW
Versione modulare
No
Numero di contatti ausiliari come contatto normalmente aperto
Zero
Numero di contatti ausiliari come contatto normalmente chiuso
Uno
Tipo di collegamento elettrico del circuito principale
Morsetto a molla connessione
Numero di contatti normalmente chiusi come contatto principale
Zero
Numero di contatti principali come contatto normalmente aperto
Tre
Approvazioni
Le Norme Di Prodotto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 ° 60947-4-1-14; marcatura CE
UL File N.
E29096
UL Categoria di Controllo No.
NLDX
CSA File No.
Zero dodici mila cinque cento venti otto
CSA di Classe c'è.
2411-03, 3211-04
Nord America Di Certificazione
UL, CSA certificato
Appositamente progettato per il Nord America
No
Caratteristiche
Accessori
1: relè di Sovraccarico
2: Soppressore
3: contatto Ausiliario moduli
2: Soppressore
3: contatto Ausiliario moduli
Curva caratteristica
A gabbia di scoiattolo motore
Caratteristiche di funzionamento
Partenza:dal riposo
Arresto:dopo aver raggiunto la velocità di corsa
Caratteristiche elettriche
Marca: fino a 6 volte la corrente nominale del motore
Pausa: fino a 1 x corrente nominale del motore
Categoria di utilizzo
100 % AC-3
Applicazioni tipiche
Compressori
Impianti di risalita
Miscelatori
Pompe
Scale mobili
Agitatori
I fan
Nastri trasportatori
Centrifughe
Cerniera lembi
Secchio-ascensori
Aria condizionata, sistema di
Generale unità di produzione e macchine per la lavorazione del
Caratteristiche di funzionamento
Partenza:dal riposo
Arresto:dopo aver raggiunto la velocità di corsa
Caratteristiche elettriche
Marca: fino a 6 volte la corrente nominale del motore
Pausa: fino a 1 x corrente nominale del motore
Categoria di utilizzo
100 % AC-3
Applicazioni tipiche
Compressori
Impianti di risalita
Miscelatori
Pompe
Scale mobili
Agitatori
I fan
Nastri trasportatori
Centrifughe
Cerniera lembi
Secchio-ascensori
Aria condizionata, sistema di
Generale unità di produzione e macchine per la lavorazione del
Curva caratteristica
Estremi di commutazione dovere
A gabbia di scoiattolo motore
Caratteristiche di funzionamento
Impulsi, di collegare, di inversione
Caratteristiche elettriche
Marca: fino a 6 volte la corrente nominale del motore
Pausa: fino a 6 volte la corrente nominale del motore
Categoria di utilizzo
100 % AC-4
Applicazioni tipiche
Macchine da stampa
Trafilatrici
Centrifughe
Speciale unità per la produzione e la lavorazione macchine
A gabbia di scoiattolo motore
Caratteristiche di funzionamento
Impulsi, di collegare, di inversione
Caratteristiche elettriche
Marca: fino a 6 volte la corrente nominale del motore
Pausa: fino a 6 volte la corrente nominale del motore
Categoria di utilizzo
100 % AC-4
Applicazioni tipiche
Macchine da stampa
Trafilatrici
Centrifughe
Speciale unità per la produzione e la lavorazione macchine
Curva caratteristica
Condizioni di intervento per i non-motore consumatori, a 3 poli 4 poli,
Caratteristiche di funzionamento
Non induttivi e leggermente carichi induttivi
Caratteristiche elettriche
Accensione: 1 x corrente nominale di funzionamento
Switch off: 1 x corrente nominale di funzionamento
Categoria di utilizzo
100 % AC-1
Esempi tipici di applicazione
Di calore elettriche
Caratteristiche di funzionamento
Non induttivi e leggermente carichi induttivi
Caratteristiche elettriche
Accensione: 1 x corrente nominale di funzionamento
Switch off: 1 x corrente nominale di funzionamento
Categoria di utilizzo
100 % AC-1
Esempi tipici di applicazione
Di calore elettriche
Curva caratteristica
Dimensioni
Contattore con modulo contatti ausiliari
DILMC7...DILMC15
DILAC...
DILA-XHIC...
DILAC...
DILA-XHIC...
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 12 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a molla |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 22 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 7 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 3 kW |
| corrente d'esercizio nominale Ie per AC-4, 400 V (EF008495) | 5 A |
| potenza d'esercizio nominale per AC-4, 400 V (EF008496) | 2.2 kW |
| potenza d'esercizio nominale NEMA (EF011960) | 2.2 kW |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| adatto per installazione in serie (EF001126) | No |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 68 mm |
| profondità (EF000049) | 75 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILMC7-01(*VDC) 277441 277441_IT.pdf | 733 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
