Visualizza ingrandito

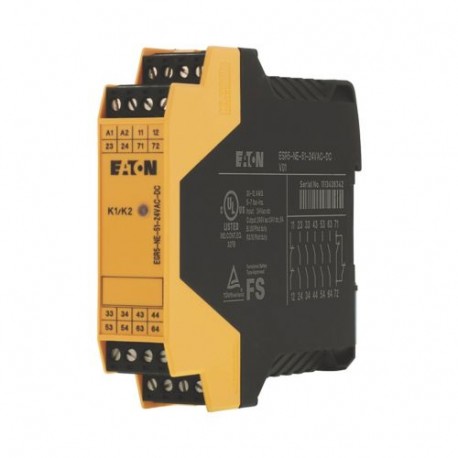

ESR5-NE-51-24VAC-DC 118707 Y7-118707 EATON ELECTRIC Espansione dei contatti, 24VDC/AC, 5 circuito di abilita..
ESR5-NE-51-24VAC-DC
118707
Y7-118707
EATON-MOELLER
Espansione dei contatti, 24VDC/AC, 5 circuito di abilitazione
Modulo di estensione dei contatti 24 V DC/AC 5 percorsi di convalida
Eaton ESR5 Contact expansion module, 24VDC/AC, 5 enabling paths
Modulo di espansione dei contatti, non ritardato, per l'estensione dei contatti nei moduli logici di sicurezza e la funzione temporizzata, tensione di alimentazione 24VDC o 24VAC 50/60Hz, 5 percorsi di corrente di abilitazione (IEC/EN 60204 Categoria di arresto 0): l'unità base determina la classe di sicurezza massima secondo IEC 61508 e IEC 60204, 2 percorsi di corrente del segnale, coperchio dell'etichetta della sbarra secondo EN 50274 con azionamento verticale dalla fronte a prova di dita e dal dorso della mano, adatto per gatti. 4 secondo EN 954-1 / PL e secondo EN ISO 13849-1 / SILCL3 secondo IEC 62061 / SIL3 secondo IEC61508, grado di protezione IP20, luogo di installazione minimo IP54, testato TÜV, tensione impulsiva nominale 4 kV / isolamento di base (isolamento sicuro, isolamento rinforzato e 6 kV tra il circuito della corrente di ingresso e i contatti di abilitazione)
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Relè temporizzati (KETR, KEMR, KESR)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Espansione dei contatti Eaton ESR5
Sigla catalogo
118707
EAN
4015081168477
Lunghezza/profondità del prodotto
114.5 mm
Altezza prodotto
99 mm
Larghezza prodotto
22.5 mm
Peso prodotto
0.21 kg
Certificazione/i
UL report applies to both US and Canada
UL Category Control No.: NKCR; NKCR7
Certified by UL for use in Canada
IEC 61508, Parts 1-7
EN ISO 13849-1
CE
UL 508
2014/30/EU
UL File No.: E29184
IEC/EN 60204
CSA-C22.2 No. 14-95
UL
IEC 62061
EN 50178
CSA Class No.: 3211-83; 3211-03
Machines 2006/42/EG
UL Category Control No.: NKCR; NKCR7
Certified by UL for use in Canada
IEC 61508, Parts 1-7
EN ISO 13849-1
CE
UL 508
2014/30/EU
UL File No.: E29184
IEC/EN 60204
CSA-C22.2 No. 14-95
UL
IEC 62061
EN 50178
CSA Class No.: 3211-83; 3211-03
Machines 2006/42/EG
Note catalogo
L'unità base determina la categoria di arresto massimo secondo IEC 61508 e IEC 60204
Codice modello
ESR5-NE-51-24VAC-DC
Feature & Functions
Tipo di collegamento elettrico
Collegamento a vite
Caratteristiche
Isolamento di sicurezza
6 kV tra A1/A2, 11/12, 23/24, 71/72 e 33/34, 43/44, 53/54, 63/64
5 circuiti di abilitazione istantanei
Isolamento base
Isolamento di base
Isolamento rinforzato
6 kV tra A1/A2, 11/12, 23/24, 71/72 e 33/34, 43/44, 53/54, 63/64
5 circuiti di abilitazione istantanei
Isolamento base
Isolamento di base
Isolamento rinforzato
Dotato di:
Circuito di feedback
Approvato UL
Certificato dal TÜV
Morsetti rimovibili
Approvato UL
Certificato dal TÜV
Morsetti rimovibili
Funzioni
monocanale
Materiale
Contatti: ossido di stagno-argento, placcato oro (AgSnO2, 0,2 µm Au)
Scatola: Poliammide, non rinforzata
Scatola: Poliammide, non rinforzata
General information
Tipo connessione
Morsetti a vite M3
Corrente assorbita
92 mA, AC
92 mA, DC
92 mA, DC
Grado di protezione
Morsetti: IP20
Posizione di installazione: ≥ IP54
IP20
Custodia: IP20
Posizione di installazione: ≥ IP54
IP20
Custodia: IP20
Fattore di utilizzo
100 %
Disturbi emessi
secondo EN 61000-6-4
Immunità
Secondo EN 61000-6-2
Indicatore LED
Indicazione di stato della rete SmartWire-DT: LED verde
Durata meccanica
10.000.000 operazioni
Modello
apparecchio per ampliamento
Metodo di montaggio
Possibile montaggio su guida
Montaggio su guida DIN (conforme a IEC/EN 60715, 35 mm)
Montaggio su guida DIN (conforme a IEC/EN 60715, 35 mm)
Ampiezza supporto
22,5 mm
Categoria di sovratensione
III
Grado di inquinamento
2
Black-out
Normalmente 5,8 W
Categoria prodotto
Relè di sicurezza elettronici
Protezione
Protezione contro i contatti con le dita e il dorso della mano, Protezione contro il contatto diretto quando azionato dal lato anteriore (EN 50274)
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Livello di prestazione di sicurezza (EN ISO 13849-1)
Livello e
Parametro di sicurezza (IEC 62061)
1,02 x 10-10, PFHd, Probabilità di guasto all'ora
Cat. 4, categoria
SIL 3, Safety integrity level, In conformità a IEC 61508
SIL 3, Livello di integrità di sicurezza
SILCL 3, Limite livello di integrità di sicurezza richiesto
Cat. 4, categoria
SIL 3, Safety integrity level, In conformità a IEC 61508
SIL 3, Livello di integrità di sicurezza
SILCL 3, Limite livello di integrità di sicurezza richiesto
Categoria di arresto (IEC 60204)
0
Adatto per
Monitoraggio di interruttori di posizione (finecorsa meccanici)
Blocco di espansione del contatto del relè di sicurezza secondo DIN EN60204-1/VDE 0113 Parte 1 per la moltiplicazione dei contatti
Monitoraggio di circuiti di arresto d’emergenza
L’unità di espansione può essere utilizzata per la moltiplicazione dei contatti per i relè di arresto di emergenza e i comandi a due mani
Blocco di espansione del contatto del relè di sicurezza secondo DIN EN60204-1/VDE 0113 Parte 1 per la moltiplicazione dei contatti
Monitoraggio di circuiti di arresto d’emergenza
L’unità di espansione può essere utilizzata per la moltiplicazione dei contatti per i relè di arresto di emergenza e i comandi a due mani
Frequenza di avviamento
Max Dati di ingresso, 0,5 Hz
Tipo
Espansioni contatti
Tipo di tensione
AC/CC
Ambient conditions, mechanical
Posizione di montaggio
Secondo necessità
Test di prova
240 mesi (high demand)
84 mesi (bassa domanda)
84 mesi (bassa domanda)
Poteri d'interruzione
0,4 W
In conformità a IEC 60947-5-1, Uscite
4 A a 360 O/h, AC-15 a 230 V, Uscite
3 A a 3600 Cicli/h, AC-15 a 230 V, Uscite
4 A a 360 O/h, DC-13 a 24 V, Uscite
2,5 A a 3600 Cicli/h, DC-13 a 24 V, Uscite
In conformità a IEC 60947-5-1, Uscite
4 A a 360 O/h, AC-15 a 230 V, Uscite
3 A a 3600 Cicli/h, AC-15 a 230 V, Uscite
4 A a 360 O/h, DC-13 a 24 V, Uscite
2,5 A a 3600 Cicli/h, DC-13 a 24 V, Uscite
Resistenza alle vibrazioni
10 - 150 Hz, Ampiezza: 0,15 mm, Accelerazione: 2 g, (IEC/EN 60068-2-6)
Climatic environmental conditions
Pressione dell’aria
795 - 1080 hPa (funzionamento)
Altitudine
Max. 2000 m
Temperatura ambiente di esercizio - min
-20 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Temperatura ambiente di stoccaggio - max
70 °C
Idoneità climatica
Calore secco conforme a IEC 60068-2-2
Caldo umido, costante, a IEC 60068-2-3
Caldo umido, costante, a IEC 60068-2-3
Condizioni ambientali
Spazio tra distanze d'aria e d'isolamento superficiale secondo EN 50178, UL 508, CSA C22.2, N. 14-95
Condensazione: Senza condensa
Condensazione: Senza condensa
Temperatura di esercizio - min
-20 °C
Temperatura di esercizio - max
55 °C
Umidità relativa
< 75 %
Terminal capacities
Capacità morsetti
2 x (0,2 – 1) mm², cavo rigido
24 - 12 AWG, rigido o flessibile
1 x (0,25 – 2,5) mm², flessibile con puntalino
2 x (0,25 – 1) mm², flessibile con puntalino
1 x (0,2 – 2,5) mm², cavo rigido
24 - 12 AWG, rigido o flessibile
1 x (0,25 – 2,5) mm², flessibile con puntalino
2 x (0,25 – 1) mm², flessibile con puntalino
1 x (0,2 – 2,5) mm², cavo rigido
Lunghezza di spelatura (conduttore principale)
7 mm
Dimensione cacciavite
2, Vite terminale, Cacciavite Pozidriv
0,6 x 3,5 mm, morsetti a vite
0,6 x 3,5 mm, morsetti a vite
Coppia di serraggio
0,6 Nm, Morsetti a vite
Electrical rating
Corrente di spunto
0,025 - 6 A
Circuito di alimentazione
2,2 W (comando in corrente continua)
2,2 W (comando in corrente alternata 50/60 Hz)
2,2 W (comando in corrente alternata 50/60 Hz)
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
26.4 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
20.4 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
24 V
Tensione di alimentazione di controllo nominale (Us), DC - min
0 V
Tensione di alimentazione di controllo nominale (Us), DC - max
24 V
Tensione nominale di isolamento (Ui)
250 V
Tensione nominale di esercizio
24 V AC/V DC (alimentazione)
230 V AC
230 V AC
Protezione da cortocircuito
Fusibile 6 A gL/gG, Per i circuiti di uscita, esterno
Classe di protezione da corto circuito
6 A, Fusibile di uscita, Dati di uscita
Input/Output
Potenza di disinserzione
288 W max, Dati di uscita, carico resistivo (τ = 0 ms), a 48 V DC (per contatto N/C 11/12 71/72)
42 W max, Dati di uscita, carico induttivo (τ = 40 ms), a 110 V DC
42 W max, Dati di uscita, carico induttivo (τ = 40 ms), a 24 V DC
88 W max, Dati di uscita, carico resistivo (τ = 0 ms), a 220 V DC
42 W max, Dati di uscita, carico induttivo (τ = 40 ms), a 48 V DC
42 W max, Dati di uscita, carico induttivo (τ = 40 ms), a 220 V DC
144 W max, Dati di uscita, carico resistivo (τ = 0 ms), a 24 V DC (per contatto N/C 11/12 71/72)
1500 VA max., Dati di uscita, carico resistivo (τ = 0 ms), a 250 V AC (per contatto N/C 11/12 71/72)
110 W max, Dati di uscita, carico resistivo (τ = 0 ms), a 110 V DC
42 W max, Dati di uscita, carico induttivo (τ = 40 ms), a 110 V DC
42 W max, Dati di uscita, carico induttivo (τ = 40 ms), a 24 V DC
88 W max, Dati di uscita, carico resistivo (τ = 0 ms), a 220 V DC
42 W max, Dati di uscita, carico induttivo (τ = 40 ms), a 48 V DC
42 W max, Dati di uscita, carico induttivo (τ = 40 ms), a 220 V DC
144 W max, Dati di uscita, carico resistivo (τ = 0 ms), a 24 V DC (per contatto N/C 11/12 71/72)
1500 VA max., Dati di uscita, carico resistivo (τ = 0 ms), a 250 V AC (per contatto N/C 11/12 71/72)
110 W max, Dati di uscita, carico resistivo (τ = 0 ms), a 110 V DC
Percorso corrente feedack
Percorso corrente feedback
Ingresso
∞ ms, Simultaneità per ingressi 1/2
Corrente nominale
92 A
Numero di ingressi
monocanale
Numero di uscite (relativo alla sicurezza, ritardato) con contatto
0
Numero di uscite (relativo alla sicurezza, istantaneo) con polo
5
Numero di uscite (funzione di segnalazione, ritardato) con contatto
0
Numero di uscite (funzione di segnalazione, istantaneo) con polo
1
Tempo di intervento
20 ms tip. (a Uₑ in modalità manuale)
20 ms tip. (K1, K2 - per funzionamento manuale UN)
20 ms tip. (a Uₑ in modalità automatica)
20 ms tip. (K1, K2 - per modalità automatica UN)
20 ms tip. (K1, K2 - per funzionamento manuale UN)
20 ms tip. (a Uₑ in modalità automatica)
20 ms tip. (K1, K2 - per modalità automatica UN)
Corrente quadratica totale
72 A² (ITH² = I1² + I2² + I3² + I4² + I5²)
Tempo di ripristino
Normalmente 20 ms
Tensione di manovra
250 V
Corrente ininterrotta
6 A N/A, Limitazione corrente continua
3 A N/C, Limitazione corrente continua
3 A N/C, Limitazione corrente continua
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
5.8 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio per ampliamento |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tipo di tensione di alimentazione (EF002991) | AC/DC |
| tensione di alimentazione AC 50 Hz (EF007532) | 24 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 24 V |
| tensione di alimentazione DC (EF007534) | 24 V |
| adatto per il monitoraggio di interruttori di posizione (EF007270) | Sì |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | Sì |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | No |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | monocanale |
| assorbimento di potenza (EF000346) | 2.2 W |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | Sì |
| ritardo di caduta (EF001129) | 0 s |
| tipo di tensione di comando 1 (EF002954) | AC/DC |
| tensione di comando 1 (EF002952) | 24 V |
| tipo di tensione di comando 2 (EF002955) | AC/DC |
| tensione di comando 2 (EF002953) | 24 V |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 5 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 1 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| tipo di tensione d'esercizio (EF005294) | AC/DC |
| tensione d'esercizio AC 50 Hz (EF008206) | 24 V |
| tensione d'esercizio AC 60 Hz (EF008207) | 24 V |
| tensione d'esercizio DC (EF008208) | 24 V |
| tensione di commutazione nominale (EF006706) | 4 A |
| tipo di sicurezza secondo IEC 61496-1 (EF004105) | senza |
| categoria di arresto secondo IEC 60204 (EF007498) | 0 |
| livello di performance secondo EN ISO 13849-1 (EF007399) | livello e |
| SIL secondo IEC 61508 (EF009889) | 3 |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | Sì |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 99 mm |
| profondità (EF000049) | 114.5 mm |
| With approval for TÜV (EFDE0031) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON EMR ERT EMT EN.pdf | 3 Mbytes |
|
| PDF EATON SAFETY RELAYS ESR5 EN.pdf | 1 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| ESR5-NE-51-24VAC-DC Y7-118707 118707 ES_504002FULL-4002.pdf | 860 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
