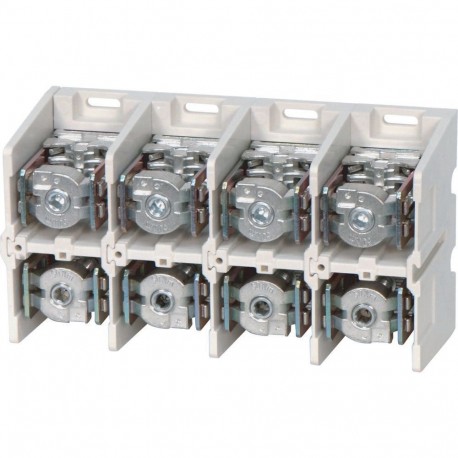

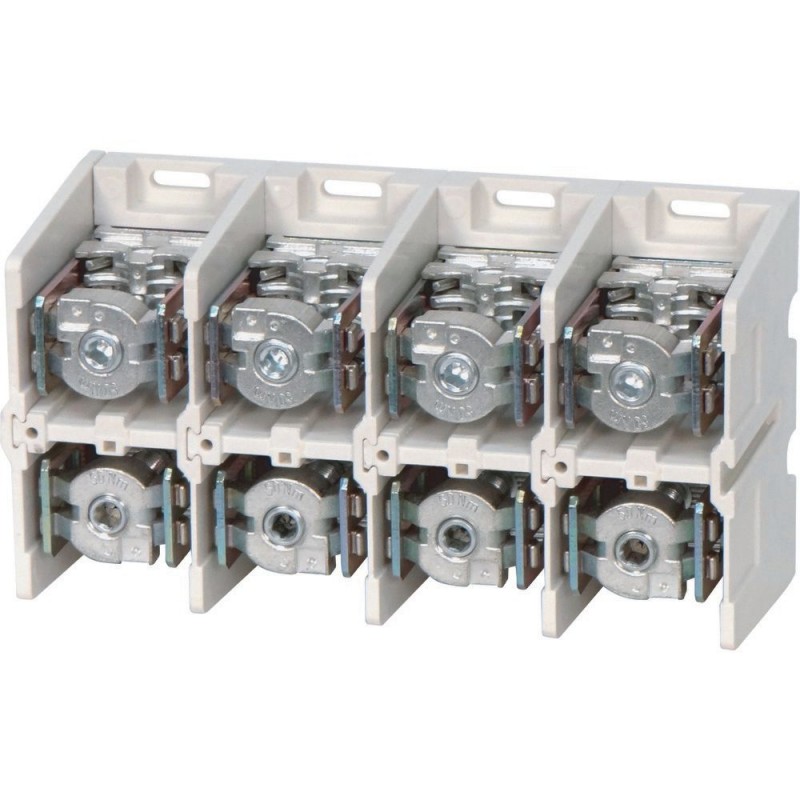

K2X240/4 048747 Y7-48747 EATON ELECTRIC Morsetto di collegamento, 630A, 4p, piatto/tondo Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

K2X240/4 048747 Y7-48747 EATON ELECTRIC Morsetto di collegamento, 630A, 4p, piatto/tondo

K2X240/4

048747

Y7-48747

EATON-MOELLER

Morsetto di collegamento, 630A, 4p, piatto/tondo

Connessione terminale, 630A, 4P, piatto/rotondo

Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 630A, 4p, flat/round

Morsetti di collegamento K, per AL e CU, un lato rotondo e l'altro piatto, corrente nominale di esercizio Ie = 630 A, numero di poli = 4, capacità dei terminali: filo di rame a trefoli tondo, a trefoli a settori, filo tondo pieno, settore pieno e conduttore tondo in alluminio pieno, settore solido = 1x150-300 o 2x50-240 mm² o alluminio, Solido settoriale = 1x150-240 o 2x95-185 mm². Altro lato: striscia di rame 10x16x0,8 fino a 11x21x1 o barra Cu = 40x15mm, note: Kit di conversione per il morsetto a striscia nel collegamento a filo disponibili separatamente, coprimorsetti disponibili separatamente

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera

Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $751.05
Prezzo unitario: $751.05
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
048747
EAN
4015080487470
Product Length/Depth
225 mm
Product Height
140 mm
Product Width
254 mm
Product Weight
6.94 kg
Compliances
RoHS conform
Model Code
K2X240/4

Delivery program

Type
Accessory/spare part type
Terminals, 160 – 1000 A
Terminations
Nominal current
630 A
Number of poles
Four-pole

Technical data - electrical

Rated insulation voltage (Ui)
1000 VAC
Rated operation current (Ie)
630 A

Technical data - mechanical

Mounting method
Screw
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
8
Number of connections (Greater Than 250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
8
Number of inputs
1
Number of outputs
2
Terminal capacity (aluminum cable)
150 mm² - 240 mm² (1x)
95 mm² - 185 mm² (2x)
Terminal capacity (conductor)
40 mm x 15 mm
Terminal capacity (copper band)
21 mm x 1 mm (11x) for flat strip
16 mm x 0.8 mm (10x) for flat strip
Terminal capacity (copper/aluminum cable)
150 mm² - 300 mm² (1x)
50 mm² - 240 mm² (2x)
Conductor cross section, input - min
70 mm²
Conductor cross section, input - max
300 mm²
Conductor cross section, input AWG - min
0 mm²
Conductor cross section, input AWG - max
600 mm²
Conductor cross section, output - min
70 mm²
Conductor cross section, output - max
300 mm²
Conductor cross section, output AWG - min
0 mm²
Conductor cross section, output AWG - max
0 mm²

Additional information

Features
Contact safe
Special features
  • Conversion kits for strip terminal in cable connection available separately
  • Terminal covers available separately
  • Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
  • Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
  • Outer terminal for round or sectoral conductor, other side for Cu strip
Suitable for
Useful for stranded conductors
Used with
General switchboard accessory
Accessory panel building

ETIM for 048747 Sistemi di distribuzione dell'energia (EC000275)
Caratteristica Valore
numero di poli (EF001391) 4
corrente nominale (EF000001) 630 A
tipo di collegamento (EF000124) avvitare
modo di montaggio (EF000003) vite
numero di entrate (EF000318) 1
numero di uscite (EF000319) 2
adatto per conduttori massicci (EF007816) No
adatto per conduttori multifilari (EF007818) Sì
adatto per conduttori a filo sottile (EF007804) No
adatto per cavi a trefoli sottili senza puntalini (EF016327) No
adatto per cavi a trefoli extra sottili (EF016328) No
adatto per cavi a trefoli extra sottili senza puntalini (EF016329) No
sezione del conduttore, ingresso (EF016330) 70 mm²
sezione del conduttore, uscita (EF016331) 70 mm²
sezione del conduttore, ingresso AWG (EF016332) 0
sezione del conduttore, uscita AWG (EF016333) 0
protetto dal contatto (EF004521) Sì
altezza (EF000040) 140 mm
larghezza (EF000008) 254 mm
profondità (EF000049) 225 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
K2X240/4 Y7-48747 048747 ES_048747.pdf 145 Kbytes K2X240/4 Y7-48747 048747 ES_048747.pdf
