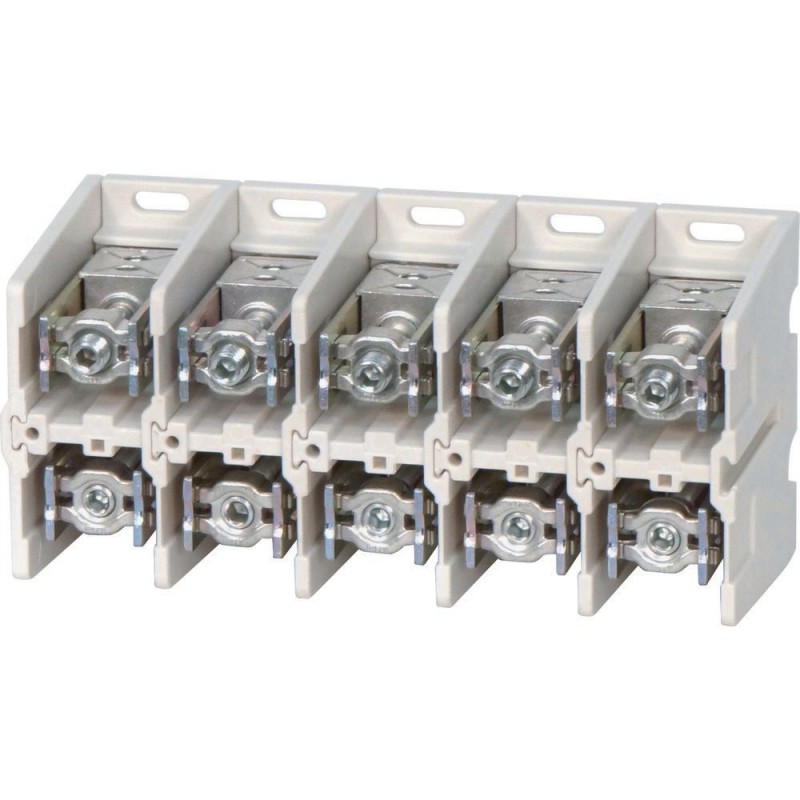

EATON - MOELLER K240/5 044001 Y7-44001 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

K240/5 044001 Y7-44001 EATON ELECTRIC Morsetto di collegamento, 400A, 5p, piatto/tondo

Riferimento: K240/5

Codice: 044001

Numero di catalogo: Y7-44001

Produttore: EATON - MOELLER

Descrizione:

Morsetto di collegamento, 400A, 5p, piatto/tondo
Collegamento terminale, 400A, 5p, piatto/rotondo
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 400A, 5p, flat/round
Morsetti di collegamento K, per AL e CU, un lato rotondo e l'altro piatto, corrente nominale di esercizio Ie = 400 A, poli = 5, capacità dei terminali: Cavo rotondo intrecciato in rame, settore intrecciato, cavo tondo pieno, settore pieno, cavo tondo pieno, settore solido = 1x50-240 o 2x25-120 mm² o alluminio, settore solido = 1x95-185 o 2x50-95 mm². Altro lato: da 6x16x0,8 a 10x16x0,8 striscia di rame o barra Cu = 25x15 mm, note: kit di conversione per il morsetto a striscia nel collegamento via cavo disponibili separatamente, coprimorsetti disponibili separatamente

Categorie:

  • sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera
  • EATON - MOELLER > Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 386,92 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton xEffect K-Type Custodie per morsetto Custodia interruttore & meccanismo di controllo
Sigla catalogo
044001
EAN
4015080440017
Lunghezza/profondità del prodotto
200 mm
Altezza prodotto
215 mm
Larghezza prodotto
236 mm
Peso prodotto
4.393 kg
Conformità
RoHS conform
Codice modello
K240/5

Delivery program

Tipo
Tipo di accessorio/parte di ricambio
Morsetti di collegamento 160 – 1000 A
Morsetti di collegamento
Corrente nominale
400 A
Numero di poli
Cinque poli

Technical data - electrical

Tensione nominale di isolamento (Ui)
1000 VAC
Corrente nominale di esercizio (Ie)
400 A

Technical data - mechanical

Metodo di montaggio
Vite
Numero di connessioni (10 mm quadrati)
0
Numero di connessioni (16 mm quadrati)
0
Numero di connessioni (25 mm quadrati)
0
Numero di connessioni (250 kcmil)
0
Numero di connessioni (inferiore a 6 mm quadrati)
0
Numero di connessioni (inferiore a AWG 6)
0
Numero di connessioni (superiore a 25 mm quadrati)
10
Numero di connessioni (superiori a 250 kcmil)
0
Numero di connessioni (AWG 2)
0
Numero di connessioni (AWG 4)
0
Numero di connessioni (AWG 4/0)
0
Numero di connessioni (AWG 6)
0
Numero di collegamenti (totali)
10
Numero di ingressi
1
Numero di uscite
2
Sezioni di collegamento (cavo in alluminio)
95 mm² - 185 mm² (1x)
50 mm² - 95 mm² (2x)
Sezioni di collegamento (conduttore)
25 mm x 15 mm
Capacità morsetti (banda in rame)
16 mm x 0,8 mm (10x) per striscia piatta
16 mm x 0,8 mm (6x) per striscia piatta
Sezioni di collegamento (cavo in rame/alluminio)
50 mm² - 240 mm² (1x)
25 mm² - 120 mm² (2x)
Sezione del conduttore, ingresso - min
25 mm²
Sezione del conduttore, ingresso - max
120 mm²
Sezione del conduttore, ingresso AWG - min
4 mm²
Sezione del conduttore, ingresso AWG - max
4 mm²
Sezione del conduttore, uscita - min
25 mm²
Sezione del conduttore, uscita - max
240 mm²
Sezione del conduttore, uscita AWG - min
0 mm²
Sezione del conduttore, uscita AWG - max
0 mm²

Additional information

Caratteristiche
con protezione dal contatto
Caratteristiche speciali
  • kit di conversione per collegamento bandella nella connessione cavi disponibile separatamente
  • Coprimorsetti disponibili separatamente
  • Etichette per l'identificazione del collegamento U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN incluse, simbolo di terra di protezione (messa a terra)
  • Relazione tra la corrente nominale di esercizio → capacità del morsetto secondo IEC/EN 60439, VDE 0660 Parte 500 o EN 50021
  • Terminale esterno per conduttore rotondo o settoriale, altro lato per bandella flessibile in rame
Adatto per
Conduttori a trefoli sottili
Utile per conduttori intrecciati
Utilizzato con
Accessorio realizzazione quadri elettrici di comando
Accessori generali per il quadro elettrico

ETIM for 044001 Sistemi di distribuzione dell'energia (EC000275)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica5
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica400 A
Nome caratteristicatipo di collegamento (EF000124)
Valore caratteristicaavvitare
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicavite
Nome caratteristicanumero di entrate (EF000318)
Valore caratteristica1
Nome caratteristicanumero di uscite (EF000319)
Valore caratteristica2
Nome caratteristicaadatto per conduttori massicci (EF007816)
Valore caratteristicaNo
Nome caratteristicaadatto per conduttori multifilari (EF007818)
Valore caratteristicaSì
Nome caratteristicaadatto per conduttori a filo sottile (EF007804)
Valore caratteristicaSì
Nome caratteristicaadatto per cavi a trefoli sottili senza puntalini (EF016327)
Valore caratteristicaNo
Nome caratteristicaadatto per cavi a trefoli extra sottili (EF016328)
Valore caratteristicaNo
Nome caratteristicaadatto per cavi a trefoli extra sottili senza puntalini (EF016329)
Valore caratteristicaNo
Nome caratteristicasezione del conduttore, ingresso (EF016330)
Valore caratteristica25 mm²
Nome caratteristicasezione del conduttore, uscita (EF016331)
Valore caratteristica25 mm²
Nome caratteristicasezione del conduttore, ingresso AWG (EF016332)
Valore caratteristica4
Nome caratteristicasezione del conduttore, uscita AWG (EF016333)
Valore caratteristica0
Nome caratteristicaprotetto dal contatto (EF004521)
Valore caratteristicaSì
Nome caratteristicaaltezza (EF000040)
Valore caratteristica215 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica236 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica200 mm

DATASHEET - PDF
