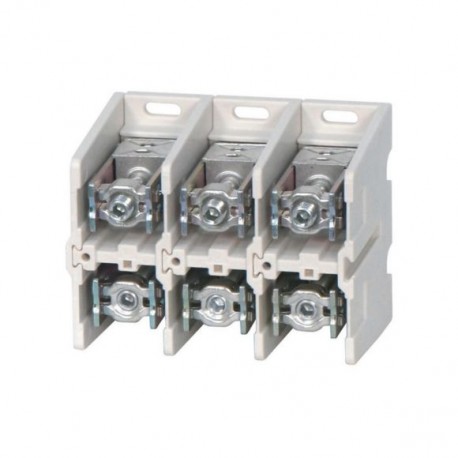

EATON - MOELLER K240/3 039255 Y7-39255 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

K240/3 039255 Y7-39255 EATON ELECTRIC Morsetto di collegamento, 400A, 3p, piatto/tondo

Riferimento: K240/3

Codice: 039255

Numero di catalogo: Y7-39255

Produttore: EATON - MOELLER

Descrizione:

Morsetto di collegamento, 400A, 3p, piatto/tondo
Collegamento terminale, 400A, 3P, piatto/rotondo
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 400A, 3p, flat/round
Morsetti di collegamento K, per AL e CU, un lato rotondo e l'altro piatto, corrente nominale di esercizio Ie = 400 A, poli = 3, capacità dei terminali: Cavo rotondo intrecciato in rame, settore intrecciato, cavo tondo pieno, settore pieno, cavo tondo pieno, settore solido = 1x50-240 o 2x25-120 mm² o alluminio, settore solido = 1x95-185 o 2x50-95 mm². Altro lato: da 6x16x0,8 a 10x16x0,8 striscia di rame o barra Cu = 25x15 mm, note: kit di conversione per il morsetto a striscia nel collegamento via cavo disponibili separatamente, coprimorsetti disponibili separatamente

Categorie:

  • sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera
  • EATON - MOELLER > Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 233,08 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
039255
EAN
4015080392552
Product Length/Depth
100 mm
Product Height
115 mm
Product Width
144 mm
Product Weight
2.701 kg
Compliances
RoHS conform
Model Code
K240/3

Delivery program

Type
Accessory/spare part type
Terminals, 160 – 1000 A
Terminations
Nominal current
400 A
Number of poles
Three-pole

Technical data - electrical

Rated insulation voltage (Ui)
1000 VAC
Rated operation current (Ie)
400 A

Technical data - mechanical

Mounting method
Screw
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
6
Number of connections (Greater Than 250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
6
Number of inputs
1
Number of outputs
2
Terminal capacity (aluminum cable)
50 mm² - 95 mm² (2x)
95 mm² - 185 mm² (1x)
Terminal capacity (conductor)
25 mm x 15 mm
Terminal capacity (copper band)
16 mm x 0.8 mm (6x) for flat strip
16 mm x 0.8 mm (10x) for flat strip
Terminal capacity (copper/aluminum cable)
25 mm² - 120 mm² (2x)
50 mm² - 240 mm² (1x)
Conductor cross section, input - min
25 mm²
Conductor cross section, input - max
120 mm²
Conductor cross section, input AWG - min
4 mm²
Conductor cross section, input AWG - max
4 mm²
Conductor cross section, output - min
25 mm²
Conductor cross section, output - max
240 mm²
Conductor cross section, output AWG - min
0 mm²
Conductor cross section, output AWG - max
0 mm²

Additional information

Features
Contact safe
Special features
  • Conversion kits for strip terminal in cable connection available separately
  • Terminal covers available separately
  • Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
  • Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
  • Outer terminal for round or sectoral conductor, other side for Cu strip
Suitable for
Useful for stranded conductors
Fine strand conductors
Used with
Accessory panel building
General switchboard accessory

ETIM for 039255 Sistemi di distribuzione dell'energia (EC000275)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica400 A
Nome caratteristicatipo di collegamento (EF000124)
Valore caratteristicaavvitare
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicavite
Nome caratteristicanumero di entrate (EF000318)
Valore caratteristica1
Nome caratteristicanumero di uscite (EF000319)
Valore caratteristica2
Nome caratteristicaadatto per conduttori massicci (EF007816)
Valore caratteristicaNo
Nome caratteristicaadatto per conduttori multifilari (EF007818)
Valore caratteristicaSì
Nome caratteristicaadatto per conduttori a filo sottile (EF007804)
Valore caratteristicaSì
Nome caratteristicaadatto per cavi a trefoli sottili senza puntalini (EF016327)
Valore caratteristicaNo
Nome caratteristicaadatto per cavi a trefoli extra sottili (EF016328)
Valore caratteristicaNo
Nome caratteristicaadatto per cavi a trefoli extra sottili senza puntalini (EF016329)
Valore caratteristicaNo
Nome caratteristicasezione del conduttore, ingresso (EF016330)
Valore caratteristica25 mm²
Nome caratteristicasezione del conduttore, uscita (EF016331)
Valore caratteristica25 mm²
Nome caratteristicasezione del conduttore, ingresso AWG (EF016332)
Valore caratteristica4
Nome caratteristicasezione del conduttore, uscita AWG (EF016333)
Valore caratteristica0
Nome caratteristicaprotetto dal contatto (EF004521)
Valore caratteristicaSì
Nome caratteristicaaltezza (EF000040)
Valore caratteristica115 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica144 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica100 mm

DATASHEET - PDF
