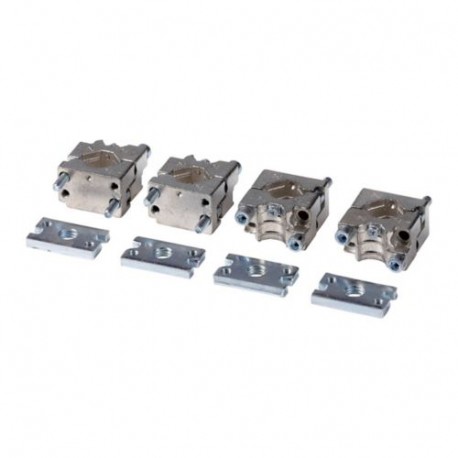

NZM3-4-XK300 100783 EATON ELECTRIC Morsetto di collegamento, 300mm², 4p
NZM3-4-XK300
100783
EATON-MOELLER
Morsetto di collegamento, 300mm², 4p
apparecchi elettrici a bassa tensione > set di cablaggio per breaker
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Morsetto di collegamento, 300mm², 4p
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli. Solo in combinazione con le piastre di collegamento allargate NZM3(-4)-XKV70. Per conduttori flessibili e altamente flessibili utilizzare puntalini. di serie con collegamento circuiti ausiliari per 1x0,75-2.5mm 2 o 2x0,75-1.5mm 2 conduttori in rame. Utilizzabile per NZM3(-4)1, PN3(-4), N3(-4)
Programma di fornitura
Numero di conduttori
a 4 poli
accessori
morsetti
Corrente nominale [In]
≦ 500 A
utilizzo con
NZM3(-4), PN3(-4), N3(-4)
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Cavo Cu
Sezioni di collegamentoflessibile
1 x 120 - 300 mm2
Note
Il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli.
Solo in combinazione con le piastre di collegamento allargate NZM3(‐4)‐XKV70.
per conduttori flessibili e altamente flessibili utilizzare capicorda
Di serie con collegamento circuiti ausiliari per 1 x 0.75 - 2.5 mm2o 2 x 0.75 - 1.5 mm2conduttori in rame.
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / set di cablaggio per disgiuntore (EC002050)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Wiring set for circuit breaker ([email protected] [ACN957011])
adatto per numero di poli
4
esecuzione
altri
Dimensioni
① NZM3(-4)-XK22X21
② NZM3(-4)-XK300
Lunghezza con separatori di fase ca. 599 mm
② NZM3(-4)-XK300
Lunghezza con separatori di fase ca. 599 mm
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NZM3-4-XK300 100783 IT_100783.pdf | 159 Kbytes |
 |
