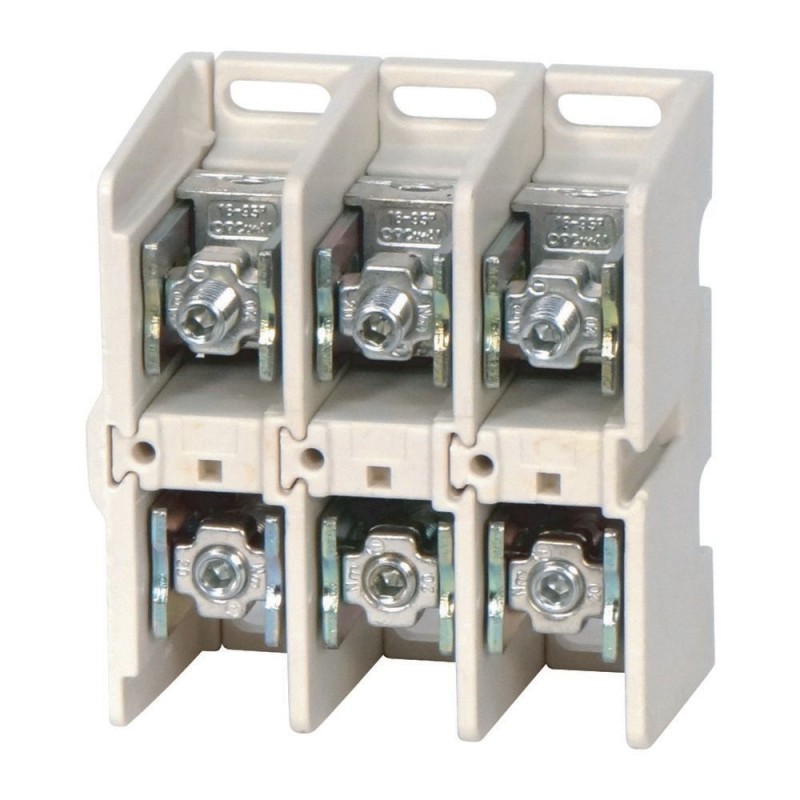

K95/3 025017 Y7-25017 EATON ELECTRIC Morsetto di collegamento, 160A, 3p, piatto/tondo
K95/3
025017
Y7-25017
EATON-MOELLER
Morsetto di collegamento, 160A, 3p, piatto/tondo
Collegamento terminale, 160A, 3P, piatto/rotondo
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 160A, 3p, flat/round
Morsetti di collegamento K, per AL e CU, un lato rotondo e l'altro piatto, corrente nominale di esercizio Ie = 160 A, numero di poli = 3, capacità dei terminali: filo di rame a trefoli tondo, a trefoli settoriali, filo tondo pieno, conduttore tondo in alluminio solido e solido settoriale, solido settoriale = 1x16-95 mm² o solido a settori in alluminio = 1x35-70 mm². Altro lato: striscia di rame 3x9x0,8 fino a 6x9x0,8 o barra Cu = 18x4mm, note: kit di conversione per il morsetto a striscia nel collegamento via cavo disponibili separatamente, coprimorsetti disponibili separatamente
sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera
Accessori di connessione per custodie
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Delivery program
Terminations
Technical data - electrical
Technical data - mechanical
Additional information
- Conversion kits for strip terminal in cable connection available separately
- Terminal covers available separately
- Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
- Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
- Outer terminal for round or sectoral conductor, other side for Cu strip
Accessory panel building
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| corrente nominale (EF000001) | 160 A |
| tipo di collegamento (EF000124) | avvitare |
| modo di montaggio (EF000003) | vite |
| numero di entrate (EF000318) | 1 |
| numero di uscite (EF000319) | 1 |
| adatto per conduttori massicci (EF007816) | No |
| adatto per conduttori multifilari (EF007818) | Sì |
| adatto per conduttori a filo sottile (EF007804) | No |
| adatto per cavi a trefoli sottili senza puntalini (EF016327) | No |
| adatto per cavi a trefoli extra sottili (EF016328) | No |
| adatto per cavi a trefoli extra sottili senza puntalini (EF016329) | No |
| sezione del conduttore, ingresso (EF016330) | 16 mm² |
| sezione del conduttore, uscita (EF016331) | 10 mm² |
| sezione del conduttore, ingresso AWG (EF016332) | 6 |
| sezione del conduttore, uscita AWG (EF016333) | 0 |
| protetto dal contatto (EF004521) | Sì |
| altezza (EF000040) | 115 mm |
| larghezza (EF000008) | 99 mm |
| profondità (EF000049) | 100 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| K95/3 Y7-25017 025017 ES_046374.pdf | 2 Mbytes |
|
