> EATON - MOELLER>Interruttori automatici con custodia modellata NZM >NZM4-XKR 266842 Y7-266842 ELECTRIC Collegamento, posteriore, 3p, 1 pagina, grandezza 4
ANUNCIAR
Prodotto precedente Prodotto successivo

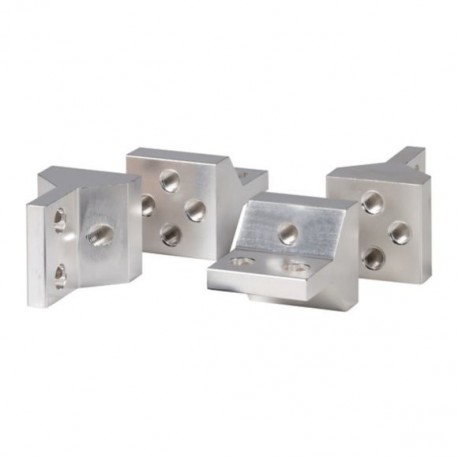

NZM4-XKR 266842 Y7-266842 EATON ELECTRIC Collegamento, posteriore, 3p, 1 pagina, grandezza 4 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XKR 266842 Y7-266842 EATON ELECTRIC Collegamento, posteriore, 3p, 1 pagina, grandezza 4

NZM4-XKR

266842

Y7-266842

EATON-MOELLER

Collegamento, posteriore, 3p, 1 pagina, grandezza 4

Attacco posteriore, 3P, 1 interruttore laterale., NZM4

Eaton Moeller series NZM - Molded Case Circuit Breaker. Connection, on rear, 3p, 1 page, size 4

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: codice articolo. Contiene parti per un terminale situato nella parte superiore o inferiore per interruttori a 3 o 4 poli. Può essere ulteriormente adattato: NZM4.. -XKM.. scheda modulo o NZM4-...-XKV... Estensione della larghezza di collegamento. Può essere utilizzato per: NZM4 (-4), N4 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $163.08
Prezzo unitario: $163.08
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM tipo di collegamento
Sigla catalogo
266842
EAN
4015082668426
Lunghezza/profondità del prodotto
45 mm
Altezza prodotto
63 mm
Larghezza prodotto
135 mm
Peso prodotto
1.667 kg
Conformità
IEC
RoHS conform
Codice modello
NZM4-XKR

Specifiche del prodotto

Utilizzato con
NZM4, N4
Tipo
Accessorio Collegamento posteriore Terminale
Valore nominale intensità di corrente
≦ 1250 A
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Carcassa
NZM4
Adatto per
A 3 poli
Capicorda in rame
Capicorda in alluminio
Numero di poli
a 3 poli
Capacità morsetti (conduttore in rame)
10 segmenti da 50 mm x 1 mm (2x)
Modello
Altro
Capacità morsetti (cavo a treccia)
185 mm² (1x)
50 mm² - 185 mm² (4x)
95 mm² - 185 mm² (2x)
35 mm² - 185 mm² (4x)
120 mm² - 185 mm² (1x)
70 mm² - 185 mm² (2x)
Capacità morsetti (busbar in rame)
50 mm x 10 mm (2x)

ETIM for 266842 Apparecchi elettrici a bassa tensione (EC002050)
Caratteristica Valore
adatto per numero di poli (EF001589) 3
versione (EF000010) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XKR Y7-266842 266842 ES_266842.pdf 1 Mbytes NZM4-XKR Y7-266842 266842 ES_266842.pdf
