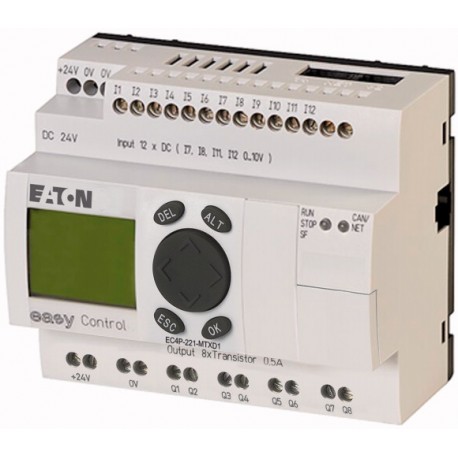

EC4P-221-MTXD1 106391 0004519732 EATON ELECTRIC PLC, 24VDC, 12DI(di cui 4AI), 8DO(T), CAN, display

Name: EC4P-221-MTXD1 106391 0004519732 EATON ELECTRIC PLC, 24VDC, 12DI(di cui 4AI), 8DO(T), CAN, display
Brand: EATON-MOELLER
SKU: ETN106391
Availability: Discontinued

0/5 - 0 Opiniones

Riferimento EC4P-221-MTXD1

Codice: 106391

Numero di catalogo: 0004519732

Fabbricante EATON-MOELLER

Descrizione:

PLC, 24VDC, 12DI(di cui 4AI), 8DO(T), CAN, display

PLC compatto; 24 V CC; 12 ED(4 EA); 8 SD(T); CANE; Schermo

Controllore compatto per compiti di automazione di piccole e medie dimensioni, programmazione secondo IEC 61131 (CoDeSys), interfaccia Ethernet e interfaccia seriale (tipi EC4P-222) per la programmazione, la comunicazione tramite UDP e Modbus, nonché il collegamento di client OPC

Maggiori dettagli

Categorie:
sistemi di controllo industriali (PLC) > set apparecchi PLC

Automatico programmabile EC4P

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Più venduti

▲

Dettagli

▲

PLC, 24VDC, 12DI(di cui 4AI), 8DO(T), CAN, display

Controllore compatto per operazioni di automazione di piccola e media entità, programmazione secondo IEC 61131 (CoDeSys), L'interfaccia Ethernet (tipi EC4P-222) e l'interfaccia seriale servono per la programmazione, comunicazione tramite UDP e Modbus o collegamento dei client OPC

Programma di fornitura

espandibile: ingressi/uscite e sistemi bus
possibile scritta al laser personalizzata con EC4-COMBINATION-*

Descrizione

easyNet/CANopen® on board

Ingressi

Digitali

di cui utilizzabili come analogici

Uscite

Transistor

Altre caratteristiche

Display + tastiera

✓

Tensione di alimentazione

24 V DC

Dati tecnici

Generalità

Dimensioni (B x H x P)

107.5 x 90 x 72 senza/79 con adattatore per MCC (6 unità passo) mm

Peso

0.3 kg

Montaggio

Guida DIN IEC/EN 60715, 35 mm o montaggio a vite con 3 basi di fissaggio ZB4-101-GF1 (accessori)

Sezioni di collegamento

Rigido

0,2 - 4 (AWG 22 - 12) mm²

Flessibile con puntalino

0,2 - 2,5 (AWG 22 - 12) mm²

Cacciavite a taglio

0.8 x 3.5 mm

Max. forza di serraggio

0.6 Nm

Temperatura ambiente

Temperatura ambiente di servizio

-25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2 °C

Condensa

Eliminazione della condensa con misure idonee

Display LCD (leggibile con sicurezza)

0 - 55 °C

Stoccaggio [ϑ]

-40 - +70 °C

Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)

5 - 95 %

Pressione atmosferica (funzionamento)

1080 - 1080 hPa

Condizioni ambientali meccaniche

Grado di protezione (IEC/EN 60529, EN50178, VBG 4)

IP20

Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm

10 - 57 Hz

Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g

57 - 150 Hz

Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms

18 Urti

Caduta (IEC/EN 60068-2-31) [Altezza di caduta]

50 mm

Caduta libera, imballato (IEC/EN 60068-2-32)

1 m

Posizione di montaggio

verticale

Compatibilità elettromagnetica (EMC)

Categoria di sovratensione/grado di inquinamento

II/2

Scarica elettrostatica (ESD)Norma applicata

IEC/EN 61000-4-2, Level 3

Scarica elettrostatica (ESD)Scarico dell'aria

8 kV

Scarica elettrostatica (ESD)Scarica dei contatti

6 kV

campi elettromagnetici (RFI), aIEC EN 61000-4-3

10 V/m

Soppressione radiodisturbo

EN 55011 classe B, EN 55022 classe B

Impulsi Burst

IEC/EN 61000-4-4, Level 3 kV

Impulsi BurstCavo di alimentazione

2 kV

Impulsi BurstConduttori di segnale

2 kV

impulsi ad alta energia (surge)

2 kV (cavi di alimentazione simmetrici, easy ...AC)
0,5V (cavi di alimentazione simmetrici, EASY...DC)
secondo IEC/EN 61000-4-5

Ammisione a IEC EN 61000-4-6

10 V

Prova di isolamento

Misurazione della distanza di isolamento in aria

EN 50178, UL 508, CSA C22.2, No. 142

Prova di isolamento

EN 50178

Memorizzazione transitoria dell'orologio calendario

① Tempo tampone (ore) a supercondensatore completamente carico
② durata d'esercizio (anni)

Precisione dell'orologio calendario

Tip. ± 5 (± 0,5 h⁄anno) s/giorno

Memoria di rimanenza

Cicli di scrittura della memoria di rimanenza

10000000000 (10¹⁰) (cicli di lettura-⁄scrittura)

Alimentazione

Tensione nominale di impiego [U_e]

24 DC (-15/+20%) V

Campo ammesso [U_e]

20.4 - 28.8 V DC

Ondulazione residua

≦ 5 %

Corrente di ingresso

tip. 140 mA a U_e

Interruzioni di tensione

≤ 10
(IEC/EN 61131-2) ms

Dissipazione [P]

tip. 3,4 W

CPU

Processore

Infineon XC161

MemoriaCodice programma/dati

256/14 segmenti da 16 KB kByte

MemoriaMarker/dati di ritenzione

16/4/4/8 kByte

Tempo di ciclo per 1 k di istruzioni (Bit, Byte)

< 0.3 ms

Interfaccia

Interfaccia PRG RS232Velocità di trasmissione dati

4,8, 9,6, 19,2, 38,4, 57,6, 115,2 (Formato carattere: 8 Bit di dati, nessuna parità, 1 bit di stop) kBit/s

Interfaccia PRG RS232Tecnica di collegamento

Connettore femmina RJ45

Interfaccia PRG RS232Separazione galvanica

nessuno

Interfaccia PRG RS232Modalità di funzionamento MasterVelocità di trasferimento dati

0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 kBit/s

Interfaccia PRG RS232Modalità di funzionamento MasterFormati dei caratteri

8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1

Interfaccia PRG RS232Modalità di funzionamento MasterNumero di byte d'invio in un blocco

190 Byte

Interfaccia PRG RS232Modalità di funzionamento MasterNumero di byte di ricezione in un blocco

190 Byte

EthernetBaudrate

10 MBit/s, 100 m MBit/s

EthernetTecnica di collegamento

RJ45

EthernetSeparazione galvanica

CANopen®Baudrate

500 kbit/s, 25 m
250 kbit/s, 60m
125 kbit/s, 125 m
50 kbit/s, 300 m
20 kbit/s, 700 m
10 kbit/s, 1000 m

CANopen®Terminazione bus (primo e ultimo utente)

Connettore EASY-NT-R (incl. resistenza di terminazione bus 120 Ω)

CANopen®Tecnica di collegamento

2 x RJ45, a 8 poli

Modalità di funzionamento MasterNumero

Modalità di funzionamento SlaveUtenti

massimo 126 Numero

Modalità di funzionamento SlaveTipo PDO

asincrono, ciclico, aciclico

Modalità di funzionamento SlaveProfilo dell'apparecchio

secondo DS 301 V4

Ingressi digitali 24 V DC

Numero

Ingressi configurabili come ingressi analogici

4 (I7, I8, I11, I12)

Indicazione di stato

LCD-Display

Separazione galvanica

verso le uscite: sì
alla rete easyNET, easyLink

Tensione nominale d'impiego [U_e]

24 V DC

Tensione di ingresso

< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) nello stato „0“
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) nello stato „1“ V DC

Corrente di ingresso nello stato "1"Corrente di ingresso nello stato 1

3.3 (I1 a I6)
2,2 (I7, I8)
3,3 (I9, I10)
2,2 (I11, I12) mA

Tempo di ritardo

tip. 0.02 (I1 - I4), tip. 0.25 (I5 - I12) (da “0” a “1”)
tip. 0.02 (I1 - I4), tip. 0.25 (I5 - I12) da (“1” a “01”) ms

Lunghezza linea

100 (non schermata) m

Contatore incrementaleNumero ingressi di conteggio

1 (I1, I2, I3, I4)

Contatore incrementaleCampo valori

32 Bit

Contatore incrementaleFrequenza di conteggio

≦ 40 kHz

Contatore incrementaleForma dell'impulso

rettangolare

Contatore incrementaleIngressi contatori

I1, I2

Contatore incrementaleIngresso di riferimento

Contatore incrementaleIngresso per interruttore di riferimento

Contatore incrementaleIngressi di conteggio I1 e I2, I3 e I4

Contatore incrementaleSfasamento segnale

90°

Ingressi contatore rapidiNumero

2 (I1, I2) con 16 bit oppure 1 (I1) con 32 bit

Ingressi contatore rapidiCampo valori

16/32 Bit

Ingressi contatore rapidiLunghezza linea

≦ 20 (schermato) m

Ingressi contatore rapidiFrequenza di conteggio

≦ 50 kHz

Ingressi contatore rapidiForma dell'impulso

rettangolare

Ingressi analogici

Numero

4 (I7, I8, I11, I12)

Separazione galvanica

verso le uscite: sì
verso interfaccia/scheda di memoria: no

Tipo di ingresso

Tensione continua

Campo di segnale

0 - 10 V DC

Risoluzione

0.01 V analogico
0.01 V digitale
10 Bit (valore 0 - 1023)

Impedenza d'ingresso

11.2 kΩ

Precisione del valore realein un singolo apparecchio

±2, (I7, I8, I11, I12) ±0,12 V %

Tempo di conversione analogico/digitale

ogni ciclo CPU ms

Corrente di ingresso

< 1 mA

Lunghezza linea

≦ 30, schermata m

Uscite a transistor

Numero

Tensione nominale di impiego [U_e]

24 V DC

Campo ammesso [U_e]

20.4 - 28.8 V DC

Ondulazione residua

≦ 5 %

Corrente di alimentazione

tip./max. 18/32 nello stato 0
24/44 nello stato 1 mA

Protezione contro inversioni di polarità

sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)

Separazione galvanica

rispetto alla tensione di alimentazione, ingressi
verso scheda di memoria: sì
verso gli ingressi: sì

Corrente nominale d'impiego nello stato “1” DC per canale [I_e]

max. 0.5 A

Carico lampada senza R_vper canale

5 W

Corrente residua nello stato "0" per canale

< 0.1 mA

Tensione di uscita max.

2.5 (stato 0 per carico esterno < 10 MΩ)
U = U_e- 1 V (stato 1 per I_e= 0.5 A) V

Protezione contro cortocircuiti

sì, elettronica (Q1 - Q4), termica (Q5 - Q8), (analisi eseguita con ingresso diagnostico I16, I15)

Corrente di apertura al corto circuito per R_a10 mΩ

0.7 ≦ I_e≦ 2 per uscita A

Corrente di corto circuito complessiva massima

16 A

Corrente al corto circuito di picco

32 A

Disinserzione termica

sì

Massima frequenza di commutazione con carico ohmico costante R_L< 100 kΩ (a seconda del numero di canali attivi e del carico)

40000 Manovre/h

Collegabilità in parallelo delle uscitecon carico ohmico, carico induttivo con circuito di protezione esterno, combinazione nell'ambito di un gruppo

Gruppo 1: da Q1 a Q4
Gruppo 2: da Q5 a Q8

Collegabilità in parallelo delle usciteNumero di uscite [max.]

Collegabilità in parallelo delle usciteMax. corrente totale

2 (Attenzione! Le uscite devono essere comandate contemporaneamente e per lo stesso tempo) A

Visualizzazione di stato delle uscite

display LCD

Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT_{0.95 = 1 ms, R = 48 Ω, L = 16 mH}Fattore di contemporaneità

0.25 g

Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT_{0.95 = 1 ms, R = 48 Ω, L = 16 mH}Durata di inserzione

100 % durata di inserzione

Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT_{0.95 = 1 ms, R = 48 Ω, L = 16 mH}Massima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)

1500 Manovre

Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T_{0.95 = 72 ms, R = 48 Ω, L = 1.15 H}Fattore di contemporaneità

0.25 g

Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T_{0.95 = 72 ms, R = 48 Ω, L = 1.15 H}Durata di inserzione

100 % durata di inserzione

Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T_{0.95 = 72 ms, R = 48 Ω, L = 1.15 H}Massima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)

1500 Manovre

Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT_{0,95 = 15 ms, R = 48 Ω, L = 0,24 H}Fattore di contemporaneità

0.25 g

Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT_{0,95 = 15 ms, R = 48 Ω, L = 0,24 H}Durata di inserzione

100 % durata di inserzione

Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT_{0,95 = 15 ms, R = 48 Ω, L = 0,24 H}Massima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)

1500 Manovre

Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoFattore di contemporaneità

1 g

Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoDurata di inserzione

100 % durata di inserzione

Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoMax. frequenza di commutazione, max. durata di inserzione

A seconda del circuito di protezione Manovre

Tensione di alimentazione U_Aux

Protezione contro inversioni di polarità

sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)

Separazione galvanica

sì

Rete easyNet

Terminazione bus (primo e ultimo utente)

Connettore EASY-NT-R (incl. resistenza di terminazione bus 120 Ω)

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione [I_n]

0 A

Dissipazione per polo, in funzione della corrente [P_vid]

0 W

Dissipazione dell'apparecchio, in funzione della corrente [P_vid]

0 W

Dissipazione statica, indipendente dalla corrente [P_vs]

3.4 W

Potere di dissipazione [P_ve]

0 W

Temperatura ambiente di servizio min.

-25 °C

Temperatura ambiente di servizio max.

+55 °C

Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
