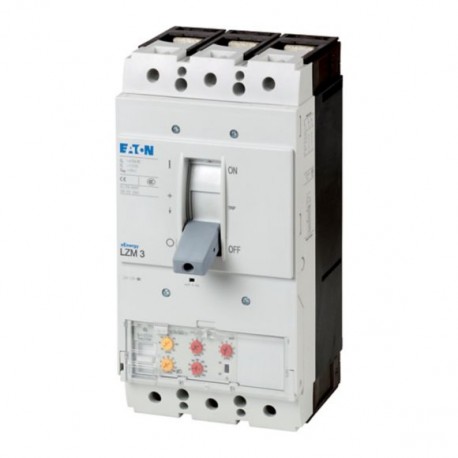

LZMN3-AE630-I 111969 Y7-111969 EATON ELECTRIC Interruttore automatico di potenza, 3p, 630A
LZMN3-AE630-I
111969
Y7-111969
EATON-MOELLER
Interruttore automatico di potenza, 3p, 630A
Interruttore automatico LZM, 3P, 630A
Eaton Moeller series Power Defense - Interruttore automatico scatolato. Interruttore automatico, 3 p, 630A, N, 3
Interruttori automatici modulari LZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series Power Defense molded case circuit-breaker
Sigla catalogo
111969
EAN
4015081115174
Lunghezza/profondità del prodotto
166 mm
Altezza prodotto
275 mm
Larghezza prodotto
140 mm
Peso prodotto
7.097 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
VDE 0660
IEC
VDE 0660
IEC
Codice modello
LZMN3-AE630-I
Specifiche del prodotto
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
630 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
LZM3
Caratteristiche
Unità di protezione
Comando a motore opzionale
Comando a motore opzionale
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Fisso
apparecchio da incasso, tecnica a installazione fissa
apparecchio da incasso, tecnica a installazione fissa
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido ciclico, secondo IEC 60068-2-30
Dissipazione apparecchiature, dipendente da corrente
119,07 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
500 V AC (tra contatti ausiliari e contatti principali)
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
Nell'area dei dispositivi HMI IP20 (tipo di protezione base)
Nell'area dei dispositivi HMI IP20 (tipo di protezione base)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Durata meccanica
15000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
500 A (750 V DC-1, capacità di chiusura e apertura)
500 A (500 V DC-3, capacità di chiusura e apertura)
630 A (380/400 V AC-1, capacità di chiusura e apertura)
500 A (415 V AC-1, capacità di chiusura e apertura)
500 A (750 V DC-3, capacità di chiusura e apertura)
630 A (690 V AC-1, capacità di chiusura e apertura)
500 A (500 V DC-1, capacità di chiusura e apertura)
450 A (660-690 V AC-3, capacità di chiusura e apertura)
450 A (415 V AC-3, capacità di chiusura e apertura)
500 A (500 V DC-3, capacità di chiusura e apertura)
630 A (380/400 V AC-1, capacità di chiusura e apertura)
500 A (415 V AC-1, capacità di chiusura e apertura)
500 A (750 V DC-3, capacità di chiusura e apertura)
630 A (690 V AC-1, capacità di chiusura e apertura)
500 A (500 V DC-1, capacità di chiusura e apertura)
450 A (660-690 V AC-3, capacità di chiusura e apertura)
450 A (415 V AC-3, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
IP40 (con cornice)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
Numero di poli
a 3 poli
Capacità morsetti (conduttore in rame)
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Durata elettrica
2000 operazioni a 415 V AC-3
5000 operazioni a 500 V CC-1
2000 operazioni a 500 V CC-3
2000 operazioni a 750 V CC-3
3000 operazioni a 690 V CA-1
5000 operazioni a 400 V CA-1
5000 operazioni a 750 V CC-1
2000 operazioni a 400 V AC-3
2000 operazioni a 690 V CA-3
5000 operazioni a 415 V CA-1
5000 operazioni a 500 V CC-1
2000 operazioni a 500 V CC-3
2000 operazioni a 750 V CC-3
3000 operazioni a 690 V CA-1
5000 operazioni a 400 V CA-1
5000 operazioni a 750 V CC-1
2000 operazioni a 400 V AC-3
2000 operazioni a 690 V CA-3
5000 operazioni a 415 V CA-1
Funzioni
Protezione cavi e impianti
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
630 A
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 10 ms
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.3 kA
Impostazione sganciatore per cortocircuito istantaneo - max
5040 A
Impostazione sgancio in cortocircuito istantaneo - min
1260 A
Capacità morsetti (cavo di comando)
0,75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 2,5 mm² (1x)
Capacità morsetti (busbar in rame)
M10 sul collegamento a vite lato posteriore
Max. 30 mm x 10 mm + 30 mm x 5 mm diretto al colleg. lato post. dell'interrutt.
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 20 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 30 mm x 10 mm + 30 mm x 5 mm diretto al colleg. lato post. dell'interrutt.
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 20 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in rame)
16 mm² - 185 mm² (1x) sul morsetto a tunnel
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
300 mm² (2x) sulla prolunga in larghezza lato posteriore
16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (2x) sul morsetto a mantello
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
300 mm² (2x) sulla prolunga in larghezza lato posteriore
16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (2x) sul morsetto a mantello
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 240 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 240 mm² (1x) diretto al collegamento posteriore dell'interruttore
35 mm² - 240 mm² (1x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel
25 mm² - 120 mm² (2x) sul morsetto a mantello
25 mm² - 240 mm² (1x) diretto al collegamento posteriore dell'interruttore
35 mm² - 240 mm² (1x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel
25 mm² - 120 mm² (2x) sul morsetto a mantello
Capacità morsetti (conduttore/cavo a treccia in alluminio)
50 mm² - 240 mm² (1x) sul morsetto a tunnel a 2 fori
25 mm² - 185 mm² (1x) sul morsetto a tunnel
50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2-fori
25 mm² - 185 mm² (1x) sul morsetto a tunnel
50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2-fori
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
5040 A
Impostazione corrente istantanea (Ii) - min
1260 A
Numero di attivazioni all’ora - max
60
Impostazione corrente di sovraccarico (Ir) - max
630 A
Impostazione corrente di sovraccarico (Ir) - min
315 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
85 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
50 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
35 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
13 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
105 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
74 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
40 kA
Morsetti standard
Morsetto a vite
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
187 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
1000 V AC
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE LZM.pdf | 5 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| LZMN3-AE630-I Y7-111969 111969 ES_111956.pdf | 3 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
