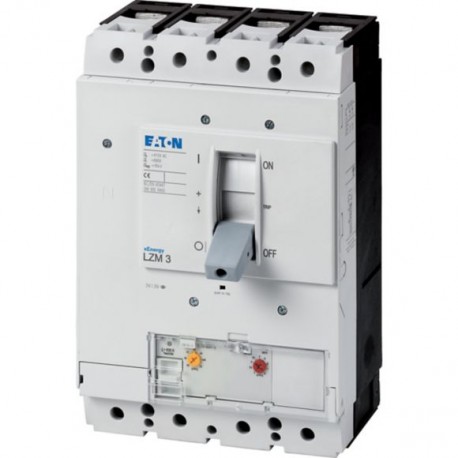

LZMN3-4-A320-I 116473 Y7-116473 EATON ELECTRIC Interruttore automatico di potenza, 4p, 320A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LZMN3-4-A320-I 116473 Y7-116473 EATON ELECTRIC Interruttore automatico di potenza, 4p, 320A

LZMN3-4-A320-I

116473

Y7-116473

EATON-MOELLER

Interruttore automatico di potenza, 4p, 320A

Interruttore automatico LZM, 4P, 320A

Eaton Moeller series Power Defense - Interruttore automatico scatolato. Interruttore automatico, 4 p, 320A, N, 3

Maggiori dettagli


Interruttori automatici modulari LZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $2,103.17
Prezzo unitario: $2,103.17
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series Power Defense molded case circuit-breaker
Sigla catalogo
116473
EAN
4015081162154
Lunghezza/profondità del prodotto
159 mm
Altezza prodotto
275 mm
Larghezza prodotto
185 mm
Peso prodotto
7.3 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
VDE 0660
Codice modello
LZMN3-4-A320-I

Specifiche del prodotto

Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
320 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
LZM3
Caratteristiche
azionamento a motore opzionale
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Fisso
apparecchio da incasso, tecnica a installazione fissa
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
94 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
Nell'area dei dispositivi HMI IP20 (tipo di protezione base)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Corrente nominale del conduttore neutro
200% del conduttore di fase
Durata meccanica
15000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
500 A (500 V DC-1, capacità di chiusura e apertura)
630 A (690 V AC-1, capacità di chiusura e apertura)
320 A (660-690 V AC-3, capacità di chiusura e apertura)
500 A (500 V DC-3, capacità di chiusura e apertura)
500 A (750 V DC-3, capacità di chiusura e apertura)
320 A (415 V AC-3, capacità di chiusura e apertura)
500 A (415 V AC-1, capacità di chiusura e apertura)
500 A (750 V DC-1, capacità di chiusura e apertura)
630 A (380/400 V AC-1, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
Numero di poli
Quattro poli
Durata elettrica
2000 operazioni a 415 V CA-3
2000 operazioni a 500 V CC-3
2000 operazioni a 750 V CC-3
2000 operazioni a 690 V CA-3
5000 operazioni a 750 V CC-1
3000 operazioni a 690 V CA-1
5000 operazioni a 415 V CA-1
2000 operazioni a 400 V CA-3
5000 operazioni a 400 V CA-1
5000 operazioni a 500 V CC-1
Funzioni
Protezione cavi e impianti
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
320 A
Sistema di sgancio
Sganciatore magnetotermico
Tempo totale di interruzione al cortocircuito
< 10 ms
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.3 kA
Impostazione sganciatore per cortocircuito istantaneo - max
3200 A
Impostazione sgancio in cortocircuito istantaneo - min
1920 A
Capacità morsetti (busbar in rame)
M10 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
16 mm² - 185 mm² (1x) sul morsetto a tunnel
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
3200 A
Impostazione corrente istantanea (Ii) - min
1920 A
Numero di attivazioni all’ora - max
60
Impostazione corrente di sovraccarico (Ir) - max
320 A
Impostazione corrente di sovraccarico (Ir) - min
250 A
Impostazione corrente di sovraccarico (Ir)
250 A - 320 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
85 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
50 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
35 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
13 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
105 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
74 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
40 kA
Morsetti standard
Morsetto a vite
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
187 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
1000 V AC
