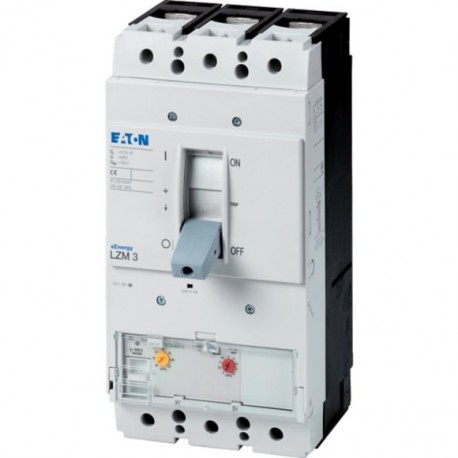

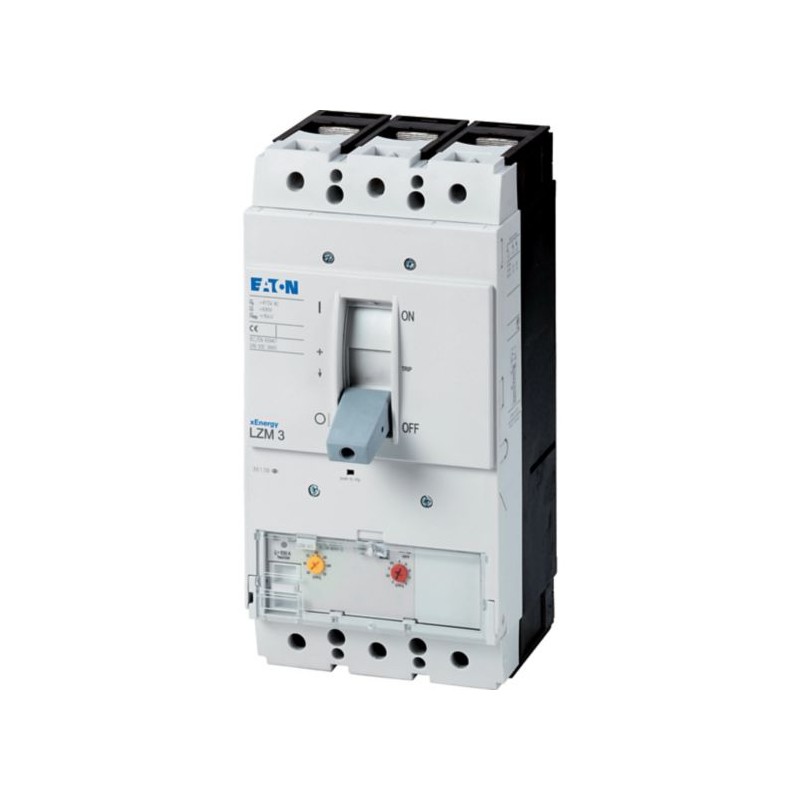

LZMC3-A400-I 111955 Y7-111955 EATON ELECTRIC Interruttore automatico di potenza, 3p, 400A
LZMC3-A400-I
111955
Y7-111955
EATON-MOELLER
Interruttore automatico di potenza, 3p, 400A
Interruttore automatico LZM, 3P, 400A
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici modulari LZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲Interruttore automatico di potenza, 3p, 400A
Programma di fornitura
Assortimento
interruttore automatico di potenza
Funzione di protezione
protezione impianti e cavi
Norma/Approvazione
IEC
Tecnica di installazione
Montaggio fisso
Tecnica di sgancio
Sganciatore magnetotermico
Grandezza
LZM3
Numero di poli
A 3 poli
Dotazione standard
collegamento a vite
Potere d'interruzione
400/415 V 50 Hz [Icu]
36 kA
Corrente nominale = corrente nominale ininterrotta [In= Iu]
Corrente nominale = corrente nominale ininterrotta [In= Iu]
400 A
Campo di taratura
Sganciatore termico
[Ir]
[Ir]320 - 400 A
Sganciatore magnetico
[Irm]senza ritardo
[Ii= Inx …]
[Irm]senza ritardo[Ii= Inx …]6 - 10
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
Protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
20 (semionda 20 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Posizione di montaggio
| Verticale e ruotato di 90° in ogni direzione | |
  | con modulo di protezione differenziale XFI: |
| - NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione | |
| con dispositivo rimovibile: | |
| - NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra | |
| con dispositivo estraibile: | |
| - NZM3, N3: verticale, 90° sinistra | |
| - NZM4, N4: verticale | |
| con comando a distanza: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione | |
Senso di alimentazione
A piacere
Grado di protezioneApparecchio
nel campo degli elementi di comando: IP20 (grado di protezione base)
Grado di protezioneCustodia
con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
con maniglia per comando rinviato e bloccoporta: IP66
Grado di protezioneMorsetti di collegamento
Morsetto a tunnel: IP10
Separatore di fase e morsetto a nastro: IP00
Separatore di fase e morsetto a nastro: IP00
Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta [In= Iu]
400 A
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale di impiego [Ue]
690 V AC
Tensione nominale di impiego [Ue]
750 V DC
Il dato è valido per interruttori di protezione impianto a 3 poli con sganciatore magnetotermico NZMN(H)1(2)(3)-A… fino a 500 A.
Per manovre a tensione nominale d'impiego su 3 contatti vale:
fattore di correzione DC per valore di intervento dello sganciatore rapido: NZM1: 1.25, NZM2: 1.35, NZM3: 1.45
Valore di taratura per Iicon DC = valore di taratura IiAC/fattore di correzione DC
| Commutazione da un polo su due contatti in serie | Commutazione da un polo su tre contatti in serie | |
 |  |
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Impiego in reti senza messa a terra
≦ 690 V
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito [Icm]240 V 50/60 Hz [Icm]
121 kA
Potere nominale di chiusura sotto corto circuito [Icm]400/415 V 50/60 Hz [Icm]
76 kA
Potere nominale di chiusura sotto corto circuito [Icm]440 V 50/60 Hz [Icm]
63 kA
Potere nominale di chiusura sotto corto circuito [Icm]525 V 50/60 Hz [Icm]
24 kA
Potere nominale di chiusura sotto corto circuito [Icm]690 V 50/60 Hz [Icm]
14 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V 50/60 Hz [Icu]
55 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V 50 Hz [Icu]
36 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V 50/60 Hz [Icu]
30 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]525 V 50/60 Hz [Icu]
12 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]690 V 50/60 Hz [Icu]
8 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]230 V 50/60 Hz [Ics]
55 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]400/415 V 50/60 Hz [Ics]
36 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]440 V 50/60 Hz [Ics]
22.5 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]525 V 50/60 Hz [Ics]
9 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]690 V 50/60 Hz [Ics]
4 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]
Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Corrente nominale di breve durata ammissibilet = 0,3 s [Icw]
3.3 kA
Corrente nominale di breve durata ammissibilet = 1 s [Icw]
3.3 kA
Categoria d'uso secondo IEC/EN 60947-2
A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-1380 V 400 V [Ie]
500 A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-1415 V [Ie]
500 A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-1690 V [Ie]
500 A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-3380 V 400 V [Ie]
400 A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-3415 V [Ie]
400 A
Potere nominale di chiusura e di aperturaCorrente nominale d'impiego [Ie]AC-3660 V 690 V [Ie]
400 A
Durata meccanica [Manovre]
15000
Durata, elettricaAC-1400 V 50/60 Hz [Manovre]
5000
Durata, elettricaAC-1690 V 50/60 Hz [Manovre]
3000
Durata, elettricaAC-2, AC-3400 V 50/60 Hz [Manovre]
2000
Durata, elettricaAC-2, AC-3690 V 50/60 Hz [Manovre]
2000
Durata, elettricaMax. frequenza di manovra [man/h]
60 man/h
Tempo totale di interruzione al cortocircuito
< 10 ms
Sezioni di collegamento
Dotazione standard
collegamento a vite
Cavo circolare CuMorsetto a tunnelRigido
1 x (16 - 185) mm2
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
400 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
72.48 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection ([email protected] [AJZ716010])
Rated permanent current Iu
400 A
Rated voltage
690 - 690 V
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
36 kA
Overload release current setting
320 - 400 A
Adjustment range short-term delayed short-circuit release
0 - 0 A
Adjustment range undelayed short-circuit release
2400 - 4000 A
Integrated earth fault protection
No
Type of electrical connection of main circuit
Screw connection
Device construction
Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting
No
DIN rail (top hat rail) mounting optional
No
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
Switched-off indicator available
No
With under voltage release
No
Number of poles
3
Position of connection for main current circuit
Front side
Type of control element
Rocker lever
Complete device with protection unit
Yes
Motor drive integrated
No
Motor drive optional
Yes
Degree of protection (IP)
IP20
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 400 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 36 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 320 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 2400 A |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE LZM.pdf | 5 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| LZMC3-A400-I Y7-111955 111955 IT_111955.pdf | 116 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
