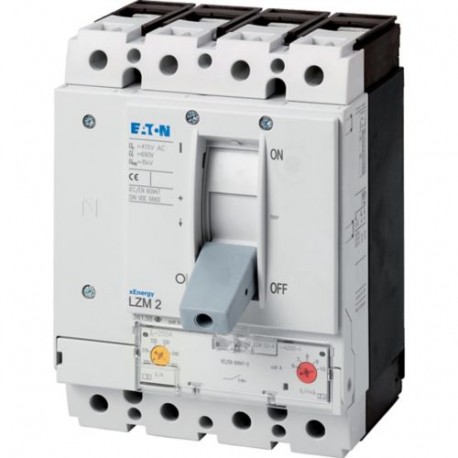

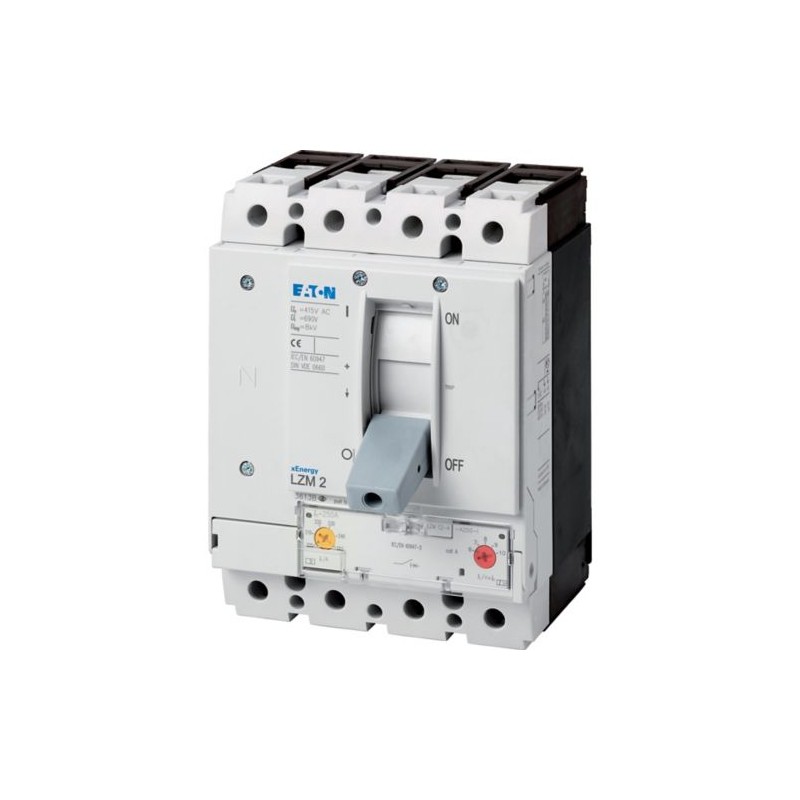

LZMB2-4-A250-I 116433 Y7-116433 EATON ELECTRIC Interruttore automatico di potenza, 4p, 250A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LZMB2-4-A250-I 116433 Y7-116433 EATON ELECTRIC Interruttore automatico di potenza, 4p, 250A

LZMB2-4-A250-I

116433

Y7-116433

EATON-MOELLER

Interruttore automatico di potenza, 4p, 250A

Interruttore automatico LZM, 4P, 250A

Eaton Moeller series Power Defense - Interruttore automatico scatolato. Interruttore automatico LZM, 4 p, 250A, B2-4-A250-I

Maggiori dettagli


Interruttori automatici modulari LZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,239.53
Prezzo unitario: $1,239.53
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series Power Defense molded case circuit-breaker
Sigla catalogo
116433
EAN
4015081161751
Lunghezza/profondità del prodotto
142 mm
Altezza prodotto
185 mm
Larghezza prodotto
140 mm
Peso prodotto
3.5 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
VDE 0660
Codice modello
LZMB2-4-A250-I

Specifiche del prodotto

Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 440 V
Valore nominale intensità di corrente
250 A
Tensione nominale
440 V - 440 V
Tipo di telaio dell'interruttore automatico di potenza
LZM2
Caratteristiche
azionamento a motore opzionale
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Fisso
montaggio su guida a DIN opzionale
apparecchio da incasso, tecnica a installazione fissa
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
58.13 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
Nell'area dei dispositivi HMI IP20 (tipo di protezione base)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Corrente nominale del conduttore neutro
200% del conduttore di fase
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
300 A (415 V AC-1, capacità di chiusura e apertura)
250 A (660-690 V AC-3, capacità di chiusura e apertura)
250 A (415 V AC-3, capacità di chiusura e apertura)
300 A (380/400 V AC-1, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
IP10 (morsetto a tunnel)
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
Max. 10 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Durata elettrica
10.000 operazioni a 400 V CA-1
6500 operazioni a 415 V CA-3
10.000 operazioni a 415 V CA-1
Funzioni
Protezione cavi e impianti
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
250 A
Sistema di sgancio
Sganciatore magnetotermico
Tempo totale di interruzione al cortocircuito
< 10 ms
Impostazione sganciatore per cortocircuito istantaneo - max
2500 A
Impostazione sgancio in cortocircuito istantaneo - min
1500 A
Capacità morsetti (cavo di comando)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
Capacità morsetti (busbar in rame)
Max. 20 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
16 mm² (1x) sul morsetto a tunnel
4 mm² - 16 mm² (1x) sul morsetto a mantello
4 mm² - 16 mm² (2x) sul morsetto a mantello
4 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
4 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
2500 A
Impostazione corrente istantanea (Ii) - min
1500 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
250 A
Impostazione corrente di sovraccarico (Ir) - min
200 A
Impostazione corrente di sovraccarico (Ir)
200 A - 250 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
30 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
25 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
18.5 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
53 kA
Morsetti standard
Morsetto a vite
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
63 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
690 V AC
