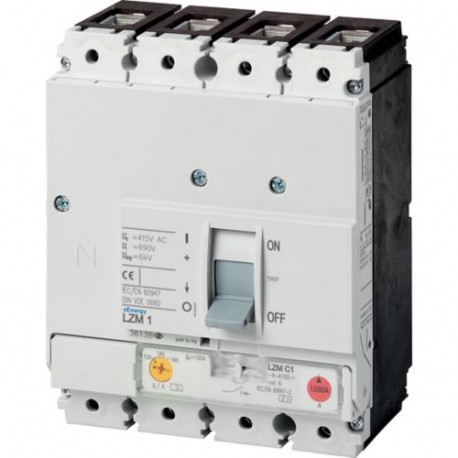

LZMB1-4-A32-I 111870 Y7-111870 EATON ELECTRIC Interruttore automatico di potenza, 4p, 32A
LZMB1-4-A32-I
111870
Y7-111870
EATON-MOELLER
Interruttore automatico di potenza, 4p, 32A
Interruttore automatico LZM, 4P, 32A
Eaton Moeller series Power Defense - Interruttore automatico scatolato. Interruttore automatico LZM, 4 p, 32A, B1-4-A32-I
Interruttori automatici modulari LZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series Power Defense molded case circuit-breaker
Sigla catalogo
111870
EAN
4015081114184
Lunghezza/profondità del prodotto
88 mm
Altezza prodotto
145 mm
Larghezza prodotto
120 mm
Peso prodotto
1.324 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
VDE 0660
IEC
VDE 0660
IEC
Codice modello
LZMB1-4-A32-I
Specifiche del prodotto
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 440 V
Valore nominale intensità di corrente
32 A
Tensione nominale
440 V - 440 V
Tipo di telaio dell'interruttore automatico di potenza
LZM1
Caratteristiche
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Fisso
apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
9.31 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
500 V AC (tra contatti ausiliari e contatti principali)
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
Nell'area dei dispositivi HMI IP20 (tipo di protezione base)
Nell'area dei dispositivi HMI IP20 (tipo di protezione base)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
morsetto telaio
Corrente nominale del conduttore neutro
200% del conduttore di fase
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
160 A (380/400 V AC-1, capacità di chiusura e apertura)
32 A (415 V AC-3, capacità di chiusura e apertura)
32 A (660-690 V AC-3, capacità di chiusura e apertura)
125 A (415 V AC-1, capacità di chiusura e apertura)
32 A (415 V AC-3, capacità di chiusura e apertura)
32 A (660-690 V AC-3, capacità di chiusura e apertura)
125 A (415 V AC-1, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
IP40 (con cornice)
Grado di protezione (terminazioni)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
IP10 (morsetto a tunnel)
IP10 (morsetto a tunnel)
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
Max. 9 segmenti da 9 mm x 0,8 mm sul morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Durata elettrica
7500 operazioni a 415 V CA-3
7500 operazioni a 400 V CA-1
10.000 operazioni a 415 V CA-1
7500 operazioni a 400 V CA-1
10.000 operazioni a 415 V CA-1
Funzioni
Protezione cavi e impianti
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
32 A
Sistema di sgancio
Sganciatore magnetotermico
Tempo totale di interruzione al cortocircuito
< 10 ms
Impostazione sganciatore per cortocircuito istantaneo - max
350 A
Impostazione sgancio in cortocircuito istantaneo - min
350 A
Capacità morsetti (cavo di comando)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
0,75 mm² - 1,5 mm² (2x)
Capacità morsetti (busbar in rame)
M8 sul collegamento a vite lato posteriore
Max. 16 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Min. 12 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Max. 16 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Min. 12 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in rame)
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
16 mm² - 95 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² sul morsetto a mantello
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (2x) sul morsetto a mantello
16 mm² - 95 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² sul morsetto a mantello
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (2x) sul morsetto a mantello
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 70 mm² (1x) sul morsetto a mantello
25 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² (2x) sul morsetto a mantello
25 mm² - 70 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 95 mm² (1x) sul morsetto a tunnel
25 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² (2x) sul morsetto a mantello
25 mm² - 70 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 95 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 95 mm² (1x) sul morsetto a tunnel
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
350 A
Impostazione corrente istantanea (Ii) - min
350 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
32 A
Impostazione corrente di sovraccarico (Ir) - min
25 A
Impostazione corrente di sovraccarico (Ir)
25 A - 32 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
30 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
25 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
18.5 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
53 kA
Morsetti standard
Morsetti a mantello
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
63 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
6000 V
Tensione nominale di isolamento (Ui)
690 V AC
