> EATON - MOELLER>XC Programmable Automata>XIOC-NET-SK-M 289982 4519695 ELECTRIC Modulo di comunicazione per XC100/200, 24VDC, suconet-K Master
Prodotto precedente Prodotto successivo

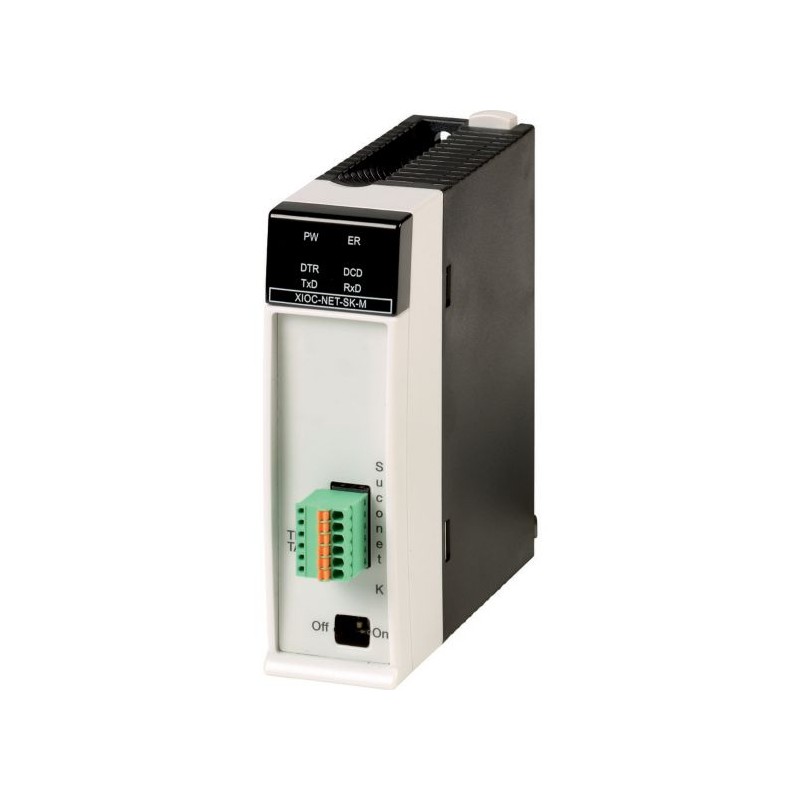

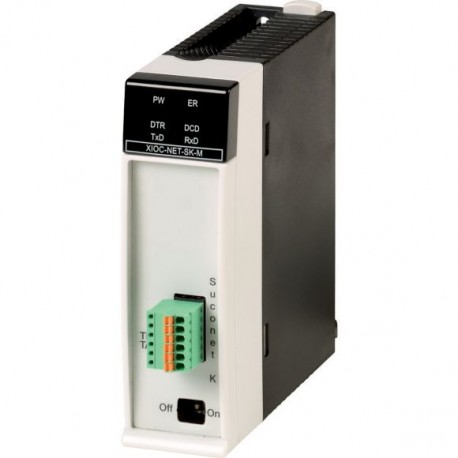

XIOC-NET-SK-M 289982 4519695 EATON ELECTRIC Modulo di comunicazione per XC100/200, 24VDC, suconet-K Master Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XIOC-NET-SK-M 289982 4519695 EATON ELECTRIC Modulo di comunicazione per XC100/200, 24VDC, suconet-K Master

XIOC-NET-SK-M

289982

4519695

EATON-MOELLER

Modulo di comunicazione per XC100/200, 24VDC, suconet-K Master

Modulo per XC100/200 SUCONET-K Maestro Modulo di Comunicazione

Maggiori dettagli


sistemi di controllo industriali (PLC) > modulo di comunicazione PLC

XC Programmable Automata

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Modulo di comunicazione per XC100/200, 24VDC, suconet-K Master
I controllori modulari XC100 e XC200 si contraddistinguono per la struttura ampiamente scalabile. Sono disponibili diverse classi di potenza CPU e numerosi moduli di espansione (moduli XIOC). I PLC XC152 consentono di realizzare soluzioni economiche per complesse operazioni di automazione grazie alla potenza di calcolo, al collegamento SmartWire-D e ad un'ampia gamma di interfacce. un'altra caratteristica fondamentale è la possibilità di integrazione di questi prodotti in moderni concetti di comunicazione. Lo scambio di dati attraverso l'interfaccia Ethernet ai client OPC o il Web Server integrato consentono soluzioni innovative.

Programma di fornitura

Assortimento
Comandi modulari XC
Funzione
Espansioni XI/OC
Funzione
Moduli di comunicazione
Sistema di I/O compatto per il collegamento a PLC Modulari XC100/200
XC100/200 espandibile con massimo 15 moduli XI/OC
a scelta morsetti a vite o dispositivi di fissaggio a molla per moduli digitali/analogici
Descrizione
Modulo Suconet-K-Master

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-20 - +70 °C
Resistenza alle vibrazioni
10 - 57 Hz ±0.075 mm
57 - 150 Hz ±1.0 g
Resistenza agli urti
15
Durata dell'urto 11 ms g
Resistenza agli urti
500 g/⌀ 50 mm ±25 g
Categoria di sovratensione/grado di inquinamento
II/2
Classe di protezione
1
Grado di protezione
IP20
Interferenza emessa
DIN/EN 55011/22, Classe A
Peso
0.2 kg
Alimentazione
Tensione nominale [Ue]
24 (12) V DC
Campo ammissibile
da 20,4 a 28,8 (da 11,8 a 14,4)
Ondulazione residua
≦ 5 %
Cavallottamento di interruzioni di tensioneDurata dell'interruzione
10 ms
Cavallottamento di interruzioni di tensioneVelocità di ripetizione
1 s
Dissipazione massima [Pv]
6.6 W
Interfaccia
Interfacce integrate
RS485
Protocollo
Suconet K, K1
Velocità di trasmissione dati
187,5, 375 kBit/s
Funzione
Master
Separazione galvanica
sì
Numero slave
16
Dati di trasmissione/di ricezione
ogni 250 byte
Resistenze di terminazione bus
impostabile
Esecuzione connettore
Gruppo di morsetti ad innesto
Assorbimento [Ie]
< 275 mA
Baudrate/Lunghezza
187,5 o 375 kBit/s kBd
Diagnosi bus
LED
Numero dei moduli
XC100: 2
XC200: 4
Slot
A scelta
Moduli di interfaccia
Interfaccia attiva/modulo
1
Modalità di funzionamento trasparenteVelocità di trasmissione dati
187,5, 375 kBit/s
Modalità di funzionamentoFormato telegrammi
Suconet K/K1
Modalità di funzionamentoDati di trasmissione/di ricezione
ogni 250 byte

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
6.6 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Programmable logic controllers PLC (EG000024) / Modulo di comunicazione PLC (EC001423)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-modulo di comunicazione (ecl@ss13-27-24-22-08 [AKE531019])
Numero di interfacce HW Industrial Ethernet
0
Numero di interfacce HW PROFINET
0
Numero di interfacce hw can
Numero di interfacce HW seriali RS232
0
Numero di interfacce HW seriali RS422
0
Numero di interfacce HW seriali RS485
1
Numero di interfacce HW seriali TTY
0
Numero di interfacce HW USB
0
Numero di interfacce HW parallele
0
Numero di interfacce HW wireless
0
Numero di interfacce HW altre
0
Con interfaccia ottica
No
Supporta il protocollo per ethercat
No
Supporta protocollo TCP/IP
No
Supporta protocollo PROFIBUS
No
Supporta protocollo CAN
No
Supporta protocollo INTERBUS
No
Supporta protocollo ASI
No
Supporta protocollo EIB
No
Supporta protocollo Modbus
No
Supporta protocollo Data-Highway
No
Supporta protocollo DeviceNet
No
Supporta protocollo SUCONET
Si
Supporta il protocollo per LON
No
Supporta il protocollo per profinet IO
No
Supporta il protocollo per PROFINET CBA
No
Supporta il protocollo per SERCOS
No
Supporta il protocollo per Foundation Fieldbus
No
Supporta il protocollo per ethernet/IP
No
Supporta il protocollo per AS-Interface Safety at Work
No
Supporta il protocollo per DeviceNet Safety
No
Protocollo INTERBUS per Safety
No
Supporta il protocollo per PROFIsafe
No
Supporta il protocollo per SafetyBUS p
No
Supporta il protocollo per altri sistemi bus
No
Standard radio bluetooth
No
Standard radio WLAN 802.11
No
Standard radio gprs
No
Standard radio gsm
No
Standard radio UMTS
No
Link IO master
No
Capacità di ridondanza
No
Tipo di trasmissione dati
Seriale
Velocità di trasmissione
375 kBit/s
Con separazione del potenziale
Si
SIL secondo IEC 61508
Senza
Adatto per funzioni di sicurezza
No
Livello di performance secondo EN ISO 13849-1
Senza
Risorsa corrispondente (Ex ia)
No
Risorsa corrispondente (Ex ib)
No
Categoria di protezione antideflagrante per gas
Senza
Categoria di protezione antideflagrante per polvere
Senza
Certificato per ul classe di aree pericolose I
No
Certificato per ul classe di aree pericolose II
No
Certificato per aree pericolose UL classe III
No
Assorbimento di potenza
W
Certificato per aree pericolose UL divisione 1
No
Certificato per aree pericolose UL divisione 2
No
Certificato per aree pericolose UL gruppo A (acetilene)
No
Certificato per aree pericolose UL gruppo B (idrogeno)
No
Certificato per aree pericolose UL gruppo C (etilene )
No
Certificato per aree pericolose UL gruppo D (propano)
No
Certificato per aree pericolose UL gruppo E (polveri metalliche)
No
Certificato per aree pericolose UL gruppo F (polveri carboniose)
No
Certificato per aree pericolose UL gruppo G (polveri non conduttive)
No
Larghezza
30 mm
Altezza
95 mm
Profondità
100 mm

Approvazioni

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XIOC-NET-SK-M 4519695 289982 IT_289982.pdf 122 Kbytes XIOC-NET-SK-M 4519695 289982 IT_289982.pdf
