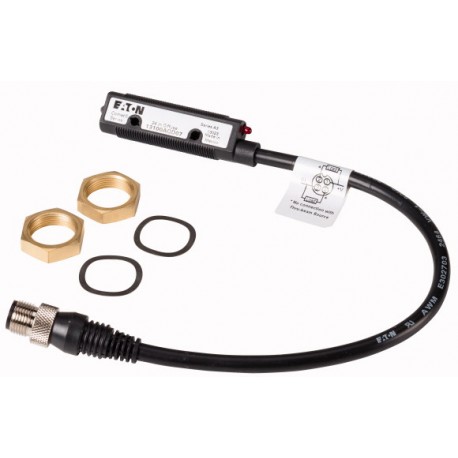

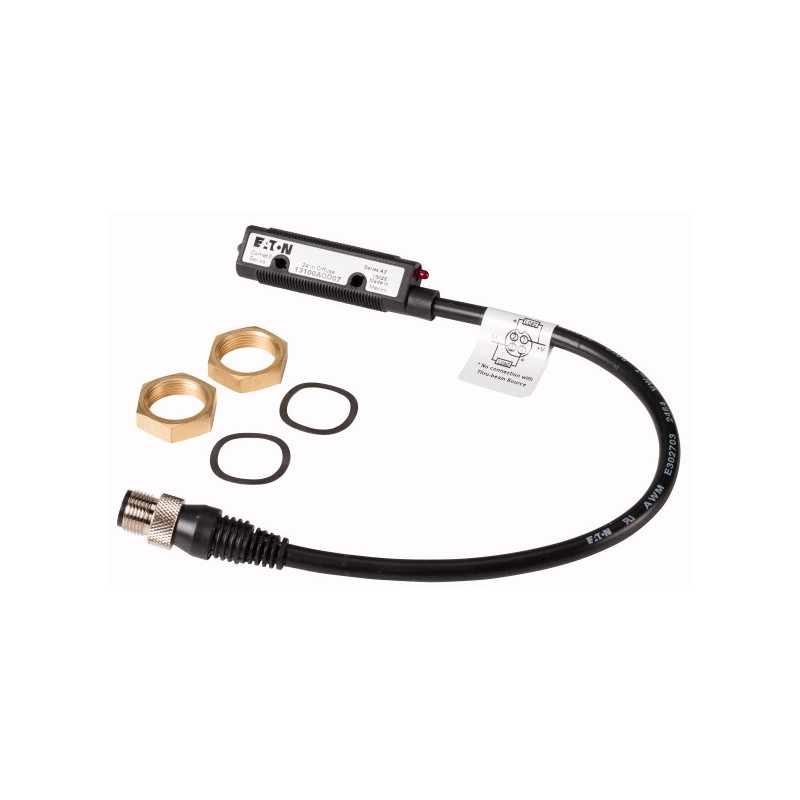

13100AQD07 135581 4315336 EATON ELECTRIC Sensore fotoelettrico a riflessione, Sn 610mm, 4L, 10-30VDC, NPN, P.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

13100AQD07 135581 4315336 EATON ELECTRIC Sensore fotoelettrico a riflessione, Sn 610mm, 4L, 10-30VDC, NPN, P..

13100AQD07

135581

4315336

EATON-MOELLER

Sensore fotoelettrico a riflessione, Sn=610mm, 4L, 10-30VDC, NPN, PNP, M18, materiale isolante, M12

Rivelatore fotoelettrico a riflessione diffusa; Sn=610 mm; 4 L; 10-30 V CC; NPN; PNP; M18; Materiale isolante; M12 ·

Maggiori dettagli


Sensori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Sensore fotoelettrico a riflessione, Sn=610mm, 4L, 10-30VDC, NPN, PNP, M18, materiale isolante, M12
Sensore ottico, serie Comet, custodia in poliuretano con diametro 18mm e pareti laterali appiattite per un maggiore comfort di montaggio, IP67, elevata resistenza alle vibrazioni e agli urti. La serie Comet comprende relè fotoelettrici unidirezionali, barriere a catarifrangenti, pulsanti luminosi con e senza soppressione di sfondo, installazione semplificata grazie a raggi esploranti visibili, commutazione chiaro/scuro a piacere, protezione contro corto circuiti, protezione ottica contro le interferenze causate da sensori installati troppo vicino, fattore di amplificazione regolabile, collegamento opzionale per conduttori in fibra ottica
[

Programma di fornitura

Funzione di base
Sensori ottici
Assortimento
Serie Comet
Possibilità di collegamento
Allacciamento a spina M12 x 1
Forma costruttiva (dimensioni esterne)
M18 x 1 mm
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Distanza nominale di apertura [Sn]
610 mm
Descrizione
Passaggio dei raggi: diritto
espandibile con cavi in fibra di vetro → Accessori
Collegamento
a 4 fili
Funzione
sensore fotoelettrico a riflessione
Tipo di luce
raggi infrarossi
termoplastico
materiale isolante
Interruttore
NPN
PNP
Principio di commutazione
commutazione a chiaro/scuro regolabile
Information relevant for export to North America

Product Standards UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking

UL File No. E117028

UL Category Control No. NRKH, NRKH7

CSA File No. 50513

CSA Class No. 3211-07

North America Certification UL listed, CSA certified

Max. Voltage Rating 30 V DC

Degree of Protection IEC: IP68, IP69K; UL/CSA Type: 1, 4, 6

,

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-2
Temperatura ambiente
-40 - +70
Resistenza agli urti
100
Durata dell'urto 3 ms g
Grado di protezione
IP67
Parametri
Distanza nominale di aperturaDistanza nominale di apertura [Sn]
610 mm
Portata
≦ 0.6 mm
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Corrente d'impiego nello stato collegato a 24 V DC [Ib]
30 mA
Corrente nominale d'impiego [Ie]
< PNP: 100
NPN: 250 (120 > 55 °C) mA
Tempo di risposta
1 ms
Indicazione stato di commutazione
Rosso LED
Funzioni protettive
protezione contro corto circuiti
Protezione contro inversioni di polarità
Collegamento
a 4 fili
Forma costruttivaForma costruttiva (dimensioni esterne)
M18 x 1 mm
Possibilità di collegamento
Allacciamento a spina M12 x 1
termoplastico
materiale isolante
,

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+70 °C
,

Dati tecnici secondo ETIM 7.0

sensori (EG000026) / tasto luminoso energetico (EC001821)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Sensore Optoelettronico / Tasto luminoso energetico ([email protected] [AKP252013])
ampiezza di scansione
0 - 0 mm
messaggio di pre-guasto
no
con funzione temporale
no
max. distanza di commutazione
610 mm
corrente d’uscita max.
250 milliampere
riflettore incluso nella fornitura
no
uscita analogica 0 V ... 10 V
no
uscita analogica 0 mA ... 20 mA
no
uscita analogica 4 mA ... 20 mA
no
uscita analogica -10 V ... +10 V
no
con altra uscita analogica
no
metodo di regolazione
impostazione manuale
con interfaccia di comunicazione analogica
no
con interfaccia di comunicazione AS-Interface
no
con interfaccia di comunicazione CANOpen
no
con interfaccia di comunicazione DeviceNet
no
con interfaccia di comunicazione Ethernet
no
con interfaccia di comunicazione INTERBUS
no
con interfaccia di comunicazione PROFIBUS
no
con interfaccia di comunicazione RS 232
no
con interfaccia di comunicazione RS 422
no
con interfaccia di comunicazione RS 485
no
con interfaccia di comunicazione ssD
no
con interfaccia di comunicazione ssI
no
numero di uscite semiconduttori con funzione di segnalazione
2
numero di uscite di contatto con funzione di segnalazione
0
numero di uscite semiconduttori sicure
0
numero di uscite di contatto sicure
0
esecuzione dell’interfaccia per comunicazione sicura
altri
esecuzione del collegamento elettrico
connessione a spina M12
esecuzione del collegamento elettrico
connettore M12
esecuzione dell’uscita di commutazione
PNP/NPN
esecuzione della funzione di commutazione
programmabile/configurabile
classe di protezione della risorsa
classe di protezione 2
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
forma della scatola
cilindro, filettatura
larghezza del sensore
0 mm
diametro del sensore
18 mm
altezza del sensore
0 mm
lunghezza del sensore
56 mm
funzione di contatto
con commutazione alla luce/al buio
materiale della superficie ottica
plastica
materiale della scatola
plastica
max. corrente d’uscita nell’uscita sicura
0 milliampere
distanza del riflettore min.
0 mm
tempo di reazione
1 ms
portata del campo di protezione
0 metri
frequenza di commutazione
500 Hz
tipo di sicurezza secondo IEC 61496-1
-
tensione di commutazione dell’OSSD in stato High
0 V
tipo di tensione di alimentazione
DC
tipo di tensione di alimentazione
DC
con funzione di monitoraggio apparecchi collegati in serie
no
classe di protezione laser
senza
lunghezza d’onda del sensore
0 nm
tipo di luce
luce a infrarossi
macchia di luce
0 mm
numero AWG
22
materiale di rivestimento del cavo
PVC
con blocco del riavvio
no
adatto per funzioni di sicurezza
no
grado di protezione (IP)
IP67
tipo di protezione (NEMA)
6
temperatura ambiente
40 - 70
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
10 - 30 V
,

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No.
E117028
UL Category Control No.
NRKH, NRKH7
CSA File No.
50513
CSA Class No.
3211-07
North America Certification
UL listed, CSA certified
Max. Voltage Rating
30 V DC
Degree of Protection
IEC: IP68, IP69K; UL/CSA Type: 1, 4, 6
,

Dimensioni

Sensore con adattatore installato
① Chiaro/scuro
② amplificatore
]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SENSORS EN.pdf 27 Mbytes
13100AQD07 Sensore fotoelettrico a riflessione, Sn610mm, 4L, 10-30VDC, NPN, PNP, M - EATON - 13100AQD07 175 Kbytes 13100AQD07 Sensore fotoelettrico a riflessione, Sn610mm, 4L, 10-30VDC, NPN, PNP, M - EATON - 13100AQD07
