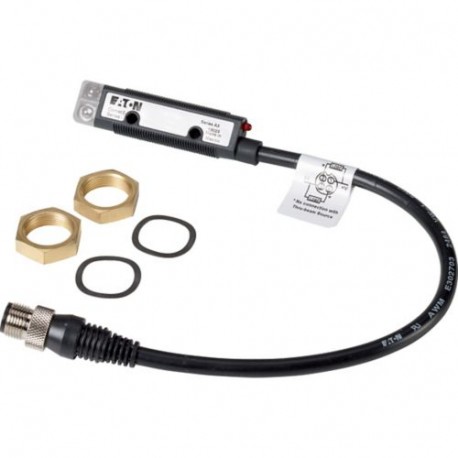

11100RQD07 135561 EATON ELECTRIC Relè fotoelettrico unidirezionale, trasmittente, Sn 6m, 4L, 10-30VDC, NPN, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

11100RQD07 135561 EATON ELECTRIC Relè fotoelettrico unidirezionale, trasmittente, Sn 6m, 4L, 10-30VDC, NPN, ..

11100RQD07

135561

EATON-MOELLER

Relè fotoelettrico unidirezionale, trasmittente, Sn=6m, 4L, 10-30VDC, NPN, PNP, M18, materiale isolante, M12

Maggiori dettagli


sensori > fotocellula unidirezionale

Sensori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $125.39
Prezzo unitario: $125.39

Quantità Prezzo
1+$125.39
2+$106.77
3+$99.19
4+$98.44
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Relè fotoelettrico unidirezionale, trasmittente, Sn=6m, 4L, 10-30VDC, NPN, PNP, M18, materiale isolante, M12
Sensore ottico, serie Comet, custodia in poliuretano con diametro 18mm e pareti laterali appiattite per un maggiore comfort di montaggio, IP67, elevata resistenza alle vibrazioni e agli urti. La serie Comet comprende relè fotoelettrici unidirezionali, barriere a catarifrangenti, pulsanti luminosi con e senza soppressione di sfondo, installazione semplificata grazie a raggi esploranti visibili, commutazione chiaro/scuro a piacere, protezione contro corto circuiti, protezione ottica contro le interferenze causate da sensori installati troppo vicino, fattore di amplificazione regolabile, collegamento opzionale per conduttori in fibra ottica

Programma di fornitura

Funzione di base
Sensori ottici
Assortimento
Serie Comet
Possibilità di collegamento
Allacciamento a spina M12 x 1
Forma costruttiva (dimensioni esterne)
M18 x 1 mm
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Distanza nominale di apertura [Sn]
6000 mm
Descrizione
Trasmittente (da combinare con il ricevitore)
Passaggio dei raggi: perpendicolare
Collegamento
a 4 fili
Funzione
relè fotoelettrico unidirezionale
Tipo di luce
visibile rosso
termoplastico
materiale isolante
Interruttore
NPN
PNP
Information relevant for export to North America

Product Standards UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking

UL File No. E117028

UL Category Control No. NRKH, NRKH7

CSA File No. 50513

CSA Class No. 3211-07

North America Certification UL listed, CSA certified

Max. Voltage Rating 30 V DC

Degree of Protection IEC: IP68, IP69K; UL/CSA Type: 1, 4, 6

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-2
Temperatura ambiente
-20 - +70
Resistenza agli urti
100
Durata dell'urto 3 ms g
Grado di protezione
IP67
Parametri
Distanza nominale di aperturaDistanza nominale di apertura [Sn]
6000 mm
Portata
≦ 6 mm
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Corrente d'impiego nello stato collegato a 24 V DC [Ib]
25 mA
Corrente nominale d'impiego [Ie]
< PNP: 100
NPN: 250 (120 > 55 °C) mA
Tempo di risposta
3.5 ms
Indicazione tensione di impiego
Rossa LED
Funzioni protettive
protezione contro corto circuiti
Protezione contro inversioni di polarità
Collegamento
a 4 fili
Forma costruttivaForma costruttiva (dimensioni esterne)
M18 x 1 mm
Possibilità di collegamento
Allacciamento a spina M12 x 1
termoplastico
materiale isolante

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-20 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 7.0

sensori (EG000026) / fotocellula unidirezionale (EC002716)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Sensore Optoelettronico / Bandiera fotoelettrica ad un canale ([email protected] [AKP250013])
volume di fornitura del sistema a una via
trasmittente
angolo di apertura
0
messaggio di pre-guasto
no
con funzione temporale
no
distanza di commutazione nominale
6000 mm
max. distanza di commutazione
6000 mm
corrente d’uscita max.
100 milliampere
riflettore incluso nella fornitura
no
uscita analogica 0 V ... 10 V
no
uscita analogica 0 mA ... 20 mA
no
uscita analogica 4 mA ... 20 mA
no
uscita analogica -10 V ... +10 V
no
con altra uscita analogica
no
metodo di regolazione
impostazione manuale
con interfaccia di comunicazione analogica
no
con interfaccia di comunicazione AS-Interface
no
con interfaccia di comunicazione CANOpen
no
con interfaccia di comunicazione DeviceNet
no
con interfaccia di comunicazione Ethernet
no
con interfaccia di comunicazione INTERBUS
no
con interfaccia di comunicazione PROFIBUS
no
con interfaccia di comunicazione RS 232
no
con interfaccia di comunicazione RS 422
no
con interfaccia di comunicazione RS 485
no
con interfaccia di comunicazione ssD
no
con interfaccia di comunicazione ssI
no
numero di uscite semiconduttori con funzione di segnalazione
0
numero di uscite di contatto con funzione di segnalazione
0
numero di uscite semiconduttori sicure
0
numero di uscite di contatto sicure
0
esecuzione dell’interfaccia per comunicazione sicura
altri
esecuzione del collegamento elettrico
connettore M12
esecuzione dell’uscita di commutazione
altri
esecuzione della funzione di commutazione
altri
classe di protezione della risorsa
classe di protezione 2
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
forma della scatola
cilindro, filettatura
larghezza del sensore
0 mm
diametro del sensore
18 mm
altezza del sensore
0 mm
lunghezza del sensore
65 mm
funzione di contatto
con commutazione alla luce/al buio
materiale della superficie ottica
plastica
materiale della scatola
plastica
max. corrente d’uscita nell’uscita sicura
0 milliampere
distanza del riflettore min.
0 mm
temperatura ambiente
20 - 70
tempo di reazione
0 ms
portata del campo di protezione
0 metri
frequenza di commutazione
0 Hz
tipo di sicurezza secondo IEC 61496-1
tensione di commutazione dell’OSSD in stato High
0 V
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
10 - 30 V
tipo di tensione di alimentazione
DC
con funzione di monitoraggio apparecchi collegati in serie
no
classe di protezione laser
senza
lunghezza d’onda del sensore
0 nm
tipo di luce
luce rossa non polarizzata
macchia di luce
0 mm
numero AWG
0
materiale di rivestimento del cavo
PUR (poliuretano)
con blocco del riavvio
no
adatto per funzioni di sicurezza
no
grado di protezione (IP)
IP67
tipo di protezione (NEMA)
4

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No.
E117028
UL Category Control No.
NRKH, NRKH7
CSA File No.
50513
CSA Class No.
3211-07
North America Certification
UL listed, CSA certified
Max. Voltage Rating
30 V DC
Degree of Protection
IEC: IP68, IP69K; UL/CSA Type: 1, 4, 6

Dimensioni

1360DIM-190
Sensore con adattatore installato
① Chiaro/scuro
② Amplificatore
