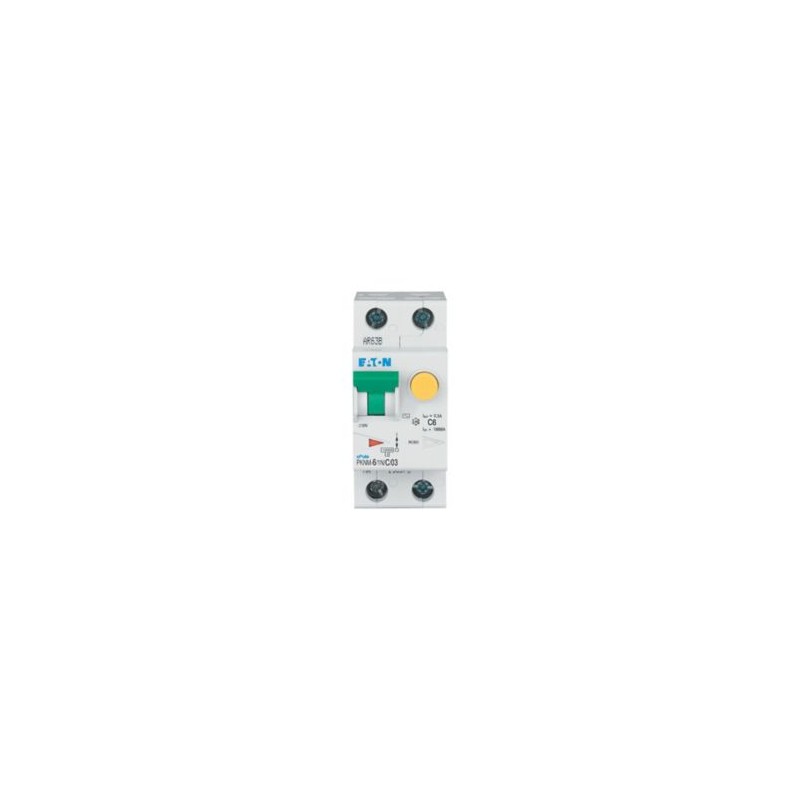

PKNM-6/1N/C/03-MW 236019 Y7-236019 EATON ELECTRIC FI/LS 6A 300mA curva caratteristica LS: C 1p+N curva carat.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PKNM-6/1N/C/03-MW 236019 Y7-236019 EATON ELECTRIC FI/LS 6A 300mA curva caratteristica LS: C 1p+N curva carat..

PKNM-6/1N/C/03-MW

236019

Y7-236019

EATON-MOELLER

FI/LS; 6A; 300mA; curva caratteristica LS: C; 1p+N; curva caratteristica FI: AC

PKNM Int. Combinato, 1P+N, Curva C, 6A, 300mA

Interruttore combinato differenziale/modulare, 6 A, 300 mA, caratteristica di intervento interruttore automatico miniaturizzato di tipo C, 1 fase+N, caratteristica di intervento interruttore automatico a corrente residua: corrente alternata. PKNM-6/1N/C/03-MW

Combinazione di dispositivo di corrente differenziale miniaturizzato/interruttore automatico di alta qualità, indipendente dalla tensione di rete, indicatore di posizione dei contatti rosso-verde, protezione della spina del terminale posteriore, chiusura a scorrimento tristabile - consente la rimozione del sistema di sbarre collettrici esistente, ampia gamma di accessori adatti per l'installazione successiva, ampia gamma di correnti di guasto nominali, correnti nominali di funzionamento fino a 40 A, caratteristiche di intervento B, C, D, potere di interruzione nominale 10 kA, adatto per uso esterno (alimentazione in loco e quadro elettrico) fino a -25°C

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale

Quadri modulari - terziario e differenziale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $169.59
Prezzo unitario: $169.59
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xPole - PKN6/M RCBO - interruttore magnetotermico differenziale con protezione da sovracorrente
Sigla catalogo
236019
EAN
4015082360191
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
75 mm
Larghezza prodotto
35 mm
Peso prodotto
0.195 kg
Conformità
RoHS conform
Certificazione/i
CE
Codice modello
PKNM-6/1N/C/03-MW

Specifiche del prodotto

Tipo
RCBO
Applicazione
Quadro elettrico per applicazioni residenziali e commerciali
Valore nominale intensità di corrente
6 A
Tensione nominale
230 V
Capacità corrente di sovratensione
0.25 kA
Tipo di tensione
CA
Larghezza in base al numero di distanziali modulari
2
Caratteristiche
Commutazione simultanea N-neutro
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Valore nominale di corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze di isolamento
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Connessioni per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Gamma prodotti
PKNM
Corrente nominale
6 A
Corrente nominale di esercizio per dissipazione specifica (In)
6 A
Capacità di interruzione nominale (IEC/EN 61009)
10 kA
Dissipazione statica non dipendente da corrente
0 W
Caratteristica d'intervento
C
Profondità interna
70 mm
Classe di limitazione della corrente
3
Capacità di interruzione nominale in cortocircuito (EN 60947-2)
0 kA
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Valori nominali corrente di guasto
0.3 A
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Numero di poli (protetti)
1
Numero di poli (totale)
2
Tensione nominale di esercizio (Ue) - max
230 V
Capacità di interruzione nominale in cortocircuito (IEC 60947-2)
0 kA
Capacità di interruzione nominale
10 kA
Funzione di base
Dispositivi RCD/MCB combinati
Dissipazione apparecchiature, dipendente da corrente
1,9 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Grado di protezione
IP20
Intervento
Protezione da corto circuito
Categoria di sovratensione
III
Grado di inquinamento
2
Corrente di tenuta a impulsi
Parzialmente resistente alla corrente impulsiva, 250 A
Tipo corrente di dispersione
CA
Caratteristica di rilascio
C
Tipo di sensibilità
Tipo AC, sensibile alla corrente alternata.
Classificazione frequenza
50 Hz
Tensione nominale di isolamento (Ui)
440 V
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Capacità di apertura nominale in cortocircuito (EN 61009)
10 kA
Capacità di apertura nominale in cortocircuito (EN 61009-1)
10 kA
Numero di poli
Polo singolo + N
Caratteristica di disconnessione
Non ritardato

ETIM for 236019 Disgiuntori, fusibili (EC000905)
Caratteristica Valore
numero di poli (totale) (EF008618) 2
numero di poli protetti (EF005548) 1
tensione nominale (EF000228) 230 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
corrente nominale (EF000227) 6 A
corrente di guasto nominale (EF002358) 0.3 A
tipo di corrente di guasto (EF002560) AC
classe di limitazione energetica (EF002568) 3
potere di interruzione nominale secondo EN 61009 (EF012628) 10 kA
potere di interruzione nominale secondo IEC 60947-2 (EF006065) 0 kA
potere di interruzione nominale in cortocircuito (Icn) secondo EN 61009-1 (EF011981) 10 kA
caratteristica di spegnimento (EF012587) non ritardato
resistenza a corrente impulsiva (EF002564) 0.25 kA
tipo di tensione (EF000187) AC
frequenza (EF005455) 50 Hz
caratteristica di intervento (EF000889) C
conduttore neutro a commutazione (EF005997) Sì
con dispositivo di bloccaggio (EF007385) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
temperatura ambiente durante il funzionamento (EF007515) -25 °C
numero di unità modulari (EF002950) 2
profondità di montaggio (EF000218) 70 mm
protezione da scatto intempestivo (EF009497) No
grado di protezione (IP) (EF005474) IP20
sezione conduttore collegabile unifilare (EF007337) 1 mm²
sezione conduttore collegabile multifilare (EF007343) 1 mm²

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKNM-6/1N/C/03-MW Y7-236019 236019 EN_243133.pdf 551 Kbytes PKNM-6/1N/C/03-MW Y7-236019 236019 EN_243133.pdf
