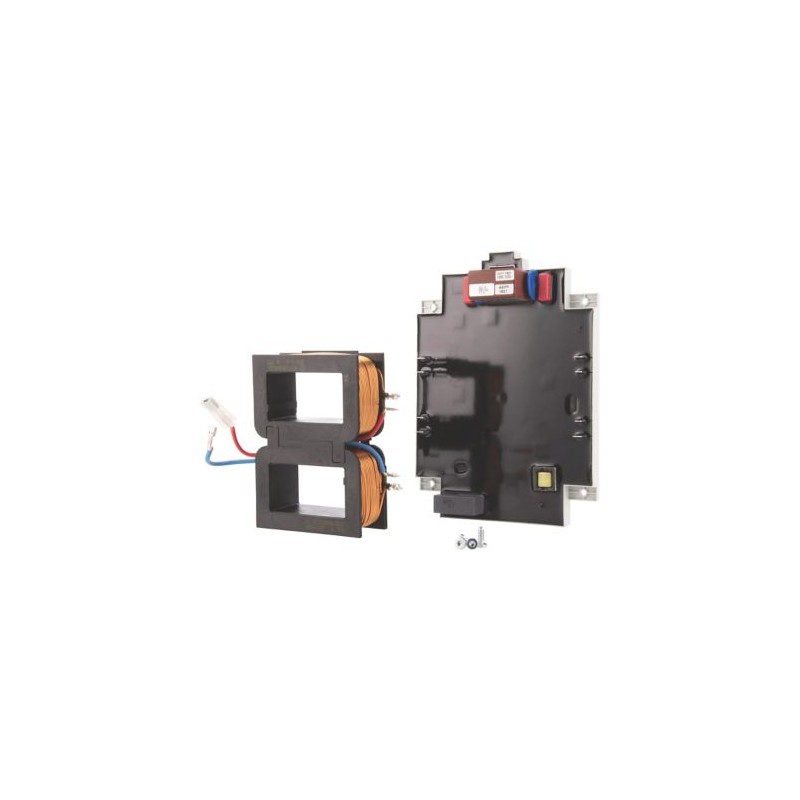

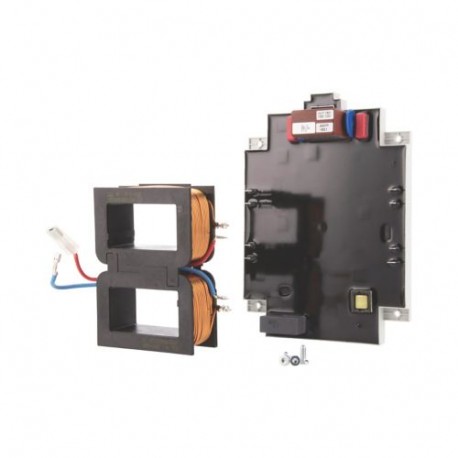

DILM500-XSP/E(RA110) 208255 Y7-208255 EATON ELECTRIC Bobina+elettronica, per DILM300/400/500 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILM500-XSP/E(RA110) 208255 Y7-208255 EATON ELECTRIC Bobina+elettronica, per DILM300/400/500

DILM500-XSP/E(RA110)

208255

Y7-208255

EATON-MOELLER

Bobina+elettronica, per DILM300/400/500

Bobina di ricambio con modulo elettronico per DILM300 400 500 RA110

Eaton Moeller® series DILM Replacement coil, RA 110: 48 - 110 V 40-60 Hz/48 - 110 V DC, AC and DC operation, For use with: DILM300, DILM400, DILM500

Bobina di ricambio, Tensione di azionamento: RA 110: 48 - 110 V 40-60 Hz/48 - 110 V DC, Tensione AC/DC: Funzionamento AC, Utilizzabile con: DILM300, DILM400, DILM500

Maggiori dettagli


Apparecchi elettrici a bassa tensione > bobina per relè

Contattori più di 170 A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $913.55
Prezzo unitario: $913.55
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series DILM replacement coil
Sigla catalogo
208255
EAN
4015082082550
Lunghezza/profondità del prodotto
100 mm
Altezza prodotto
175 mm
Larghezza prodotto
135 mm
Peso prodotto
1.21 kg
Certificazione/i
UL
CE
UL 508
CSA
UL Category Control No.: NLDX
IEC/EN 60947-4-1
CSA Class No.: 3211-04
CSA-C22.2 No. 14-05
UL File No.: E29096
CSA File No.: 012528
Codice modello
DILM500-XSP/E(RA110)

General

Accessori
Bobine
Categoria prodotto
Accessori
Tipo di tensione
AC/CC

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-40 °C
Temperatura ambiente di esercizio - max
60 °C

Magnet system

Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
48 V
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
110 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
48 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
110 V
Tensione di alimentazione di controllo nominale (Us), DC - min
48 V
Tensione di alimentazione di controllo nominale (Us), DC - max
110 V

Design verification

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 208255 Apparecchi elettrici a bassa tensione (EC001043)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 48 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 48 V
tensione di alimentazione pilota nominale DC (EF003980) 48 V
tipo di tensione per l'azionamento (EF008242) AC/DC

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM500-XSP/E(RA110) Y7-208255 208255 FR_208256.pdf 1 Mbytes DILM500-XSP/E(RA110) Y7-208255 208255 FR_208256.pdf
