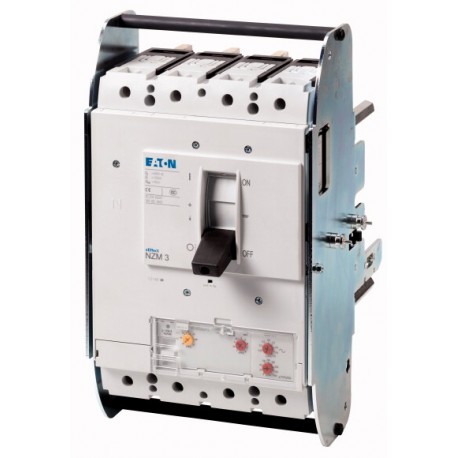

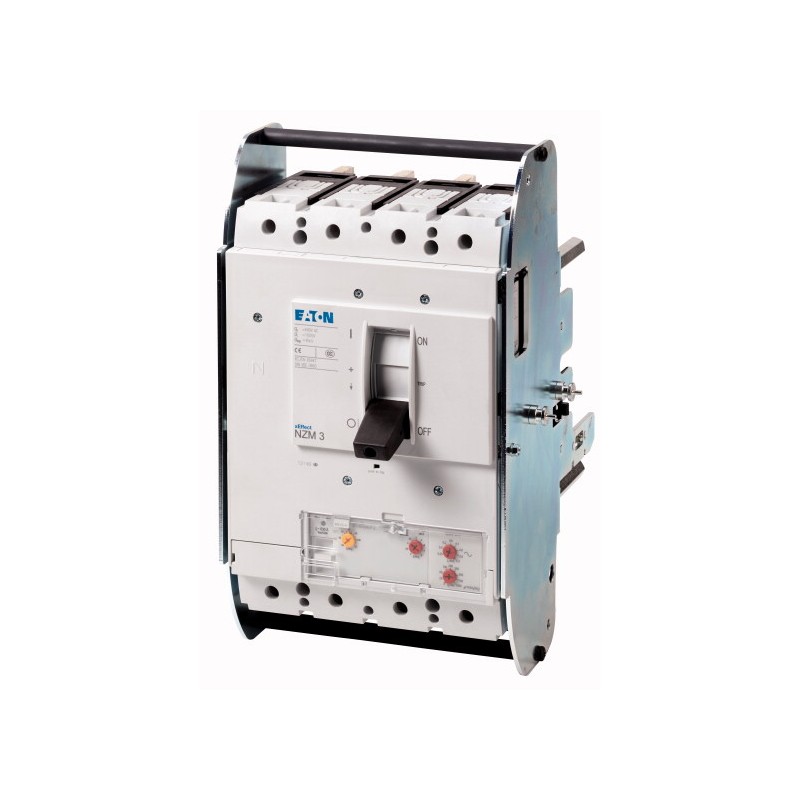

NZMH3-4-AE400/250-T-AVE 113585 Y7-113585 EATON ELECTRIC Interruttore automatico di potenza, 4p, 400A, 250A n.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMH3-4-AE400/250-T-AVE 113585 Y7-113585 EATON ELECTRIC Interruttore automatico di potenza, 4p, 400A, 250A n..

NZMH3-4-AE400/250-T-AVE

113585

Y7-113585

EATON-MOELLER

Interruttore automatico di potenza, 4p, 400A, 250A nel 4 polo, cassetto

Interruttore automatico NZM, 4P, 400A, 250A al 4° polo, rimovibile

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $2,723.61
Prezzo unitario: $2,723.61
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Interruttore automatico di potenza, 4p, 400A, 250A nel 4 polo, cassetto
Interruttore automatico di potenza NZM3, a 4 poli, Potere d'interruzione 400/415 V 50 Hz( Icu ): 150 kA, Corrente nominale = corrente nominale ininterrotta Corrente nominale = corrente nominale ininterrotta( In = Iu ): 400 A, Tecnica di installazione: Tecnica di estrazione, collegamento a vite, Norma/Approvazione: IEC, Funzione di protezione: protezione impianti e cavi
[

Programma di fornitura

Assortimento
interruttore automatico di potenza
Funzione di protezione
protezione impianti e cavi
Norma/Approvazione
IEC
Tecnica di installazione
Tecnica di estrazione
Tecnica di sgancio
Sganciatore elettronico
Grandezza
NZM3
Descrizione
L'impostazione del valore di taratura nel conduttore neutro avviene in modo sincronizzato rispetto al valore di taratura Ir dei conduttori di fase.
Misurazione del valore effettivo e “memoria termica”
Sganciatore guasto verso terra: indipendente dalla tensione di rete e ausiliaria
Ig = 0,35 - 0,4 - 0,5 - 0,6 - 0,7 - 0,8 - 0,9 - 1,0 x In
tg = 0 - 20 - 60 - 100 - 200 - 300 - 500 - 750 - 1000 ms
Numero di poli
a 4 poli
Dotazione standard
collegamento a vite
Potere d'interruzione
400/415 V 50 Hz [Icu]
150 kA
Corrente nominale = corrente nominale ininterrotta [In= Iu]
Corrente nominale = corrente nominale ininterrotta [In= Iu]
400 A
Conduttore di neutro [% del conduttore di fase]
60 A
Protezione conduttore neutro ridotta
250 A
Protezione conduttore neutro
Protezione conduttore neutro ridotta
Campo di taratura
Sganciatore termico[Ir]
200 - 400 A
Sganciatore termicoConduttore di fase [Ir]
125 - 250 A
Sganciatore magnetico [Irm]senza ritardo [Ii= Inx …]
2 - 11
,

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
20 (durata dell'urto 20 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Peso
8.4 kg
Posizione di montaggio
Verticale e ruotato di 90° in ogni direzione
con modulo di protezione differenziale XFI:
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione
con dispositivo rimovibile:
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra
con dispositivo estraibile:
- NZM3, N3: verticale, 90° destra/sinistra
- NZM4, N4: verticale
con comando a distanza:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione

Senso di alimentazione
A piacere
Grado di protezioneApparecchio
nel campo degli elementi di comando: IP20 (grado di protezione base)
Grado di protezioneCustodia
con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
Grado di protezioneMorsetti di collegamento
Morsetto a tunnel: IP10
Separatore di fase e morsetto per bandelle: IP00
Altri dati tecnici (catalogo sfogliabile)
Influenza della temperatura, derating
Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta [In= Iu]
400 A
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale di impiego [Ue]
690 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Impiego in reti senza messa a terra
≦ 690 V
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito [Icm]240 V [Icm]
330 kA
Potere nominale di chiusura sotto corto circuito [Icm]400/415 V [Icm]
330 kA
Potere nominale di chiusura sotto corto circuito [Icm]440 V 50/60 Hz [Icm]
286 kA
Potere nominale di chiusura sotto corto circuito [Icm]525 V 50/60 Hz [Icm]
143 kA
Potere nominale di chiusura sotto corto circuito [Icm]690 V 50/60 Hz [Icm]
74 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V, 50/60 Hz [Icu]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V, 50/60 Hz [Icu]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V, 50/60 Hz [Icu]
130 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]525 V, 50/60 Hz [Icu]
65 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]690 V, 50/60 Hz [Icu]
35 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]240 V, 50/60 Hz [Ics]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]400/415 V, 50/60 Hz [Ics]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]440 V 50/60 Hz [Ics]
130 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]525 V, 50/60 Hz [Ics]
33 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]690 V 50/60 Hz [Ics]
9 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]
Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Corrente nominale di breve durata ammissibilet = 0,3 s [Icw]
3.3 kA
Corrente nominale di breve durata ammissibilet = 1 s [Icw]
3.3 kA
Categoria d'uso secondo IEC/EN 60947-2
A
Durata, meccanica (scatto max. 50% da parte dello sganciatore A/U) [Manovre]
15000
Durata, elettricaAC-1400 V 50/60 Hz [Manovre]
5000
Durata, elettricaAC-1415 V 50/60 Hz [Manovre]
5000
Durata, elettricaAC-1690 V, 50/60 Hz [Manovre]
3000
Durata, elettricaAC-3400 V 50/60 Hz [Manovre]
2000
Durata, elettricaAC-3415 V 50/60 Hz [Manovre]
2000
Durata, elettricaAC-3690 V, 50/60 Hz [Manovre]
2000
Durata, elettricaMax. frequenza di manovra [man/h]
60 man/h
Tempo totale di interruzione al cortocircuito
< 10 ms
Sezioni di collegamento
Dotazione standard
collegamento a vite
Accessori necessari
NZM3-4-XAVS
Accessori opzionali
Morsetti a mantello
Morsetti a tunnel
Attacchi posteriori
Cavo circolare CuMorsetto a mantelloRigido
2 x 16 mm2
Cavo circolare CuMorsetto a mantelloFlessibile
1 x (35 - 240)
2 x (25-120) mm2
Cavo circolare CuMorsetto a tunnelRigido
1 x 16 mm2
Cavo circolare CuMorsetto a tunnelflessibile1 foro
1 x (16-185) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x 16 mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 240)
2 x (25 - 240) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate
2 x 300 mm2
Conduttore circolare AIMorsetto a tunnelrigido
1 x 16 mm2
Conduttore circolare AIMorsetto a tunnelflessibileflessibile
1 x (25 - 185)2)mm2
Conduttore circolare AIMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
Conduttore circolare AIMorsetto a tunnelflessibile
2)In base alla casa produttrice dei cavi, collegabile fino a 240 mm²
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
6 x 16 x 0,8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2 x) 10 x 50 x 1.0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
20 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
30 x 10
+ 30 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (10 x 50) mm
Cavi di comando
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
400 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
96.48 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / disgiuntore per protezione trasformatori, generatori e impianti (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti ([email protected] [AJZ716013])
corrente nominale permanente Iu
400 A
tensione nominale
690 - 690 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
150 kA
intervallo di regolazione sganciatore di sovraccarico
200 - 400 A
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
0 - 0 A
intervallo di regolazione dell’attivatore di corto circuito non ritardato
800 - 4400 A
protezione dalle dispersioni a terra integrata
sì
tipo di collegamento circuito elettrico principale
raccordo a vite
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a innesto
adatto per montaggio su guida a cappello
no
montaggio su guida a DIN opzionale
no
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
segnalatore di intervento presente
no
con sganciatore di minima tensione
no
numero di poli
4
posizione del collegamento per circuito elettrico principale
davanti
esecuzione dell’elemento di azionamento
bilanciere
apparecchio completo con unità di sicurezza
sì
azionamento a motore integrato
no
azionamento a motore opzionale
sì
grado di protezione (IP)
IP20
,

Curve caratteristiche

Caratteristica
Caratteristica
Corrente passante
Caratteristica
Energia passante
,

Dimensioni

① Spazio di spegnimento, distanza di sicurezza minima rispetto ad altre superfici
② Distanza di sicurezza minima rispetto a parti vicine
]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Interruttore automatico di potenza, 4p, 400A, 250A nel 4 polo, casset - EATON - NZMH3-4-AE400/250-T-AVE 583 Kbytes Interruttore automatico di potenza, 4p, 400A, 250A nel 4 polo, casset - EATON - NZMH3-4-AE400/250-T-AVE

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
