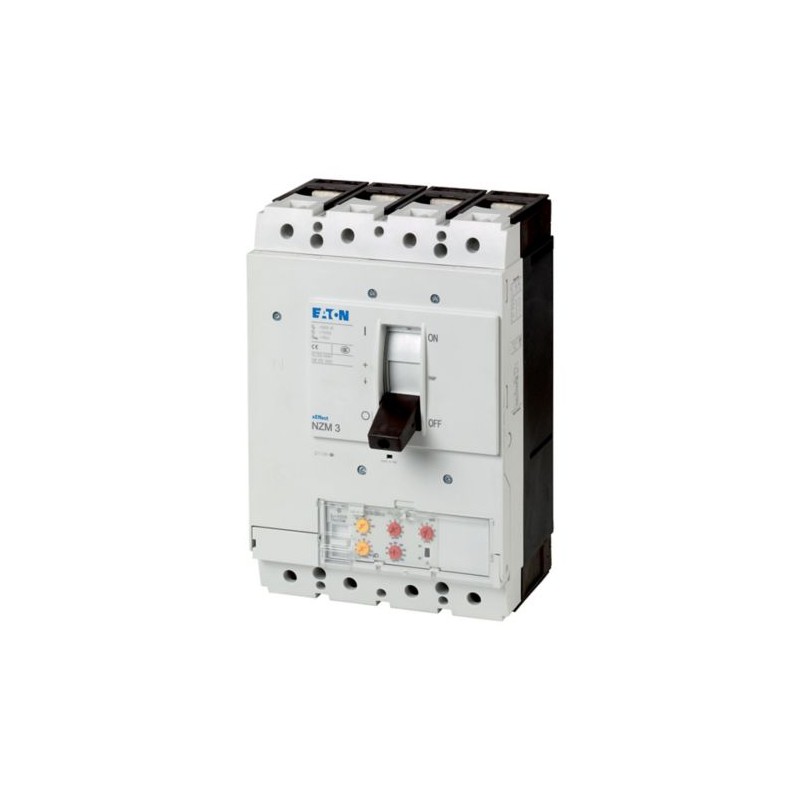

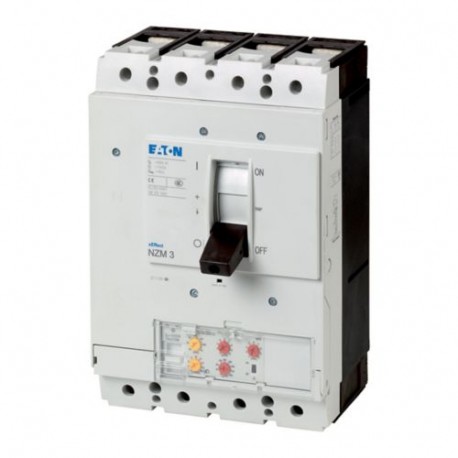

Protezione contro i contatti diretti
Dita e dorso della mano prova a VDE 0106 Parte 100
Climatiche di correzione
Calore umido, costante, IEC 60068-2-78
Calore umido, ciclico, IEC 60068-2-30
Temperatura ambienteTemperatura di stoccaggio
- 40 - + 70 °C
Temperatura ambienteOperazione
-25 - +70 °C
Meccanica resistenza agli urti (10 ms a metà sinusoidale urti secondo IEC 60068-2-27
20 (semi-sinusoidale shock 20 ms) g
Isolamento di sicurezza EN 61140Tra i contatti ausiliari e contatti principali
500 V AC
Isolamento di sicurezza EN 61140tra i contatti ausiliari
300 V AC
Posizione di montaggio
Verticale e 90° in tutte le direzioni |
| Con la XFI di guasto a terra di pubblicazione: |
- NZM1, N1, NZM2, N2: verticale e 90° in tutte le direzioni |
con il plug-in unità di |
- NZM1, N1, NZM2, N2: verticale di 90° a destra/sinistra |
con cassetto estraibile: |
- NZM3, N3: verticale di 90° a destra/sinistra |
- NZM4, N4: verticale |
con operatore remoto: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e 90° in tutte le direzioni |
Direzione di alimentazione in entrata
come richiesto
Grado di protezioneDispositivo
Operativo area controlli: IP20 (di base grado di protezione)
Grado di protezioneCustodie
Con isolante surround: IP40
Con blocco porta maniglia girevole: IP66
Grado di protezioneTerminazioni
Tunnel di collegamento: IP10
Fase isolatore e striscia terminale: IP00
Altri dati tecnici (foglio di catalogo)
Corrente nominale in = corrente nominale ininterrotta [In= Iu]
400 A
Tensione d'impulso invarianza [Uimp]Contatti principali
8000 V
Tensione d'impulso invarianza [Uimp]Contatti ausiliari
6000 V
Tensione di esercizio nominale [Ue]
690 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Uio]
1000 V
Utilizzare in rinvenuti sistemi di alimentazione
≦ 690 V
Nominale di corto circuito capacità [Icm]240 V [Icm]
187 kA
Nominale di corto circuito capacità [Icm]400/415 V [Icm]
105 kA
Nominale di corto circuito capacità [Icm]440 V-50/60 Hz [Icm]
74 kA
Nominale di corto circuito capacità [Icm]525 V 50/60 Hz [Icm]
53 kA
Nominale di corto circuito capacità [Icm]690 V 50/60 H [Ic]
40 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]240 V 50/60 Hz [Icu]
85 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
50 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]440 V-50/60 Hz [Icu]
35 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]525 V 50/60 Hz [Icu]
25 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]690 V 50/60 Hz [Icu]
20 kA
Nominale in cortocircuito Icn[Icn]Ics IEC/EN 60947 ciclo di prova O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
85 kA
Nominale in cortocircuito Icn[Icn]Ics IEC/EN 60947 ciclo di prova O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Nominale in cortocircuito Icn[Icn]Ics IEC/EN 60947 ciclo di prova O-t-CO-t-CO [Ics]440 V-50/60 Hz [Ics]
35 kA
Nominale in cortocircuito Icn[Icn]Ics IEC/EN 60947 ciclo di prova O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
13 kA
Nominale in cortocircuito Icn[Icn]Ics IEC/EN 60947 ciclo di prova O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 kA
Nominale in cortocircuito Icn[Icn]
Massima fusibile di back-up, se previsto correnti di cortocircuito al percorso di installazione di superare la capacità di commutazione dell'interruttore.
Di breve durata nominale corrente nominalet = 0.3 s [Icw]
3.3 kA
Di breve durata nominale corrente nominalet = 1 s [Icw]
3.3 kA
Categoria di utilizzo IEC/EN 60947-2
Un
Durata di vita meccanica(di cui max. 50% di viaggio da shunt/sganciatore di minima tensione) [Operazioni]
Quindici mila
La durata della vita, elettricoAC-1400 V 50/60 Hz [Operazioni]
Cinque mila
La durata della vita, elettricoAC-1415 V 50/60 Hz [Operazioni]
Cinque mila
La durata della vita, elettricoAC-1690 V 50/60 Hz [Operazioni]
Tre mila
La durata della vita, elettricoAC--3400 V 50/60 Hz [Operazioni]
Due mila
La durata della vita, elettricoAC--3415 V 50/60 Hz [Operazioni]
Due mila
La durata della vita, elettricoAC--3690 V 50/60 Hz [Operazioni]
Due mila
La durata della vita, elettricoMax. frequenza di funzionamento
60 Ops/h
Totale tempo di pausa in corto circuito
< 10 ms
Equipaggiamento Standard
Collegamento a vite
Accessori opzionali
Finestra di terminale
Tunnel terminale
connessione sul retro
Conduttore tondo di rameFinestra di terminaleSolido
2 x 16 mmDue
Conduttore tondo di rameFinestra di terminaleStranded
1 x (35 - 240)
2 x (25-120) mmDue
Conduttore tondo di rameTunnel terminaleSolido
1 x 16 mmDue
Conduttore tondo di rameTunnel terminaleStranded1 foro
1 x (16 - 185) mmDue
Conduttore tondo di rameTunnel terminaleStrandedDoppio foro di montaggio
2 x (50 - 240)
mmDue
Conduttore tondo di rameBullone terminale e parte posteriore, connessioneDiretta sull'interruttoreSolido
1 x 16
2 x 16 mmDue
Conduttore tondo di rameBullone terminale e parte posteriore, connessioneDiretta sull'interruttoreStranded
1 x (25 - 240)
2 x (25 - 240) mmDue
Conduttore tondo di rameBullone terminale e parte posteriore, connessioneConnessione larghezza di estensioneConnessione larghezza di estensione
2 x 300 mmDue
Al conduttore circolareTunnel terminaleSolido
1 x 16 mmDue
Al conduttore circolareTunnel terminaleStrandedStranded
1 x (25 - 185)2)mmDue
Al conduttore circolareTunnel terminaleStrandedDoppio foro
1 x (50 - 240)
2 x (50 - 240) mmDue
Al conduttore circolareTunnel terminaleStranded
2)Fino a 240 mm2 possono essere collegati a seconda del produttore di cavi.
Al conduttore circolareBullone terminale e parte posteriore, connessioneDiretta sull'interruttoreSolido
1 x 16
2 x (10 - 16) mmDue
Al conduttore circolareBullone terminale e parte posteriore, connessioneDiretta sull'interruttoreStranded
1 x (25 - 120)
2 x (25 - 120) mmDue
Cu striscia (numero di segmenti x larghezza x spessore segmento)Scatola terminale [min.]
6 x 16 x 0,8 mm
Cu striscia (numero di segmenti x larghezza x spessore segmento)Scatola terminale [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu striscia (numero di segmenti x larghezza x spessore segmento)Bullone terminale e parte posteriore, connessionePiatto in rame con fori [min.]
6 x 16 x 0,8 mm
Cu striscia (numero di segmenti x larghezza x spessore segmento)Bullone terminale e parte posteriore, connessionePiatto in rame con fori [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Cu striscia (numero di segmenti x larghezza x spessore segmento)Bullone terminale e parte posteriore, connessioneConnessione larghezza di estensione
(2 x) 10 x 50 x 1.0 mm
Rame con sbarre (larghezza x spessore) [mm]Bullone terminale e parte posteriore, connessioneCollegamento a vite
M10
Rame con sbarre (larghezza x spessore) [mm]Bullone terminale e parte posteriore, connessioneDiretta sull'interruttore. [min.]
20 x 5 mm
Rame con sbarre (larghezza x spessore) [mm]Bullone terminale e parte posteriore, connessioneDiretta sull'interruttore [max.]
30 x 10
+ 30 x 5 mm
Rame con sbarre (larghezza x spessore) [mm]Bullone terminale e parte posteriore, connessioneConnessione larghezza di estensioneConnessione larghezza estensione [max.]
2 x (10 x 50) mm
Cavi di controllo
1 x (0.75 - 2.5)
2 x (0.75 - 1.5 mmDue
