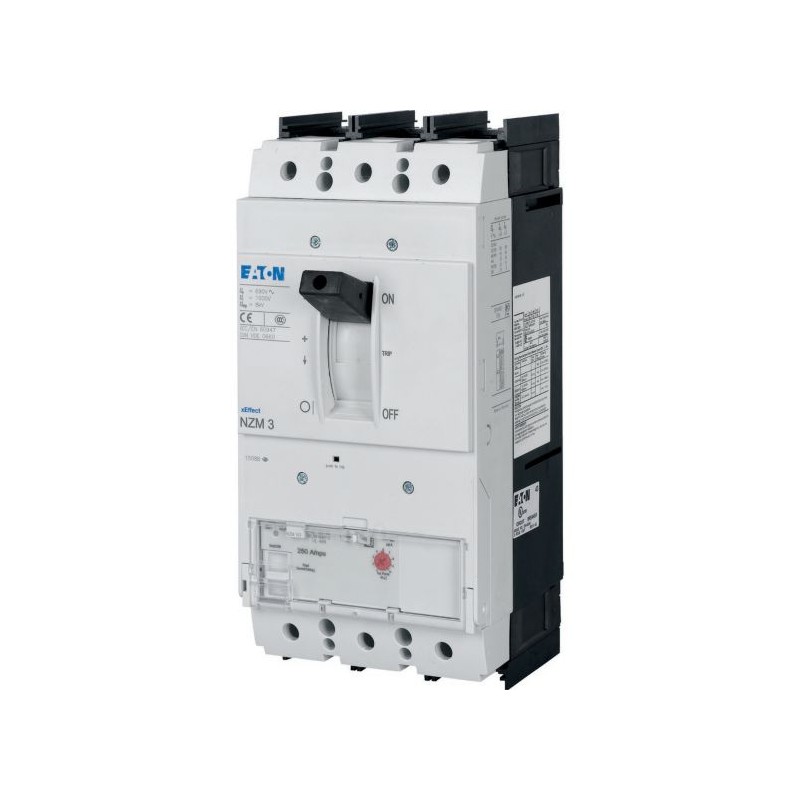

NZMN3-AEF500-NA 269280 Y7-269280 EATON ELECTRIC Interruttore automatico di potenza, 3p, 500A
NZMN3-AEF500-NA
269280
Y7-269280
EATON-MOELLER
Interruttore automatico di potenza, 3p, 500A
Int. Auto NZM, 3P, 500A, NA
Interruttore automatico NZM3, 3 poli, Potenza di commutazione SCCR 480Y/277 V 60 Hz( Icu ): 100 kA, Potenza di commutazione SCCR 480 V 60 Hz ( Icu ): 42 kA, Corrente nominale = corrente nominale ininterrotta (In = Iu ): 500 A, Tipo di installazione: Fisso, Collegamento a vite, Standard/Approvazione: UL/CSA, IEC, Funzione di protezione: Protezione del sistema e del cavo
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM interruttore automatico elettronico scatolato
Sigla catalogo
269280
EAN
4015082692803
Lunghezza/profondità del prodotto
166 mm
Altezza prodotto
297 mm
Larghezza prodotto
140 mm
Peso prodotto
6.34 kg
Conformità
RoHS conform
Certificazione/i
UL (Category Control Number DIVQ)
IEC 60947-2
UL 489
UL/CSA
CSA (Class No. 1432-01)
Specially designed for North America
CE marking
UL listed
IEC/EN 60947
CSA (File No. 22086)
IEC
CSA-C22.2 No. 5-09
UL (File No. E31593)
CSA certified
IEC 60947-2
UL 489
UL/CSA
CSA (Class No. 1432-01)
Specially designed for North America
CE marking
UL listed
IEC/EN 60947
CSA (File No. 22086)
IEC
CSA-C22.2 No. 5-09
UL (File No. E31593)
CSA certified
Codice modello
NZMN3-AEF500-NA
Specifiche del prodotto
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
- Circuiti di derivazione, circuiti di alimentazione
- Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
500 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM3
Caratteristiche
Unità di protezione
Comando a motore opzionale
Comando a motore opzionale
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Fisso
Apparecchio da incasso, tecnica a installazione fissa
Apparecchio da incasso, tecnica a installazione fissa
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
75 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
300 V AC (tra i contatti ausiliari)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Fusibile HBC in bassa tensione - max
630 A gG/gL
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Durata meccanica
15000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
450 A (660-690 V AC-3, capacità di chiusura e apertura)
500 A (690 V AC -1, capacità di chiusura e apertura)
500 A (415 V AC-1, capacità di chiusura e apertura)
630 A (380/400 V AC-1, capacità di chiusura e apertura)
500 A (690 V AC -1, capacità di chiusura e apertura)
500 A (415 V AC-1, capacità di chiusura e apertura)
630 A (380/400 V AC-1, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP00 (terminazioni, separatore di fase e collegamento bandella)
Numero di poli
A 3 poli
Capacità morsetti (conduttore in rame)
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Durata elettrica
3000 operazioni a 690 V CA-1
5000 operazioni a 400 V CA-1
2000 operazioni a 690 V CA-3
2000 operazioni a 415 V AC-3
2000 operazioni a 400 V AC-3
5000 operazioni a 400 V CA-1
2000 operazioni a 690 V CA-3
2000 operazioni a 415 V AC-3
2000 operazioni a 400 V AC-3
Funzioni
Interruttore automatico del limitatore di corrente
Protezione cavi e impianti
Protezione cavi e impianti
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
500 A
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 10 ms
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.3 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.3 kA
Impostazione sganciatore per cortocircuito istantaneo - max
4000 A
Impostazione sgancio in cortocircuito istantaneo - min
1000 A
Capacità morsetti (cavo di comando)
16 mm² - 18 mm² (2x)
14 mm² - 18 mm² (1x)
14 mm² - 18 mm² (1x)
Capacità morsetti (busbar in rame)
Min. 20 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M10 sul collegamento a vite lato posteriore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
M10 sul collegamento a vite lato posteriore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
16 mm² - 185 mm² (1x) sul morsetto a tunnel
500 mm² (2x) sulla prolunga in larghezza lato posteriore
500 mm² (2x) sulla prolunga in larghezza lato posteriore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
350 mm² (2x) diretto al collegamento posteriore dell'interruttore
4 mm² - 350 mm² (1x) diretto al collegamento posteriore dell'interruttore
2 mm² - 500 mm² (1x) sul morsetto a mantello
4 mm² - 350 mm² (1x) sul morsetto a tunnel
4 mm² - 350 mm² (1x) diretto al collegamento posteriore dell'interruttore
2 mm² - 500 mm² (1x) sul morsetto a mantello
4 mm² - 350 mm² (1x) sul morsetto a tunnel
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
4000 A
Impostazione corrente istantanea (Ii) - min
1000 A
Numero di attivazioni all’ora - max
60
Impostazione corrente di sovraccarico (Ir) - max
500 A
Impostazione corrente di sovraccarico (Ir) - min
500 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
85 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
50 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
35 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
13 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
5 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
105 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
74 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
40 kA
Morsetti standard
Morsetto a vite
Tensione nominale di esercizio Ue (UL) - max
600 V
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
187 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
1000 V AC
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 500 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 50 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 500 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1000 A |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMN3-AEF500-NA Y7-269280 269280 FR_265895.pdf | 4 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
