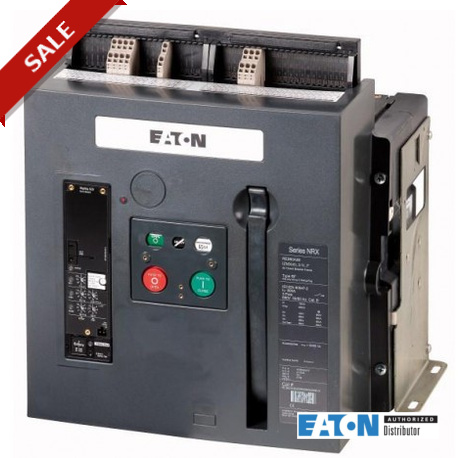

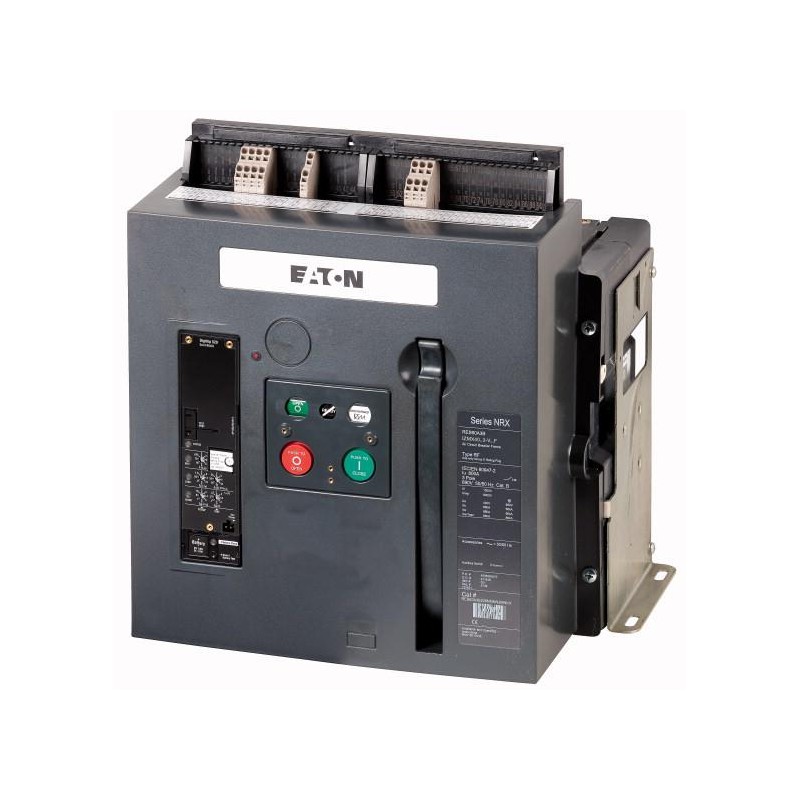

IZMX40B3-V40F 149676 EATON ELECTRIC Interruttore automatico di potenza, 3p, 4000 A, fisso Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

IZMX40B3-V40F 149676 EATON ELECTRIC Interruttore automatico di potenza, 3p, 4000 A, fisso

IZMX40B3-V40F

149676

EATON-MOELLER

Interruttore automatico di potenza, 3p, 4000 A, fisso

Maggiori dettagli


Home > EATON - MOELLER

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Programma di fornitura
Assortimento
 Interruttore aperto/interruttore di potenza
Assortimento
 Interruttore aperto
Portata
 Fino a 4000 A
Funzione di protezione
 protezione selettiva
Tecnica di installazione
 Montaggio fisso
I collegamenti principali devono essere ordinati separatamente.
Grandezza
 IZMX40
Tecnica di sgancio
 Sganciatore elettronico
Norma/Approvazione
 IEC
Numero di poli
 A 3 poli
Grado di protezione
 IP20, IP55 con calotta di protezione, cornice porta IP41
adatto per selettività di zona
equipaggiabile successivamente con un'ampia gamma di accessori
Corrente nominale = corrente nominale ininterrotta
 In= Iu A 4000
fino a 440 V 50/60 Hz
 Icu kA 66
fino a 440 V 50/60 Hz
 Ics kA 66
Sganciatore termico min.
 Ir A 2000
Sganciatore termico max.
 Ir A 4000
senza ritardo
 Ii= Inx … 2 - 12, OFF
con ritardo
 Isd= Irx … 2 - 10
Dati tecnici
Generalità
Conformità alle norme
 IEC/EN 60947
Temperatura ambiente
Stoccaggio
 ϑ °C -40 - +70
Temperatura ambiente
 °C -25 - +70
Posizione di montaggio
Categoria d'uso
 b
Grado di protezione
 IP20, IP55 con calotta di protezione, cornice porta IP41
Senso di alimentazione
 A piacere
Circuito principale
Corrente nominale = corrente nominale ininterrotta
 In= Iu A 4000
Corrente nominale ininterrotta a 50 ℃
 Iu A 4000
Corrente nominale ininterrotta a 60 ℃
 Iu A 3650
Corrente nominale ininterrotta a 70 ℃
 Iu A 3500
Tensione nominale di tenuta ad impulso
 Uimp V AC 12000
Tensione nominale di impiego
 Ue V AC 690
Impiego in rete IT fino aU= 440 V
 IIT kA 57.6
Categoria di sovratensione/grado di inquinamento
 III/3
Tensione nominale di isolamento
 Ui V 1000
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito
 Icm
fino a 440 V 50/60 Hz
 Icm kA 145
fino a 690 V 50/60 Hz
 Icm kA 145
Corrente nominale di breve durata ammissibile 50/60 Hz
t = 1 s
 Icw kA 66
t = 3 s
 Icw kA 53
Potere nominale di interruzione sotto cortocircuito Icn
 Icn
IcuIEC/EN 60947 sequenza di commutazione O-t-CO
fino a 240 V 50/60 Hz
 Icu kA 66
fino a 440 V 50/60 Hz
 Icu kA 66
fino a 690 V 50/60 Hz
 Icu kA 66
IcsIEC/EN 60947 sequenza di commutazione O-t-CO-t-CO
fino a 240 V 50/60 Hz
 Ics kA 66
fino a 440 V 50/60 Hz
 Ics kA 66
fino a 690 V 50/60 Hz
 Ics kA 66
Tempi di commutazione
Tempo di inserzione tramite bobina di inserzione
 ms 35
Tempo di disinserzione totale tramite sganciatore a lancio di corrente
 ms 22
Tempo di disinserzione totale tramite sganciatore di minima tensione
 ms 37
Tempo di disinserzione totale con sgancio magnetico istantaneo (fino a estinzione completa dell'arco)
 ms 45
Frequenza di manovra massima
 Manovre/h 60
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasi
A incasso fisso
 W 600
Peso
A incasso fisso
a 3 poli
 kg 43
a 4 poli
 kg 56
Sezioni di collegamento
Sbarra in Cu
A incasso fisso
nero
 mm 4 x 100 x 10
Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un "declassamento" che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise.


Corrente ininterrotta ammessa per interruttori automatici, utilizzati in presenza di temperature diverse all'interno di un quadro elettrico. Le temperature interne previste possono essere stimate in base alle norme IEC applicabili.

L'indicazione della corrente ininterrotta nominale vale con collegamenti principali verticali.
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / disgiuntore per protezione trasformatori, generatori e impianti (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti ([email protected] [AJZ716013])
corrente nominale permanente Iu
 A 4000
tensione nominale
 V 690 - 690
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
 kA 66
intervallo di regolazione sganciatore di sovraccarico
 A 2000 - 4000
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
 A 8000 - 40000
intervallo di regolazione dell’attivatore di corto circuito non ritardato
 A 8000 - 48000
protezione dalle dispersioni a terra integrata
 no
tipo di collegamento circuito elettrico principale
 collegamento su guida
tipologia costruttiva dell'apparecchio
 apparecchio da incasso, tecnica a installazione fissa
adatto per montaggio su guida a cappello
 no
montaggio su guida a DIN opzionale
 no
numero di contatti ausiliari, contatti di riposo
 0
numero di contatti ausiliari, contatti di chiusura
 0
numero di contatti ausiliari, invertitori
 2
segnalatore di intervento presente
 sì
con sganciatore di minima tensione
 no
numero di poli
 3
posizione del collegamento per circuito elettrico principale
 dietro
esecuzione dell’elemento di azionamento
 pulsante
apparecchio completo con unità di sicurezza
 sì
azionamento a motore integrato
 no
azionamento a motore opzionale
 sì
grado di protezione (IP)
 IP20
