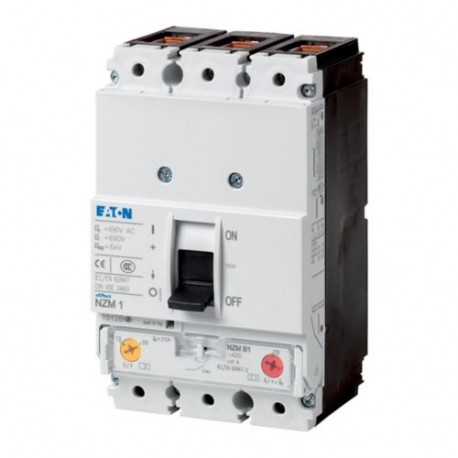

NZMB1-A32-NA 281561 Y7-281561 EATON ELECTRIC Interruttore automatico di potenza, 3p, 32A
NZMB1-A32-NA
281561
Y7-281561
EATON-MOELLER
Interruttore automatico di potenza, 3p, 32A
NZM-NA, 3P, 32A
Interruttore automatico NZM1, 3 poli, Potenza di commutazione SCCR 480 V 60 Hz( Icu ): 25 kA, Corrente nominale = corrente nominale ininterrotta (In = Iu ): 32 A, Tipo di installazione: Fisso, Morsetto a scatola, Standard/Approvazione: UL/CSA, IEC, Funzione di protezione: Protezione del sistema e dei cavi
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM interruttore automatico magnetotermico scatolato
Sigla catalogo
281561
EAN
4015082815615
Lunghezza/profondità del prodotto
88 mm
Altezza prodotto
165.5 mm
Larghezza prodotto
90 mm
Peso prodotto
1.083 kg
Conformità
RoHS conform
Certificazione/i
CSA-C22.2 No. 5-09
CSA (File No. 22086)
UL listed
UL 489
UL/CSA
UL (Category Control Number DIVQ)
UL (File No. E31593)
CSA certified
Specially designed for North America
IEC 60947-2
CE marking
IEC
IEC/EN 60947
CSA (Class No. 1432-01)
CSA (File No. 22086)
UL listed
UL 489
UL/CSA
UL (Category Control Number DIVQ)
UL (File No. E31593)
CSA certified
Specially designed for North America
IEC 60947-2
CE marking
IEC
IEC/EN 60947
CSA (Class No. 1432-01)
Codice modello
NZMB1-A32-NA
Specifiche del prodotto
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
- Circuiti di derivazione, circuiti di alimentazione
- Utilizzo in sistemi di alimentazione non messi a terra a 440 V
Valore nominale intensità di corrente
32 A
Tensione nominale
440 V - 440 V
Tipo di telaio dell'interruttore automatico di potenza
NZM1
Caratteristiche
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Apparecchio da incasso, tecnica a installazione fissa
Fisso
montaggio su guida a DIN opzionale
Fisso
montaggio su guida a DIN opzionale
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido ciclico, secondo IEC 60068-2-30
Dissipazione apparecchiature, dipendente da corrente
9.31 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
300 V AC (tra i contatti ausiliari)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Fusibile HBC in bassa tensione - max
200 A gG/gL
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
morsetto telaio
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
125 A (415 V AC-1, capacità di chiusura e apertura)
160 A (380/400 V AC-1, capacità di chiusura e apertura)
160 A (380/400 V AC-1, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
IP40 (con cornice)
Grado di protezione (terminazioni)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP10 (morsetto a tunnel)
IP10 (morsetto a tunnel)
Numero di poli
A 3 poli
Capacità morsetti (conduttore in rame)
Max. 9 segmenti da 9 mm x 0,8 mm sul morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Durata elettrica
7500 operazioni a 400 V CA-1
Funzioni
Protezione cavi e impianti
Interruttore automatico del limitatore di corrente
Interruttore automatico del limitatore di corrente
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
32 A
Black-out
9.3 W
Sistema di sgancio
Sganciatore magnetotermico
Tempo totale di interruzione al cortocircuito
< 10 ms
Impostazione sganciatore per cortocircuito istantaneo - max
350 A
Impostazione sgancio in cortocircuito istantaneo - min
350 A
Capacità morsetti (cavo di comando)
16 mm² - 18 mm² (2x)
14 mm² - 18 mm² (1x)
14 mm² - 18 mm² (1x)
Capacità morsetti (busbar in rame)
M6 sul collegamento a vite lato posteriore
Max. 16 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Min. 12 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 16 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Min. 12 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in rame)
6 mm² - 12 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 12 mm² (1x) sul morsetto a mantello
6 mm² (1x) sul morsetto a tunnel
6 mm² - 9 mm² (2x) diretto al collegamento posteriore dell'interruttore
6 mm² - 12 mm² (1x) sul morsetto a mantello
6 mm² (1x) sul morsetto a tunnel
6 mm² - 9 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
4 mm² - 2/0 mm² (1x) diretto al collegamento posteriore dell'interruttore
4 mm² - 3/0 mm² (1x) sul morsetto a tunnel
4 mm² - 2/0 mm² (1x) sul morsetto a mantello
4 mm² - 3/0 mm² (1x) sul morsetto a tunnel
4 mm² - 2/0 mm² (1x) sul morsetto a mantello
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
350 A
Impostazione corrente istantanea (Ii) - min
350 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
32 A
Impostazione corrente di sovraccarico (Ir) - min
25 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
30 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
25 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
18.5 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
53 kA
Morsetti standard
Morsetti a mantello
Tensione nominale di esercizio Ue (UL) - max
480 Y / 277 V
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
63 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
6000 V
Tensione nominale di isolamento (Ui)
690 V AC
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 32 A |
| tensione nominale (EF003977) | 440 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 25 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 25 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 350 A |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | morsetto telaio |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | Sì |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | No |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMB1-A32-NA Y7-281561 281561 ES_112739.pdf | 4 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
