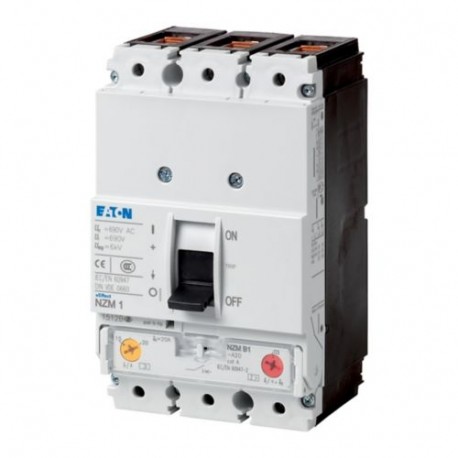

NZMB1-A25-NA 281560 EATON ELECTRIC Interruttore automatico di potenza, 3p, 25A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMB1-A25-NA 281560 EATON ELECTRIC Interruttore automatico di potenza, 3p, 25A

NZMB1-A25-NA

281560

EATON-MOELLER

Interruttore automatico di potenza, 3p, 25A

Maggiori dettagli


apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $256.30
Prezzo unitario: $256.30

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli



Interruttore automatico di potenza, 3p, 25A
Interruttore automatico di potenza NZM1, A 3 poli, Potere d'interruzione SCCR 480 V 60 Hz( Icu ): 25 kA, Corrente nominale = corrente nominale ininterrotta Corrente nominale = corrente nominale ininterrotta( In = Iu ): 25 A, Tecnica di installazione: Montaggio fisso, Dotazione standard: Morsetto a mantello, Norma/Approvazione: UL/CSA, IEC, Funzione di protezione: protezione impianti e cavi

Programma di fornitura

Assortimento
interruttore automatico di potenza
Funzione di protezione
protezione impianti e cavi
Norma/Approvazione
IEC, UL
Tecnica di sgancio
Sganciatore magnetotermico
Tecnica di installazione
Montaggio fisso
Descrizione
Sganciatori termici regolabili lr
Grandezza
NZM1
Numero di poli
A 3 poli
Dotazione standard
Morsetto a mantello
Potere d'interruzione
SCCR 480Y/277 V 60 Hz [Icu]
25 kA
Corrente nominale = corrente nominale ininterrotta [In= Iu]
Corrente nominale = corrente nominale ininterrotta [In= Iu]
25 A
Campo di taratura
Sganciatore termico[Ir]
20 - 25 A
Sganciatore magnetico[Irm]senza ritardo[Ii= Inx …]
350 A fisso

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
20 (durata dell'urto 20 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Posizione di montaggioPosizione di montaggio
Verticale e ruotato di 90° in ogni direzione
con modulo di protezione differenziale XFI:
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione
con dispositivo rimovibile:
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra
con dispositivo estraibile:
- NZM3, N3: verticale, 90° destra/sinistra
- NZM4, N4: verticale
con comando a distanza:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione

Senso di alimentazione
A piacere
Grado di protezioneApparecchio
nel campo degli elementi di comando: IP20 (grado di protezione base)
Grado di protezioneCustodia
con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
Grado di protezioneMorsetti di collegamento
Morsetto a tunnel: IP10
Separatore di fase e morsetto per bandelle: IP00
Interruttori automatici di potenza
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
6000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale di impiego [Ue]
440 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V
Impiego in reti senza messa a terra
≦ 440 V
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito [Icm]240 V [Icm]
63 kA
Potere nominale di chiusura sotto corto circuito [Icm]400/415 V [Icm]
53 kA
Potere nominale di chiusura sotto corto circuito [Icm]440 V 50/60 Hz [Icm]
53 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V, 50/60 Hz [Icu]
30 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V, 50/60 Hz [Icu]
25 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V, 50/60 Hz [Icu]
25 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]240 V, 50/60 Hz [Ics]
30 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]400/415 V, 50/60 Hz [Ics]
25 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]440 V 50/60 Hz [Ics]
18.5 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Max. fusibile NH
200 A gG/gL
Potere nominale di interruzione sotto cortocircuito Icn[Icn]
Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Dati tecnici, a differenza dei prodotti per il mercato IEC
Potere d'interruzione interruttori NA (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCR
SCCR 240 V 60 Hz [Icu]
35 kA
Dati tecnici, a differenza dei prodotti per il mercato IEC
Potere d'interruzione interruttori NA (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCR
SCCR 480Y/277 V 60 Hz [Icu]
25 kA
Categoria d'uso secondo IEC/EN 60947-2
A
Durata, meccanica (scatto max. 50% da parte dello sganciatore A/U) [Manovre]
20000
Durata, elettricaAC-1400 V 50/60 Hz [Manovre]
7500
Durata, elettricaMax. frequenza di manovra [man/h]
120 man/h
Tempo totale di interruzione al cortocircuito
< 10 ms
Sezioni di collegamento
Dotazione standard
Morsetto a mantello
Cavo circolare CuMorsetto a mantelloRigido
1 x (12 - 6) mm2
Cavo circolare CuMorsetto a mantelloFlessibile
1 x (4 - 2/0) mm2
Cavo circolare CuMorsetto a tunnelRigido
1 x 6 mm2
Cavo circolare CuMorsetto a tunnelflessibileflessibile
1 x (4 - 3/0) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x (12 - 6)
2 x (9 - 6) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (4 - 2/0) mm2
Cavo in alluminio o rameMorsetto a tunnelrigido
1 x 16 mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
2 x 9 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
9 x 9 x 0.8 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M6
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
12 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
16 x 5 mm
Cavi di comando
1 x (18 - 14)
2 x (18 - 16) mm2

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
25 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
8.78 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Interuttore di protezione per trasformatori e motori (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti (ecl@ss13-27-37-04-09 [AJZ716018])
Corrente nominale permanente Iu
25 A
Tensione nominale
440 - 440 V
Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
25 kA
Intervallo di regolazione sganciatore di sovraccarico
20 - 25 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
0 - 0 A
Intervallo di regolazione dell’attivatore di corto circuito non ritardato
350 - 350 A
Potenza dissipata
8.8 W
Tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
Protezione dalle dispersioni a terra integrata
No
Tipo di collegamento circuito elettrico principale
Morsetto telaio
Adatto per montaggio su guida a cappello
No
Montaggio su guida a DIN opzionale
Si
Numero di contatti ausiliari, normalmente chiusi
0
Numero di contatti ausiliari, normalmente aperto
0
Numero di contatti ausiliari, di scambio
0
Segnalatore di intervento presente
No
Con sganciatore di minima tensione integrato
No
Numero di poli
3
Posizione del collegamento per circuito elettrico principale
Davanti
Tipologia di azionamento
Levetta singola
Apparecchio completo con unità di sicurezza
Si
Azionamento a motore integrato
No
Azionamento a motore opzionale
No
Grado di protezione (IP)
IP20

Approvazioni

Product Standards
UL 489; IEC 60947-2; CE marking
UL File No.
E31593
UL Category Control No.
DIVQ
North America Certification
UL listed
Specially designed for North America
Yes
Suitable for
Feeder circuits, branch circuits
Current Limiting Circuit-Breaker
Yes
Max. Voltage Rating
480Y/277 V
Degree of Protection
IEC: IP20; UL/CSA Type: -

Datasheet - PDF

Titolo: Dimensione: Tipo:
NZMB1-A25-NA 281560 IT_281560.pdf 124 Kbytes   NZMB1-A25-NA  281560 IT_281560.pdf
