NZMH3-ME220 265789 0004315570 EATON ELECTRIC Interruttore automatico di potenza, 3p, 220A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

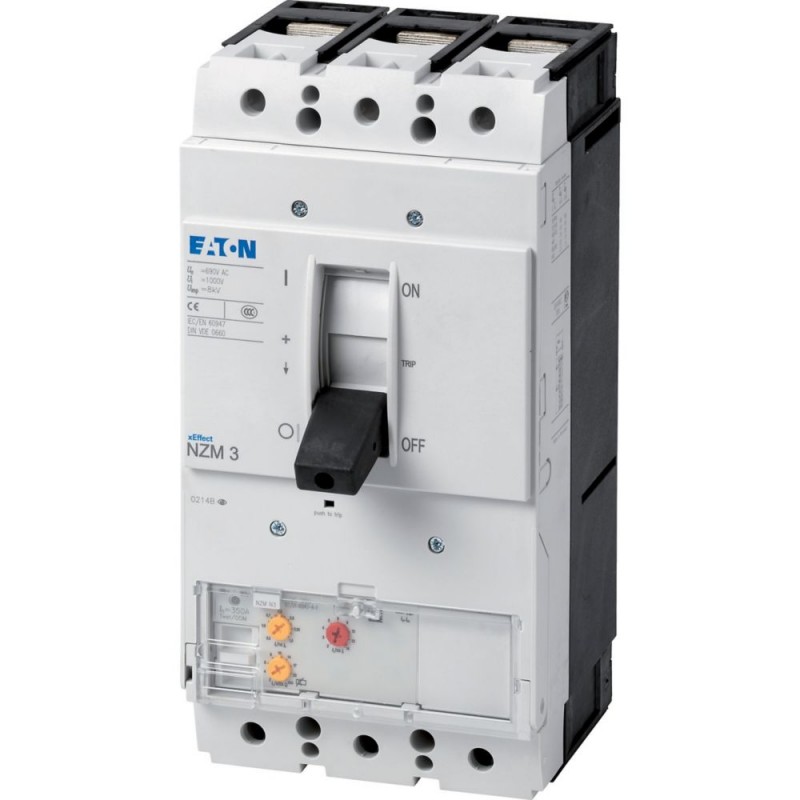

NZMH3-ME220 265789 0004315570 EATON ELECTRIC Interruttore automatico di potenza, 3p, 220A

NZMH3-ME220

265789

0004315570

EATON-MOELLER

Interruttore automatico di potenza, 3p, 220A

Maggiori dettagli


apparecchi elettrici a bassa tensione > Interruttore automatico salva motore

Interruttori automatici con custodia modellata NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $2,085.17
Prezzo unitario: $2,085.17

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli



Interruttore automatico di potenza, 3p, 220A
Gli interruttori automatici di potenza della serie NZM..-ME coprono con quattro sole grandezze compatte tutti i tipi di applicazione e sono indicati per il mercato IEC. Il montaggio è sempre flessibile grazie a gruppi funzionali modulari. Con sganciatore elettronico per protezione motore con sensibilità alla mancanza di fase. Nota: IEC/EN 60947-4-1, IEC/EN 60947-2 misurazione del valore effettivo e “memoria termica”., impostazione della classe d'intervento regolabile tr: 2-20s a 6xIr o infinito (senza sganciatore termico)

Programma di fornitura

Assortimento
interruttore automatico di potenza
Funzione di protezione
Protezione motore
0000SPC-571
Norma/Approvazione
IEC
Tecnica di installazione
Montaggio fisso
Tecnica di sgancio
Sganciatore elettronico
Grandezza
NZM3
Descrizione
IEC/EN 60947-4-1, IEC/EN 60947-2
Gli interruttori automatici di potenza soddisfano tutti i requisiti della categoria d'uso AC‐-3.
Misurazione del valore effettivo e “memoria termica”
impostazione della classe d'intervento regolabile tr a 6 x Ir o infinito (senza sganciatore termico)
Tutte le indicazioni di potenza AC-3 sono valide per il collegamento diretto in condizioni d'esercizio normali tramite interruttore automatico di potenza. Se in condizioni d'esercizio normali AC-3 scatta o interviene una protezione, per l'interruttore automatico di potenza si ritiene valida la corrente nominale ininterrotta In = lu.
Numero di poli
A 3 poli
Dotazione standard
collegamento a vite
Potere d'interruzione
400/415 V 50 Hz [Icu]
150 kA
Corrente nominale = corrente nominale ininterrotta [In= Iu]
220 A
Campo di taratura
Sganciatore termico[Ir]
110 - 220 A
Sganciatore magnetico[Irm]senza ritardo[Ii= Inx …]
2 - 14
Potenza nominale d'impiego AC-3 50/60 Hz [P]
380 V 400 V [P]
110 kW
660 V 690 V [P]
200 kW
Potenza nominale d'impiego AC-3 50/60 Hz [P]
400 V [P]
110 kW
660 V 690 V [P]
200 kW
Corrente nominale d'impiego AC-3 50/60 Hz [Ie]
400 V [Ie]
196 A
690 V
202 A

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Protezione contro contatti accidentali
protezione contro i contatti con le dita e il dorso della mano secondo VDE 0106 parte 100
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Resistenza agli urti (semionda 10 ms) secondo IEC 60068-2-27
20 (durata dell'urto 20 ms) g
Sezionamento sicuro secondo EN 61140tra contatti ausiliari e contatti principali
500 V AC
Sezionamento sicuro secondo EN 61140tra contatti ausiliari
300 V AC
Posizione di montaggio
Verticale e ruotato di 90° in ogni direzione
con modulo di protezione differenziale XFI:
- NZM1, N1, NZM2, N2: verticale e ruotato di 90° in ogni direzione
con dispositivo rimovibile:
- NZM1, N1, NZM2, N2: verticale, 90° destra/sinistra
con dispositivo estraibile:
- NZM3, N3: verticale, 90° destra/sinistra
- NZM4, N4: verticale
con comando a distanza:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: verticale e ruotato di 90° in ogni direzione

Senso di alimentazione
A piacere
Grado di protezioneApparecchio
nel campo degli elementi di comando: IP20 (grado di protezione base)
Grado di protezioneCustodia
con cornice: IP40
con maniglia per comando rinviato e bloccoporta: IP66
Grado di protezioneMorsetti di collegamento
Morsetto a tunnel: IP10
Separatore di fase e morsetto per bandelle: IP00
Altri dati tecnici (catalogo sfogliabile)
Interruttori automatici di potenza
Corrente nominale = corrente nominale ininterrotta [In= Iu]
220 A
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale di impiego [Ue]
690 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Impiego in reti senza messa a terra
≦ 690 V
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito [Icm]240 V [Icm]
330 kA
Potere nominale di chiusura sotto corto circuito [Icm]400/415 V [Icm]
330 kA
Potere nominale di chiusura sotto corto circuito [Icm]440 V 50/60 Hz [Icm]
286 kA
Potere nominale di chiusura sotto corto circuito [Icm]525 V 50/60 Hz [Icm]
143 kA
Potere nominale di chiusura sotto corto circuito [Icm]690 V 50/60 Hz [Icm]
74 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V, 50/60 Hz [Icu]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V, 50/60 Hz [Icu]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V, 50/60 Hz [Icu]
130 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]525 V, 50/60 Hz [Icu]
65 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]690 V, 50/60 Hz [Icu]
35 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]240 V, 50/60 Hz [Ics]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]400/415 V, 50/60 Hz [Ics]
150 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]440 V 50/60 Hz [Ics]
130 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]525 V, 50/60 Hz [Ics]
33 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]690 V 50/60 Hz [Ics]
9 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]
Massima sicurezza, quando la corrente di corto circuito prevista nel punto di installazione supera il potere di interruzione dell'interruttore automatico di potenza.
Corrente nominale di breve durata ammissibilet = 0,3 s [Icw]
3.3 kA
Corrente nominale di breve durata ammissibilet = 1 s [Icw]
3.3 kA
Categoria d'uso secondo IEC/EN 60947-2
A
Durata, meccanica (scatto max. 50% da parte dello sganciatore A/U) [Manovre]
15000
Durata, elettricaAC-1400 V 50/60 Hz [Manovre]
5000
Durata, elettricaAC-1415 V 50/60 Hz [Manovre]
5000
Durata, elettricaAC-1690 V, 50/60 Hz [Manovre]
3000
Durata, elettricaAC-3400 V 50/60 Hz [Manovre]
2000
Durata, elettricaAC-3415 V 50/60 Hz [Manovre]
2000
Durata, elettricaAC-3690 V, 50/60 Hz [Manovre]
2000
Durata, elettricaMax. frequenza di manovra [man/h]
60 man/h
Tempo totale di interruzione al cortocircuito
< 10 ms
Sezioni di collegamento
Dotazione standard
collegamento a vite
Accessori opzionali
Morsetti a mantello
Morsetti a tunnel
Attacchi posteriori
Cavo circolare CuMorsetto a mantelloRigido
2 x 16 mm2
Cavo circolare CuMorsetto a mantelloFlessibile
1 x (35 - 240)
2 x (25-120) mm2
Cavo circolare CuMorsetto a tunnelRigido
1 x 16 mm2
Cavo circolare CuMorsetto a tunnelflessibile1 foro
1 x (16-185) mm2
Cavo circolare CuMorsetto a tunnelflessibileForo doppio
2 x (50 - 240) mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x 16 mm2
Cavo circolare CuCollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 240)
2 x (25 - 240) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate
2 x 300 mm2
Conduttore circolare AIMorsetto a tunnelrigido
1 x 16 mm2
Conduttore circolare AIMorsetto a tunnelflessibileflessibile
1 x (25 - 185)2)mm2
Conduttore circolare AIMorsetto a tunnelflessibileDoppio foro
1 x (50 - 240)
2 x (50 - 240) mm2
Conduttore circolare AIMorsetto a tunnelflessibile
2)In base alla casa produttrice dei cavi, collegabile fino a 240 mm²
Conduttore circolare AICollegamento a bullone e collegamento posterioredirettamente sull'interruttorerigido
1 x 16
2 x (10 - 16) mm2
Conduttore circolare AICollegamento a bullone e collegamento posterioredirettamente sull'interruttoreflessibile
1 x (25 - 120)
2 x (25 - 120) mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto a mantello [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2 x) 10 x 50 x 1.0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
20 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
30 x 10
+ 30 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (10 x 50) mm
Cavi di comando
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
220 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
14.52 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / disgiuntore per protezione motore (EC000074)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttori di potenza per combinazioni d¦avviamento ([email protected] [AGZ529016])
intervallo di regolazione sganciatore di sovraccarico
110 - 220 A
intervallo di regolazione dell’attivatore di corto circuito non ritardato
220 - 3080 A
con protezione termica
sensibile a guasto di fase
tecnica di intervento
elettronico
tensione d’esercizio nominale
690 - 690 V
corrente nominale permanente Iu
220 A
potenza d’esercizio nominale per AC-3, 230 V
55 kW
potenza d’esercizio nominale per AC-3, 400 V
110 kW
tipo di collegamento circuito elettrico principale
raccordo a vite
esecuzione dell’elemento di azionamento
bilanciere
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
con interruttore ausiliario integrato
no
con sganciatore di minima tensione integrato
no
numero di poli
3
corrente limite nominale di disinserzione al corto circuito a 400 V, AC
150 kA
grado di protezione (IP)
IP20
altezza
275 mm
larghezza
140 mm
profondità
166 mm

Curve caratteristiche

Caratteristica
123U182
Caratteristica
1230DIA-11
Corrente passante
Caratteristica
1230DIA-21
Energia passante

Dimensioni

123X330
① Spazio di spegnimento, distanza di sicurezza minima rispetto ad altre superfici
② Distanza di sicurezza minima rispetto a parti vicine
123X553

Datasheet - PDF

Titolo: Dimensione: Tipo:
NZMH3-ME220 0004315570 265789 IT_265789.pdf 605 Kbytes   NZMH3-ME220 0004315570 265789 IT_265789.pdf

Recensioni: (0)

Nessun commento per il momento.

Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
  Captcha
  Inserisci recensione

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
