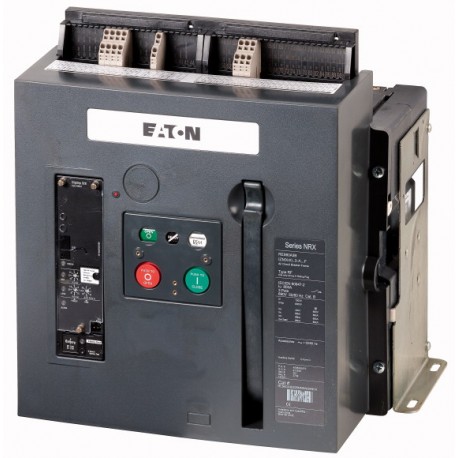

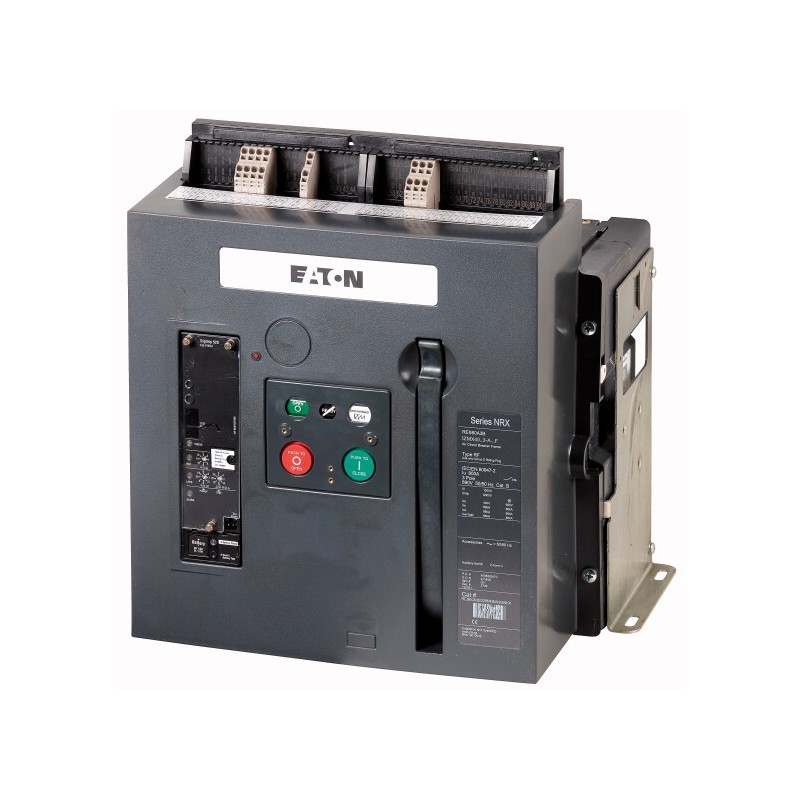

IZMX40H3-A20F 149729 RESC203B22MNMNN2MN1X EATON ELECTRIC Interruttore automatico di potenza, 3p, 2000 A, fis.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

IZMX40H3-A20F 149729 RESC203B22MNMNN2MN1X EATON ELECTRIC Interruttore automatico di potenza, 3p, 2000 A, fis..

IZMX40H3-A20F

149729

RESC203B22MNMNN2MN1X

EATON-MOELLER

Interruttore automatico di potenza, 3p, 2000 A, fisso

Maggiori dettagli


Home > EATON - MOELLER

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Interruttore automatico di potenza, 3p, 2000 A, fisso
Interruttore automatico di potenza IZMX40 ( Interruttore aperto/interruttore di potenza), A 3 poli, Portata: Fino a 4000 A, Corrente nominale = corrente nominale ininterrotta( In = Iu): 2000 A, Potere limite nominale d'interruzione al corto circuito fino a 440V/690V 42/42( Icu): 105 kA, Potere nominale d'interruzione fino a 440V/690V 42/42( Ics): 105 kA, Sganciatore termico min.( Ir): 1000 A, Sganciatore termico max.( Ir): 2000 A, Tecnica di installazione: Montaggio fisso, Norma/Approvazione: IEC, Funzione di protezione: Protezione impianti

Programma di fornitura

Assortimento
Interruttore aperto/interruttore di potenza
Assortimento
Interruttore aperto
Portata
Fino a 4000 A
Funzione di protezione
Protezione impianti
Tecnica di installazione
Montaggio fisso
Grandezza
IZMX40
Tecnica di sgancio
Sganciatore elettronico
Norma/Approvazione
IEC
Numero di poli
A 3 poli
Grado di protezione
IP20, IP55 con calotta di protezione, cornice porta IP41
equipaggiabile successivamente con un'ampia gamma di accessori
Corrente nominale = corrente nominale ininterrotta [In= Iu]
2000 A
Potere limite nominale d'interruzione al corto circuito fino a 440V/690V 42/42 [Icu]
105 kA
Potere nominale d'interruzione fino a 440V/690V 42/42 [Ics]
105 kA
Sganciatore termico min. [Ir]
1000 A
Sganciatore termico max. [Ir]
2000 A
senza ritardo[Ii= Inx …]
2 - 12
Note

I collegamenti principali devono essere ordinati separatamente.

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947
Temperatura ambienteStoccaggio [ϑ]
-40 - +70 °C
Temperatura ambienteFunzionamento (a giorno)
-25 - +70 °C
Posizione di montaggio
123N098
123N099
Categoria d'uso
b
Grado di protezione
IP20, IP55 con calotta di protezione, cornice porta IP41
Senso di alimentazione
A piacere
Circuito principale
Corrente nominale = corrente nominale ininterrotta [In= Iu]
2000 A
Corrente nominale ininterrotta a 50 ℃ [Iu]
2000 A
Corrente nominale ininterrotta a 60 ℃ [Iu]
2000 A
Corrente nominale ininterrotta a 70 ℃ [Iu]
2000 A
Tensione nominale di tenuta ad impulso [Uimp]
12000 V AC
Tensione nominale di impiego [Ue]
690 V AC
Impiego in rete IT fino aU= 440 V [IIT]
57.6 kA
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito [Icm]fino a 440 V 50/60 Hz [Icm]
231 kA
Potere nominale di chiusura sotto corto circuito [Icm]fino a 690 V 50/60 Hz [Icm]
166 kA
Corrente nominale di breve durata ammissibile 50/60 Hzt = 1 s [Icw]
85 kA
Corrente nominale di breve durata ammissibile 50/60 Hzt = 3 s [Icw]
66 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcuIEC/EN 60947 sequenza di commutazione O-t-COfino a 240 V 50/60 Hz [Icu]
105 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcuIEC/EN 60947 sequenza di commutazione O-t-COfino a 440 V 50/60 Hz [Icu]
105 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcuIEC/EN 60947 sequenza di commutazione O-t-COfino a 690 V 50/60 Hz [Icu]
75 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcsIEC/EN 60947 sequenza di commutazione O-t-CO-t-COfino a 240 V 50/60 Hz [Ics]
105 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcsIEC/EN 60947 sequenza di commutazione O-t-CO-t-COfino a 440 V 50/60 Hz [Ics]
105 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]IcsIEC/EN 60947 sequenza di commutazione O-t-CO-t-COfino a 690 V 50/60 Hz [Ics]
75 kA
Tempi di commutazioneTempo di inserzione tramite bobina di inserzione
35 ms
Tempi di commutazioneTempo di disinserzione totale tramite sganciatore a lancio di corrente
22 ms
Tempi di commutazioneTempo di disinserzione totale tramite sganciatore di minima tensione
37 ms
Tempi di commutazioneTempo di disinserzione totale con sgancio magnetico istantaneo (fino a estinzione completa dell'arco)
45 ms
Frequenza di manovra massima [Manovre/h]
60
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasiA incasso fisso
150 W
Peso
A incasso fissoa 3 poli
43 kg
A incasso fissoa 4 poli
56 kg
Sezioni di collegamento
Sbarra in CuA incasso fissonero
2 x 80 x 10 mm
Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un "declassamento" che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise.

Corrente ininterrotta ammessa per interruttori automatici, utilizzati in caso di variazioni di temperatura all'interno degli impianti di comando. Le temperature interne possono essere stimate in base alle norme IEC applicabili.

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
2000 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
150 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / disgiuntore per protezione trasformatori, generatori e impianti (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti ([email protected] [AJZ716013])
corrente nominale permanente Iu
2000 A
tensione nominale
690 - 690 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
105 kA
intervallo di regolazione sganciatore di sovraccarico
1000 - 2000 A
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
0 - 0 A
intervallo di regolazione dell’attivatore di corto circuito non ritardato
4000 - 24000 A
protezione dalle dispersioni a terra integrata
no
tipo di collegamento circuito elettrico principale
collegamento su guida
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
adatto per montaggio su guida a cappello
no
montaggio su guida a DIN opzionale
no
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
2
segnalatore di intervento presente
sì
con sganciatore di minima tensione
no
numero di poli
3
posizione del collegamento per circuito elettrico principale
dietro
esecuzione dell’elemento di azionamento
pulsante
apparecchio completo con unità di sicurezza
sì
azionamento a motore integrato
no
azionamento a motore opzionale
sì
grado di protezione (IP)
IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX40H3-A20F RESC203B22MNMNN2MN1X 149729 IT_149729.pdf 279 Kbytes IZMX40H3-A20F RESC203B22MNMNN2MN1X 149729 IT_149729.pdf
