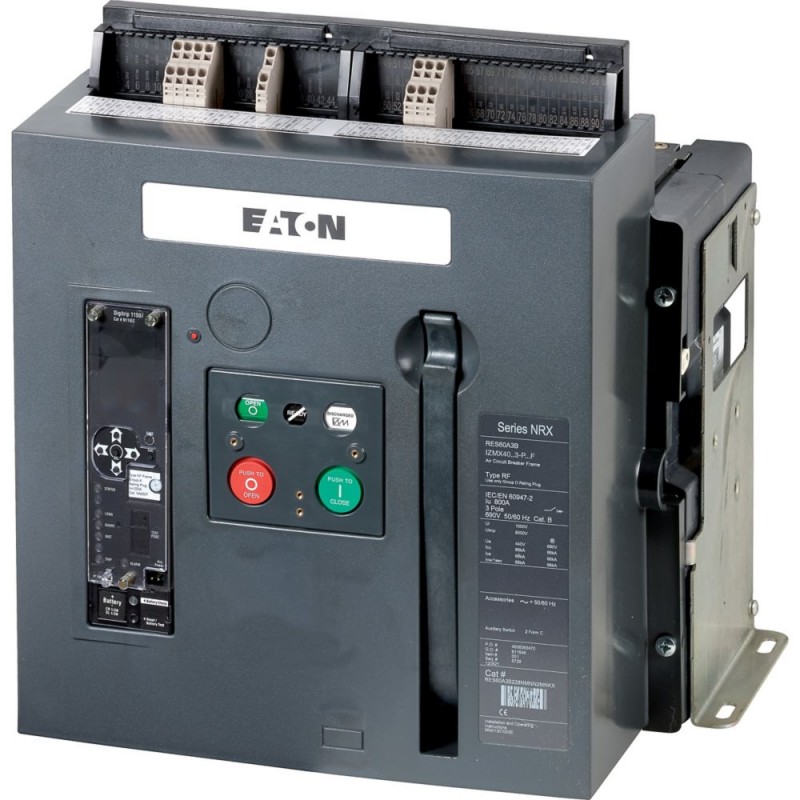

IZMX40B3-P20F 149689 EATON ELECTRIC Interruttore automatico di potenza, 3p, 2000 A, fisso
IZMX40B3-P20F
149689
EATON-MOELLER
Interruttore automatico di potenza, 3p, 2000 A, fisso
IZMX40 Interruttore automatico (Interruttori automatici aria/Sezionatori), 3 poli, Campo di corrente: fino a 4000 A, Corrente nominale = corrente nominale ininterrotta ( In = Iu): 2000 A, fino a 440 V 50/60 Hz ( Icu): 66 kA, fino a 440 V 50/60 Hz ( Ics): 66 kA, Sganciatore di sovraccarico, min. ( Ir): 1000 A, Sganciatore di sovraccarico, max. ( Ir): 2000 A, Tipo di installazione: Fisso, Standard/Approvazione: IEC, Funzione di protezione: Protezione professionale
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Home > EATON - MOELLER
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Programma di fornitura
Assortimento | Interruttore aperto/interruttore di potenza | ||
Assortimento | Interruttore aperto | ||
Portata | Fino a 4000 A | ||
Funzione di protezione | Protezione professionale | ||
Tecnica di installazione | Montaggio fisso | ||
Grandezza | IZMX40 | ||
Tecnica di sgancio | Sganciatore elettronico | ||
Norma/Approvazione | IEC | ||
Numero di poli | A 3 poli | ||
Grado di protezione | IP20, IP55 con calotta di protezione, cornice porta IP41 | ||
| adatto per selettività di zona adatto per la comunicazione con monitoraggio sistema integrato con possibilità di test integrata con display LCD grafico a colori equipaggiabile successivamente con un'ampia gamma di accessori | |||
Corrente nominale = corrente nominale ininterrotta | In= Iu | A | 2000 |
fino a 440 V 50/60 Hz | Icu | kA | 66 |
fino a 440 V 50/60 Hz | Ics | kA | 66 |
Sganciatore termico min. | Ir | A | 1000 |
Sganciatore termico max. | Ir | A | 2000 |
senza ritardo | Ii= Inx … | 2 - 12, OFF | |
con ritardo | Isd= Irx … | 2 - 10 | |
| Note Modulo esterno di misurazione tensione IZMX-DTP-PTM necessario |
Dati tecnici
| Generalità | |||
Conformità alle norme | IEC/EN 60947 | ||
Temperatura ambiente | |||
Stoccaggio | ϑ | °C | -40 - +70 ((apparecchi con display LCD -20 - +70) |
Funzionamento (a giorno) | °C | -25 - +70 ((apparecchi con display LCD -20 - +70) | |
Posizione di montaggio | |||
Categoria d'uso | b | ||
Grado di protezione | IP20, IP55 con calotta di protezione, cornice porta IP41 | ||
Senso di alimentazione | A piacere | ||
| Circuito principale | |||
Corrente nominale = corrente nominale ininterrotta | In= Iu | A | 2000 |
Corrente nominale ininterrotta a 50 ℃ | Iu | A | 2000 |
Corrente nominale ininterrotta a 60 ℃ | Iu | A | 2000 |
Corrente nominale ininterrotta a 70 ℃ | Iu | A | 2000 |
Tensione nominale di tenuta ad impulso | Uimp | V AC | 12000 |
Tensione nominale di impiego | Ue | V AC | 690 |
Impiego in rete IT fino aU= 440 V | IIT | kA | 36 |
Categoria di sovratensione/grado di inquinamento | III/3 | ||
Tensione nominale di isolamento | Ui | V | 1000 |
| Potere d'interruzione | |||
Potere nominale di chiusura sotto corto circuito | Icm | ||
fino a 440 V 50/60 Hz | Icm | kA | 145 |
fino a 690 V 50/60 Hz | Icm | kA | 145 |
Corrente nominale di breve durata ammissibile 50/60 Hz | |||
t = 1 s | Icw | kA | 66 |
t = 3 s | Icw | kA | 53 |
Potere nominale di interruzione sotto cortocircuito Icn | Icn | ||
IcuIEC/EN 60947 sequenza di commutazione O-t-CO | |||
fino a 240 V 50/60 Hz | Icu | kA | 66 |
fino a 440 V 50/60 Hz | Icu | kA | 66 |
fino a 690 V 50/60 Hz | Icu | kA | 66 |
IcsIEC/EN 60947 sequenza di commutazione O-t-CO-t-CO | |||
fino a 240 V 50/60 Hz | Ics | kA | 66 |
fino a 440 V 50/60 Hz | Ics | kA | 66 |
fino a 690 V 50/60 Hz | Ics | kA | 66 |
Tempi di commutazione | |||
Tempo di inserzione tramite bobina di inserzione | ms | 35 | |
Tempo di disinserzione totale tramite sganciatore a lancio di corrente | ms | 22 | |
Tempo di disinserzione totale tramite sganciatore di minima tensione | ms | 37 | |
Tempo di disinserzione totale con sgancio magnetico istantaneo (fino a estinzione completa dell'arco) | ms | 45 | |
Frequenza di manovra massima | Manovre/h | 60 | |
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasi | |||
A incasso fisso | W | 220 | |
| Peso | |||
A incasso fisso | |||
a 3 poli | kg | 43 | |
a 4 poli | kg | 56 | |
| Sezioni di collegamento | |||
Sbarra in Cu | |||
A incasso fisso | |||
nero | mm | 2 x 80 x 10 | |
| Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un declassamento che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise. | |||
| Corrente ininterrotta ammessa per interruttori automatici, utilizzati in caso di variazioni di temperatura all'interno degli impianti di comando. Le temperature interne possono essere stimate in base alle norme IEC applicabili. | |||
Note | Modulo esterno di misurazione tensione IZMX-DTP-PTM necessario |
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto | |||
Corrente nominale d'impiego per i dati relativi alla dissipazione | In | A | 2000 |
Dissipazione dell'apparecchio, in funzione della corrente | Pvid | W | 220 |
Temperatura ambiente di servizio min. | °C | -25 | |
Temperatura ambiente di servizio max. | °C | 70 | |
Verifiche di progetto IEC/EN 61439 | |||
10.2 Idoneità di materiali e componenti | |||
10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.1 Resistenza dell'involucro al calore | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.4 Resistenza all'irradiazione UV | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.6 Prova d'urto | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.7 Diciture | I requisiti della norma di prodotto sono soddisfatti. | ||
10.3 Grado di protezione degli involucri | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.4 Vie di dispersione aerea e superficiale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.5 Protezione contro scosse elettriche | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.6 Montaggio incassato di apparecchi | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.7 Circuiti interni e collegamenti | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.8 Collegamenti per conduttori introdotti dall'esterno | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9 Caratteristiche d’isolamento | |||
10.9.2 Rigidità dielettrica a frequenza di rete | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.3 Tensione di tenuta a impulso | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.4 Verifica di involucri in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.10 Riscaldamento | Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature. | ||
10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.12 EMC | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
Dati tecnici secondo ETIM 6.0
Rated permanent current Iu | A | 2000 | |
Rated voltage | V | 690 - 690 | |
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz | kA | 66 | |
Overload release current setting | A | 1000 - 2000 | |
Adjustment range short-term delayed short-circuit release | A | 4000 - 20000 | |
Adjustment range undelayed short-circuit release | A | 4000 - 24000 | |
Integrated earth fault protection | No | ||
Type of electrical connection of main circuit | Rail connection | ||
Device construction | Built-in device fixed built-in technique | ||
Suitable for DIN rail (top hat rail) mounting | No | ||
DIN rail (top hat rail) mounting optional | No | ||
Number of auxiliary contacts as normally closed contact | 0 | ||
Number of auxiliary contacts as normally open contact | 0 | ||
Number of auxiliary contacts as change-over contact | 2 | ||
Switched-off indicator available | Yes | ||
With under voltage release | No | ||
Number of poles | 3 | ||
Position of connection for main current circuit | Back side | ||
Type of control element | Push button | ||
Complete device with protection unit | Yes | ||
Motor drive integrated | No | ||
Motor drive optional | Yes | ||
Degree of protection (IP) | IP20 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 2000 A |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 66 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1000 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 4000 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 4000 A |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | collegamento su guida |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 2 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | No |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
