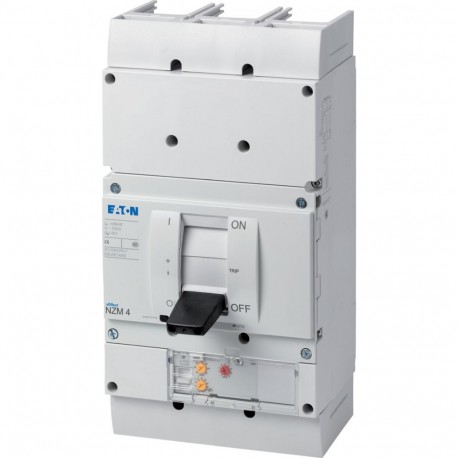

NZMH4-ME1400-S1 290385 Y7-290385 EATON ELECTRIC Interruttore automatico di potenza, 3p, 1400A 1000V Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMH4-ME1400-S1 290385 Y7-290385 EATON ELECTRIC Interruttore automatico di potenza, 3p, 1400A 1000V

NZMH4-ME1400-S1

290385

Y7-290385

EATON-MOELLER

Interruttore automatico di potenza, 3p, 1400A 1000V

Auto NZM, 3P, 1400A, 1000V

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 1400A 1000V

Serie NZM.. Gli interruttori automatici -ME coprono tutti i casi applicativi con solo quattro dimensioni compatte e sono adatti per il mercato IEC. I gruppi funzionali modulari rendono sempre flessibile il montaggio. Con sganciatore elettronico per la protezione del motore con sensibilità ai guasti di fase. Note: Misurazione RMS e memoria termica, regolazione del ritardo regolabile per superare i picchi di corrente tr: da 2-20 a 6xIr, nonché all'infinito (senza rilascio di sovraccarico), NZM... Tipo di terminale S1: NZM... XKSA, NZM4 copertura richiesta... Tipo di morsetto S1: Collegamento a sbarre isolato (collegamento a vite NZM4-XKS)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $7,935.80
Prezzo unitario: $7,935.80
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker electronic
Catalog Number
290385
EAN
4015082903855
Product Length/Depth
401 mm
Product Height
207 mm
Product Width
210 mm
Product Weight
21 kg
Compliances
RoHS conform
Certifications
IEC
Model Code
NZMH4-ME1400-S1

Dati tecnici - elettrici

Voltage rating
1000 V - 1000 V
Rated insulation voltage (Ui)
1000 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated short-time withstand current (t = 0.3 s)
19.2 kA
Rated short-time withstand current (t = 1 s)
19.2 kA
Amperage Rating
1400 A
Instantaneous current setting (Ii) - min
1400 A
Instantaneous current setting (Ii) - max
19600 A
Overload current setting (Ir) - min
700 A
Overload current setting (Ir) - max
1400 A
Short-circuit release non-delayed setting - min
1400 A
Short-circuit release non-delayed setting - max
19600 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
63 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
37 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 1000 V, 50/60 Hz
15 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
275 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
143 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
100 kA
Rated short-circuit making capacity Icm at 1000 V, 50/60 Hz
40 kA
Rated operating power at AC-3, 230 V
450 kW
Rated operating power at AC-3, 400 V
800 kW
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
B
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
500 operations at 1000 V AC-1
Direction of incoming supply
As required

Dati tecnici - comunicazione

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated short-time withstand current (t = 0.3 s)
19.2 kA
Rated short-time withstand current (t = 1 s)
19.2 kA
Amperage Rating
1400 A
Instantaneous current setting (Ii) - min
1400 A
Instantaneous current setting (Ii) - max
19600 A
Overload current setting (Ir) - min
700 A
Overload current setting (Ir) - max
1400 A
Short-circuit release non-delayed setting - min
1400 A
Short-circuit release non-delayed setting - max
19600 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
63 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
37 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 1000 V, 50/60 Hz
15 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
275 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
143 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
100 kA
Rated short-circuit making capacity Icm at 1000 V, 50/60 Hz
40 kA
Rated operating power at AC-3, 230 V
450 kW
Rated operating power at AC-3, 400 V
800 kW
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
B
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
500 operations at 1000 V AC-1
Direction of incoming supply
As required

Dati tecnici - meccanici

Mounting Method
Built-in device fixed built-in technique
Fixed
Degree of protection
IP20
Switch off technique
Electronic
Lifespan, mechanical
10000 operations

ETIM for 290385 Apparecchi elettrici a bassa tensione (EC000074)
Caratteristica Valore
campo di corrente dell'interruttore di sovraccarico (EF002336) 700 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 1400 A
con protezione termica da sovratensioni (EF006233) Sì
sensibile a guasto di fase (EF007400) Sì
tecnica di intervento (EF007007) elettronico
tensione d'esercizio nominale (EF001435) 1000 V
potenza d'esercizio nominale per AC-3, 230 V (EF007025) 450 kW
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 800 kW
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
tipo di elemento di azionamento (EF006976) bilanciere
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
con interruttore ausiliario integrato (EF001387) No
con sganciatore di minima tensione integrato (EF001390) No
numero di poli (EF001391) 3
corrente limite nominale di disinserzione al corto circuito a 400 V, AC (EF007049) 50 kA
grado di protezione (IP) (EF005474) IP20
altezza (EF000040) 207 mm
larghezza (EF000008) 210 mm
profondità (EF000049) 401 mm
