> >>NZMB2-A125-SVE 113192 ELECTRIC Interruttore automatico di potenza, 3p, 125A, adattatore
Prodotto precedente Prodotto successivo

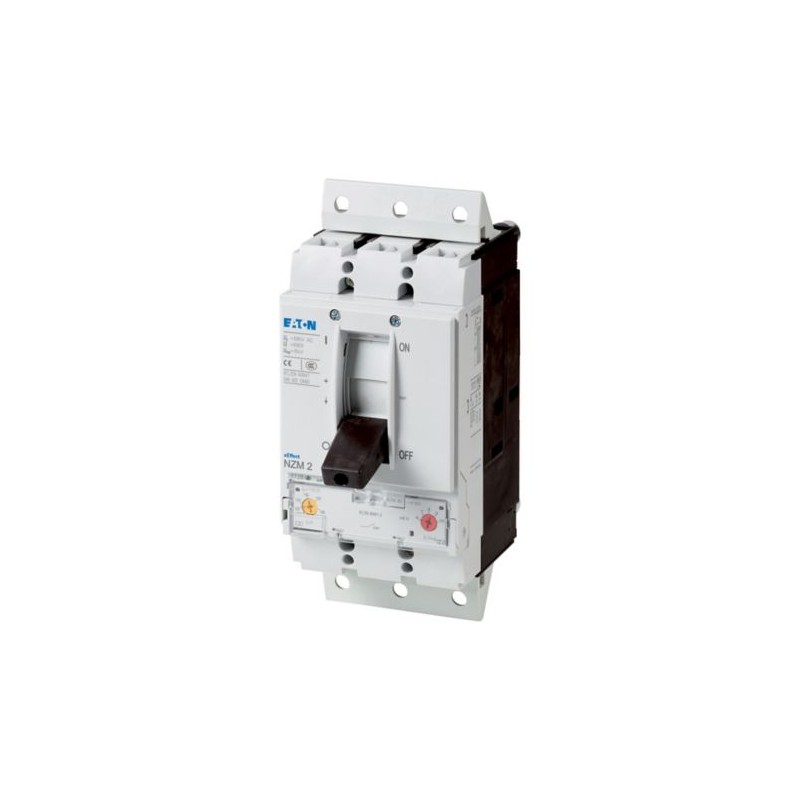

NZMB2-A125-SVE 113192 EATON ELECTRIC Interruttore automatico di potenza, 3p, 125A, adattatore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMB2-A125-SVE 113192 EATON ELECTRIC Interruttore automatico di potenza, 3p, 125A, adattatore

NZMB2-A125-SVE

113192

EATON-MOELLER

Interruttore automatico di potenza, 3p, 125A, adattatore

Maggiori dettagli


apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $650.72
Prezzo unitario: $650.72

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Interruttore, 3p, 125A, modulo plug-in
Serie NZM interruttori di coprire tutti i casi di applicazione, con soli quattro dimensioni compatte e sono adatti per l'IEC mercato. L'installazione è sempre flessibile grazie all'utilizzo modulare di gruppi di funzioni.

Programma di consegna

Standard/Approvazione
IEC
Tipo di installazione
Unità Plug-in
Equipaggiamento Standard
Collegamento a vite
Capacità di commutazione
400/415 V 50 Hz [Icu]
25 kA
Corrente nominale in = corrente nominale ininterrotta [In= Iu]
Corrente nominale in = corrente nominale ininterrotta [In= Iu]
Cento venti cinque
Gamma di impostazione
Di intervento per sovraccarico[Ir]
100 - 125
Corto circuito versioni[Irm]Non ritardata[Iio= Inx ...]
6 - 10

Dati tecnici

Generale
Temperatura ambienteTemperatura di stoccaggio
- 40 - + 70 °C
Temperatura ambienteOperazione
-25 - +70 °C
Interruttori di circuito
Corrente nominale in = corrente nominale ininterrotta [In= Iu]
Cento venti cinque
Capacità di commutazione
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]240 V 50/60 Hz [Icu]
30 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
25 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]440 V-50/60 Hz [Icu]
25 kA
Nominale in cortocircuito Icn[Icn]Icu IEC/EN 60947 ciclo di prova O-t-CO [Icu]525 V 50/60 Hz [Icu]
15 kA
La capacità dei morsetti
Equipaggiamento Standard
Collegamento a vite

Verifica di progetto secondo la norma IEC/EN 61439

Dati tecnici per la verifica della progettazione
Attrezzature di dissipazione di calore, corrente-dipendente [Pvid]
27.61 W
Temperatura di funzionamento min.
-25 °C
Temperatura ambiente di funzionamento max.
+70 °C
IEC/EN 61439 verifica della progettazione
10.2 Resistenza dei materiali e componenti10.2.2 resistenza alla Corrosione
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.1 Verifica della stabilità termica di custodie
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.2 Verifica della resistenza dei materiali isolanti al calore normale
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.3.3 Verifica della resistenza dei materiali isolanti al calore anormale e al fuoco a causa di effetti interni elettrici
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.4 Resistenza ai raggi ultravioletti (UV)
Soddisfa la norma di prodotto requisiti.
10.2 Resistenza dei materiali e componenti10.2.5 di Sollevamento
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.2 Resistenza dei materiali e componenti10.2.6 impatto Meccanico
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.2 Resistenza dei materiali e componenti10.2.7 Iscrizioni
Soddisfa la norma di prodotto requisiti.
10.3 Grado di protezione delle ASSEMBLEE
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.4 le Distanze in aria e superficiali rispetto delle distanze
Soddisfa la norma di prodotto requisiti.
10.5 Protezione contro le scosse elettriche
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.6 Incorporazione di dispositivi di commutazione e componenti
Non si applica, in quanto l'intero impianto di distribuzione deve essere valutata.
10.7 Interno di circuiti elettrici e le connessioni
È il pannello del generatore di responsabilità.
10.8 Connessioni per i conduttori esterni
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.2 Potenza-frequenza di forza elettrica
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.3 relativa a specifiche di tenuta ad Impulso tensione
È il pannello del generatore di responsabilità.
10.9 proprietà di Isolamento10.9.4 Test di contenitori di materiale isolante
È il pannello del generatore di responsabilità.
10.10 aumento di Temperatura
Quadrista è responsabile per l'aumento di temperatura di calcolo. Eaton fornirà la dissipazione di calore dei dati per i dispositivi.
10.11 Corto circuito valutazione
È il pannello del generatore di responsabilità. Le specifiche per l'impianto di distribuzione deve essere osservato.
10.12 compatibilità Elettromagnetica
È il pannello del generatore di responsabilità. Le specifiche per l'impianto di distribuzione deve essere osservato.
10.13 funzione Meccanica
Il dispositivo soddisfa i requisiti, a condizione che le informazioni nel foglietto di istruzioni (IL) viene osservato.

Dati tecnici ETIM 7.0

Bassa tensione di componenti industriali (EG000017) / Alimentazione interruttore per trafo/generatore/installazione di protezione (EC000228)
Ingegneria elettrica, automazione, controllo di processo ingegneria / Bassa tensione, la tecnologia di switch / interruttore di Circuito (LV < 1 kV) / interruttore di Circuito per il trasformatore di alimentazione, generatore e sistema di protezione ([email protected] [AJZ716013])
Nominale corrente permanente Ui
Cento venti cinque
Tensione nominale
440 - 440 V
Nominale in cortocircuito lcu a 400 V, 50 Hz
25 kA
Sovraccarico di corrente rilascio di impostazione
100 - 125
Gamma di regolazione a breve termine ritardo di corto circuito di rilascio
0 - 0 di Un
Gamma di regolazione senza ritardo di corto circuito di rilascio
750 - 1250 A
Integrato di guasto a terra di protezione
No
Tipo di collegamento elettrico del circuito principale
Collegamento a vite
La costruzione del dispositivo
Built-in del dispositivo plug-in tecnica
Adatto per guida DIN guida din montaggio
No
Guida DIN guida din montaggio opzionale
Sì
Numero di contatti ausiliari come contatto normalmente chiuso
Zero
Numero di contatti ausiliari come contatto normalmente aperto
Zero
Numero di contatti ausiliari come contatto
Zero
Con spento indicatore
No
Con sotto tensione di rilascio
No
Numero di poli
Tre
Posizione di collegamento per il circuito di corrente principale
Lato anteriore
Tipo di elemento di controllo
Interruttore a levetta
Apparecchio completo di unità di protezione
Sì
Motore integrato
No
Motore auto opzionale
Sì
Grado di protezione (IP)
IP20

Caratteristiche

Curva caratteristica
123U176
Curva caratteristica
1230DIA-49
Curva caratteristica
1230DIA-53

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZMB2-A125-SVE 113192 IT_113192.pdf 423 Kbytes NZMB2-A125-SVE 113192 IT_113192.pdf
