NZMN4-VEF1000-NA 271140 Y7-271140 EATON ELECTRIC Interruttore automatico di potenza, 3p, 1000A Visualizza ingrandito

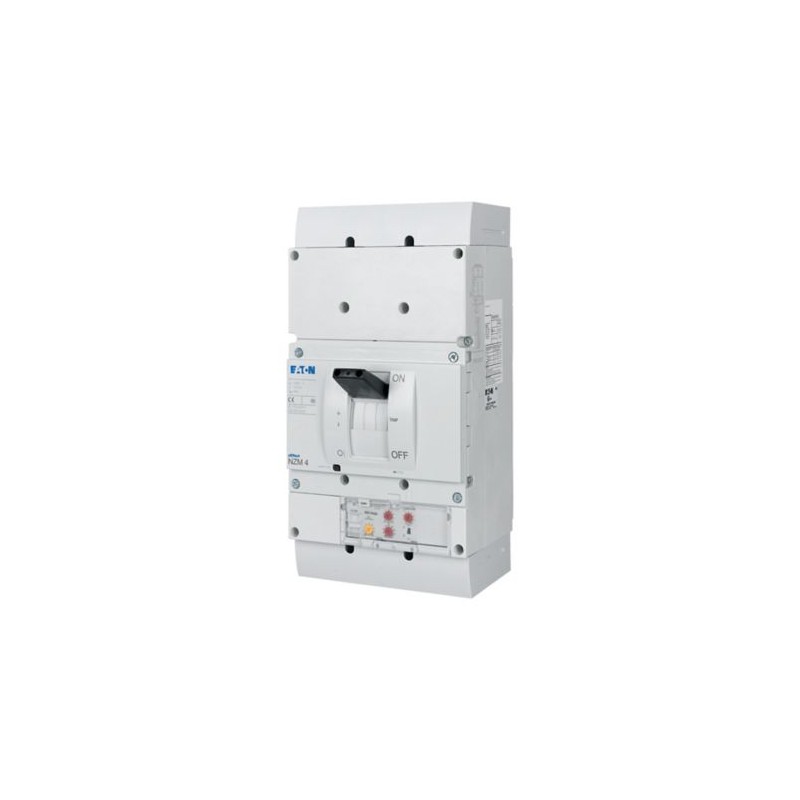

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMN4-VEF1000-NA 271140 Y7-271140 EATON ELECTRIC Interruttore automatico di potenza, 3p, 1000A

NZMN4-VEF1000-NA

271140

Y7-271140

EATON-MOELLER

Interruttore automatico di potenza, 3p, 1000A

Automatico NZM-NA, 3P, 1000A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 1000A, N4-VEF1000-NA

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $6,261.60
Prezzo unitario: $6,261.60
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM - Molded case circuit breaker
Sigla catalogo
271140
EAN
4015082711405
Lunghezza/profondità del prodotto
401 mm
Altezza prodotto
207 mm
Larghezza prodotto
210 mm
Peso prodotto
21 kg
Conformità
RoHS conform
Certificazione/i
CE marking
UL listed
UL (Category Control Number DIVQ)
IEC/EN 60947
UL 489
Specially designed for North America
IEC
CSA-C22.2 No. 5-09
CSA (Class No. 1432-01)
UL (File No. E31593)
IEC 60947-2
UL/CSA
CSA certified
CSA (File No. 22086)
Codice modello
NZMN4-VEF1000-NA

Specifiche del prodotto

Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
  • Circuiti di derivazione, circuiti di alimentazione
  • Utilizzo in sistemi di alimentazione non messi a terra a 525 V
Valore nominale intensità di corrente
1000 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
NZM4
Caratteristiche
Comando a motore opzionale
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
apparecchio da incasso, tecnica a installazione fissa
Fisso
montaggio su guida a DIN opzionale
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Dissipazione apparecchiature, dipendente da corrente
165 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Fusibile HBC in bassa tensione - max
2 x 630 A gG/gL
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20 (grado di protezione base), nell'area dei comandi di funzionamento)
IP20
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Durata meccanica
10000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
2000 A (380/400 V AC-1, capacità di chiusura e apertura)
1000 A (660-690 V AC-3, capacità di chiusura e apertura)
1000 A (690 V AC -1, capacità di chiusura e apertura)
1600 A (415 V AC-1, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP10 (morsetto a tunnel)
Numero di poli
a 3 poli
Capacità morsetti (conduttore in rame)
Min. 6 segmenti da 16 mm x 0,8 mm su morsetto conduttore piatto
Max. 10 segmenti da 32 mm x 1 mm (2x) su morsetto conduttore piatto
10 segmenti di 50 mm x 1 mm (2x) at 1-foro piastro modulo
Min. 10 segmenti di 50 mm x 1 mm (2x) sul collegamento posteriore (perforato)
Max. 10 segmenti di 50 mm x 1 mm (2x) sul collegamento posteriore (perforato)
10 segmenti di 80 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
NA: come per IEC
Durata elettrica
2000 operazioni a 400 V AC-3
3000 operazioni a 400 V AC-1
1000 operazioni a 690 V AC-3
2000 operazioni a 690 V AC-1
2000 operazioni a 415 V AC-3
Funzioni
Protezione impianto, cavo, selettiva e generatore
Resistenza agli urti
15 g (semionda 11 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
1000 A
Sistema di sgancio
Sganciatore elettronico
Tempo totale di interruzione al cortocircuito
< 25 ms (≦ 415 V); < 35 ms (> 415 V)
Corrente nominale ammissibile di breve durata (t = 0,3 s)
19.2 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
19.2 kA
Impostazione ritardo sgancio in cortocircuito - max
10000 A
Impostazione ritardo sgancio in cortocircuito - min
2000 A
Impostazione sganciatore per cortocircuito istantaneo - max
12000 A
Impostazione sgancio in cortocircuito istantaneo - min
2000 A
Capacità morsetti (cavo di comando)
14 mm² - 18 mm² (1x)
16 mm² - 18 mm² (2x)
Capacità morsetti (busbar in rame)
M10 sul collegamento a vite lato posteriore
Min. 25 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Max. 50 mm x 10 mm (2x) diretto al colleg. lato posteriore dell'interruttore
Min. 25 mm x 5 mm sulla piastra del modulo 1 foro a lato posteriore
Max. 50 mm x 10 mm (2x) sulla piastra del modulo 1-foro a lato posteriore
50 mm x 10 mm (2x) sulla piastra del modulo 2 fori lato posteriore
Min. 60 mm x 10 mm sulla prolunga in larghezza lato posteriore
Max. 80 mm x 10 mm (2x) sulla prolunga in larghezza lato posteriore
NA: come per IEC
Capacità morsetti (conduttore/cavo a treccia in rame)
50 mm² - 240 mm² (4x) sul morsetto a tunnel a 4 fori
120 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
50 mm² - 185 mm² (4x) diretto al collegamento posteriore dell'interruttore
Min. 120 mm² - 300 mm² (1x) sulla flangia del modulo a 1 foro lato posteriore
Max. 95 mm² - 300 mm² (2x) sulla piastra del modulo a 1 foro lato posteriore
Min. 95 mm² - 185 mm² (2x) sulla piastra del modulo a 2 fori lato posteriore
Max. 35 mm² - 185 mm² (4x) sulla piastra del modulo a 2 fori lato posteriore
300 mm² (4x) sulla prolunga in larghezza lato posteriore
95 mm² - 240 mm² (6x) sulla prolunga in larghezza lato posteriore
NA: AWG 0- kcmil 500 (4x) sul morsetto a tunnel a 4 fori
NA: kcmil 250 - kcmil 350 (1x) diretto al collegamento posteriore dell’interruttore
NA: AWG 0 - kcmil 350 (4x) diretto al collegamento posteriore dell’interruttore
NA: min. kcmil 250 - kcmil 600 (1x) sulla piastra del modulo a 1 foro lato posteriore
NA: max. AWG 3/0 - kcmil 600 (2x) sulla piastra del modulo a 1 foro lato posteriore
NA: min. AWG 3/0 - kcmil 350 (2x) sulla piastra del modulo a 2 fori lato posteriore
NA: max. AWG 2 - kcmil 350 (4x) sulla piastra del modulo a 2 fori lato posteriore
NA: kcmil 600 (4x) sulla prolunga in larghezza lato posteriore
NA: AWG 3/0 - kcmil 500 (6x) sulla prolunga in larghezza lato posteriore
Capacità morsetti (conduttore/cavo a treccia in alluminio)
Min. 185 mm² - 240 mm² (1x) sulla flangia del modulo a 1 foro lato posteriore
Max. 70 mm² - 185 mm² (2x) sulla piastra del modulo a 1 foro lato posteriore
50 mm² (4x) sulla piastra del modulo a 2 fori lato posteriore
240 mm² (2x) sulla prolunga in larghezza lato posteriore
70 mm² - 240 mm² (6x) sulla prolunga in larghezza lato posteriore
NA: conduttore in alluminio non applicabile
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
10000 A
Impostazione corrente ritardo corto (Isd) - min
2000 A
Impostazione corrente istantanea (Ii) - max
12000 A
Impostazione corrente istantanea (Ii) - min
2000 A
Numero di attivazioni all’ora - max
60
Impostazione corrente di sovraccarico (Ir) - max
1000 A
Impostazione corrente di sovraccarico (Ir) - min
1000 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
37 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
37 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
26 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
19 kA
Capacità di interr. nom. in cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
15 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
105 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
74 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
40 kA
Morsetti standard
Colleg. a vite,Facolt.:Tunnel terminale,Colleg. posteriore,Striscia di colleg.
Tensione nominale di esercizio Ue (UL) - max
600 V
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
105 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Tensione nominale di isolamento (Ui)
1000 V AC

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMN4-VEF1000-NA Y7-271140 271140 ES_265996.pdf 3 Mbytes NZMN4-VEF1000-NA Y7-271140 271140 ES_265996.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
