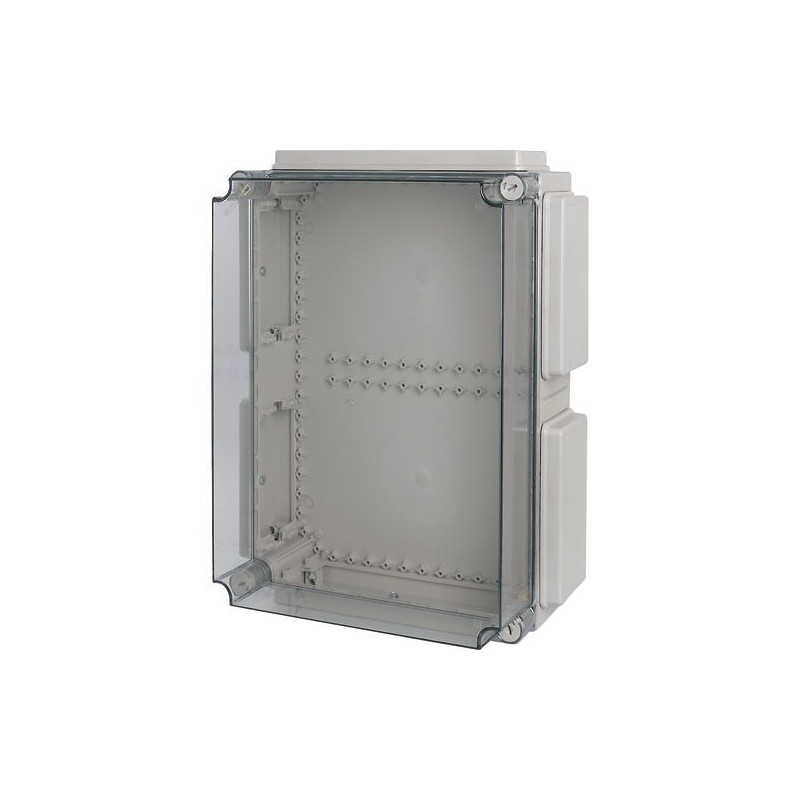

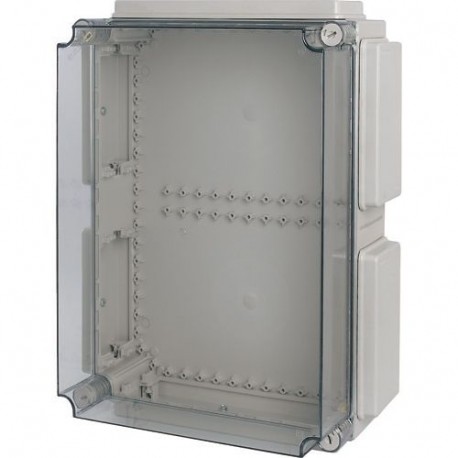

CI45-200-NA 264024 EATON ELECTRIC Scatola per d.distrib. Ci45, UL508A
CI45-200-NA
264024
Y7-264024
EATON-MOELLER
Scatola per d.distrib. Ci45, UL508A
Scatola base per quadro di distribuzione, omologata UL, policarbonato caratteristico del materiale, resistente agli urti, grado di protezione IP65, fissaggi brevettati del coperchio con compensazione di sovrapressione integrata, sulle 4 pareti laterali con flange lisce e rimovibili dotate di fissaggi del coperchio sigillabili, RAL 7035, grigio (base), fumé trasparente, (coperchio), profondità di installazione con piastra di montaggio = 200 mm, Tipo di coperchio: fumé trasparente, tipo di base: flange perimetrali UL
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Cassetta
Scatole isolanti
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton xEffect Ci Custodie Custodia interruttore e meccanismo di controllo
Sigla catalogo
264024
EAN
4015082640248
Lunghezza/profondità del prodotto
225 mm
Altezza prodotto
546 mm
Larghezza prodotto
421 mm
Peso prodotto
3.523 kg
Conformità
CE marking
UL 508A CSA-C22.2 No.94
IEC/EN62208
RoHS conform
UL 508A CSA-C22.2 No.94
IEC/EN62208
RoHS conform
Certificazione/i
Specially designed for North America
UL (Category Control Number NITW)
UL (File No. E499317)
UL508A
UL listed
UL (Category Control Number NITW)
UL (File No. E499317)
UL508A
UL listed
Codice modello
CI45-200-NA
Specifiche del prodotto
Utilizzato con
Panelli di controllo industriali
Caratteristiche speciali
Adattato con flange lisce rimovibili su tutti e 4 i lati Staffe per fissaggio a parete Componenti di fissaggio sigillabili
Tipo
Custodia base Custodie quadro di distribuzione per Nord America Custodie di pannello con coperchio e flange xEnergy Safety Ci
Caratteristiche
Resistenza UV sotto schermo protettivo
Coprire con rilascio di sovrapressione
Coprire con rilascio di sovrapressione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Parte inferiore 960 °C / coperchio: 850 °C
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Non rilevante per installazione interna.
10.2.5 Sollevamento
30 kg per ogni custodia con telaio portante e dispositivo di sollevamento, riempito, montato e fissato secondo le istruzioni per il montaggio vigenti.
10.2.6 Impatto meccanico
IK10
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
IP65
10.4 Distanze d’isolamento superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione da folgorazione
Classe di protezione 2, quindi non applicabile.
10.6 Incorporamento di componenti e dispositivi di commutazione
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Ui = 1000 V AC
10.9.3 Tensione di tenuta a impulsi
8 kV
10.9.4 Test custodie in materiale isolante
I requisiti della norma di prodotto sono soddisfatti.
Finitura superficie
RAL 7035, grigio chiaro (base)
Trasparente, grigio fumo (coperchio)
Trasparente, grigio fumo (coperchio)
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Resistenza alla corrente di fuga
KB160, KC175 (base, conforme alla norma IEC 60112)
KB100, KC200 (protezione, conforme alla norma IEC 60112)
KB100, KC200 (protezione, conforme alla norma IEC 60112)
Grado di protezione
IK10
IP65 (IEC)
UL/CSA Tipi 1, 12, 13, 4X, solo per ambienti interni
4X (NEMA)
IP65
IP65 (IEC)
UL/CSA Tipi 1, 12, 13, 4X, solo per ambienti interni
4X (NEMA)
IP65
Materiale custodia
Termoplastico
Protezione superficiale
Altro
Integrità del circuito
Altro
Tipo di supporto
Pannelli laterali con flange lisce asportabili
Unità
Unità singola
Profondità interna
200 mm
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia singola a parete(IEC 60890)
36 W
Diss. cal. amb. 35°C Δ T: 20°C p. sup. custodia centr. fis. parete(IEC 60890)
31 W
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia avv. fis. parete(IEC 60890)
33 W
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia singola a parete(IEC 60890)
72 W
Diss. cal. amb. 35°C Δ T: 35°C p. sup. custodia centr. fis. parete(IEC 60890)
62 W
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia avv. fis. parete(IEC 60890)
67 W
Colore
Grigio
Colore coperchio/sportello
Trasparente
Modello coperchio/sportello
Chiuso
Tipo di coperchio/sportello
Nessuno
Coperchi di chiusura
Trasparente
Coperchi di chiusura
Trasparente
Numero di aperture (piastre flangiate)
0
Spessore piastra (armadietto)
6 mm
Spessore piastra (coperchio/sportello)
6 mm
Numero RAL
7035
Resistenza superficiale (IEC 60093)
10 TΩ
Larghezza in base al numero di distanziali modulari
17
Dati sulla temperatura ambiente di esercizio
-40 °C - 80 °C
Metodo di montaggio
A parete
Numero di file
0
Rigidità dielettrica
30 kV/mm
Funzioni
possibilità di applicazione
Grado di protezione
II
Numero di moduli
1
Profondità interna
200 mm
Profondità supporto
200 mm
Corrente nominale
1600 A
Numero di ingressi canaline
0
Adatto per
Protezione di illuminazione
Uso esterno
Uso esterno
Resistenza a spray salino
IEC 60068-2-11
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | apparente |
| tipo di copertura (EF000339) | senza |
| tipo di coperchio (EF009212) | chiuso |
| tipo di porta (EF004464) | senza |
| coperchio/porta trasparente (EF006244) | Sì |
| con serratura (EF006306) | No |
| corrente nominale (In) (EF008873) | 1600 A |
| altezza (EF000040) | 546 mm |
| larghezza (EF000008) | 421 mm |
| profondità (EF000049) | 225 mm |
| profondità di montaggio (EF000218) | 200 mm |
| profondità interna (EF001131) | 200 mm |
| spessore del materiale della cassetta (EF009170) | 6 mm |
| spessore del materiale della porta/del coperchio (EF009171) | 6 mm |
| colore (EF000007) | grigio |
| numero RAL (EF000116) | 7035 |
| numero di moduli (EF004427) | 1 |
| numero di file (EF000266) | 0 |
| numero di unità modulari (EF002950) | 17 |
| numero delle aperture per piastri passacavi (EF009554) | 0 |
| possibilità di applicazione (EF001088) | Sì |
| numero di ingressi per conduttori (EF000437) | 0 |
| materiale della scatola (EF001596) | materiale sintetico |
| protezione della superfice (EF000139) | altro |
| con piastra di montaggio (EF000118) | No |
| adatto per uso esterno (EF003532) | Sì |
| adatto per parafulmine (EF007800) | Sì |
| grado di protezione (IP) (EF005474) | IP65 |
| indice di protezione (NEMA) (EF011959) | 4X |
| classe di protezione secondo IEC 61140 (EF000004) | II |
| resistenza agli urti (EF004293) | IK10 |
| mantenimento di funzione (EF001613) | altro |
| coperchio di scarico della pressione (EF015940) | Sì |
