> EATON - MOELLER>Sistemi di batterie centrali>CGVision Pro Package I 40071361021 ELECTRIC Distribution board BI-7647 Package without metering applic..
Prodotto precedente Prodotto successivo

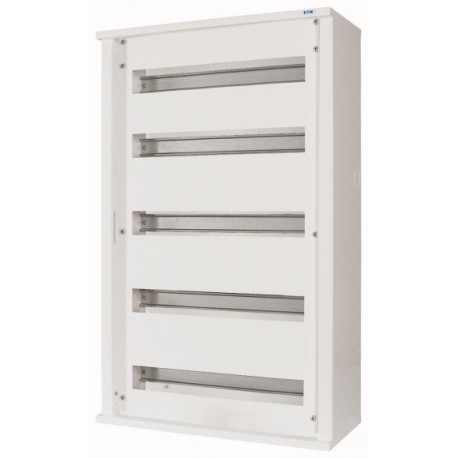

CGVision Pro Package I 40071361021 EATON ELECTRIC Distribution board BI-7647 Package without metering applic.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

CGVision Pro Package I 40071361021 EATON ELECTRIC Distribution board BI-7647 Package without metering applic..

CGVision Pro Package I

40071361021

40071361021

EATON-MOELLER

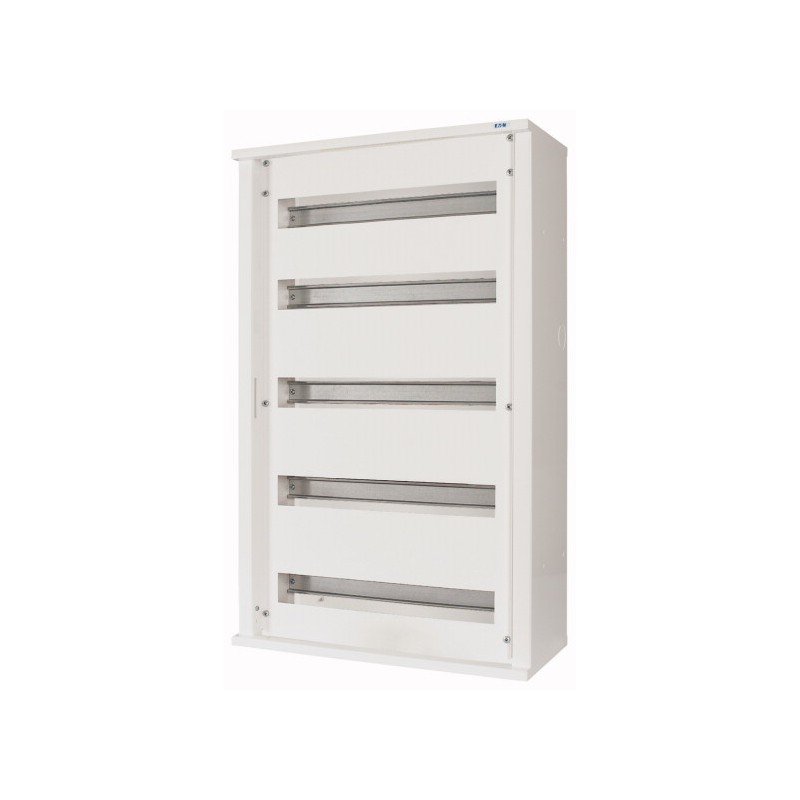

Distribution board BI-7647 Package without metering application

Pacchetto CGVision Pro I

Eaton CGL+ CGVision, Pacchetto CGVision Pro I

Maggiori dettagli


sistemi di controllo industriali (PLC) > software di visualizzazione

Sistemi di batterie centrali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Distribution board BI-7647 Package without metering application
[

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
61 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
59 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
56 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
123 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
118 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
113 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Non rilevante per installazione interna.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente per custodia senza dispositivi di sollevamento.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
IK08
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
IP30
10.4 Vie di dispersione aerea e superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione contro scosse elettriche
< 0,1 Ω, i requisiti della norma di prodotto sono soddisfatti.
10.6 Montaggio incassato di apparecchi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Ui= 1890 V AC
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
2,5 kV
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Non pertinente per custodia in metallo.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.
,

Dati tecnici secondo ETIM 7.0

sistemi di distribuzione elettrica (inclusi distributori per impianti) (EG000023) / piccolo distributore per impianti (EC000214)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Piccolo Distributore D¦Installazione / Small distribution board ([email protected] [ACN387011])
tipo di montaggio
apparente
numero di file
5
larghezza in unità di suddivisione
20
tipo di copertura
porta
esecuzione coperchio
chiuso
coperchio/porta trasparente
no
materiale della scatola
acciaio
altezza
765 mm
larghezza
475 mm
profondità
220 mm
profondità di incasso
212 mm
profondità interna
210 mm
barra DIN
sì
con piastra di montaggio
no
possibilità di applicazione
no
esecuzione EMC
sì
colore
bianco
numero RAL
9016
grado di protezione (IP)
IP30
con serratura
no
tipo di chiusura
altri
]

ETIM for 40071361021 Controllori logici programmabili (PLC) (EC001416)
Caratteristica Valore
con interfaccia OPC, server (EF003172)
con interfaccia OPC, client (EF003173)
con interfacce di programmazione (EF003174)
sistema operativo di runtime, Windows XP (EF003177)
sistema operativo di runtime, Windows 2000 (EF003178)
sistema operativo di runtime, LINUX (EF003179)
sistema operativo di runtime, Windows Vista (EF007457)
adatto per sistema operativo Windows 7 (EF008526)
adatto per il sistema operativo Windows 8 (EF009923)
adatto al sistema operativo Windows 10 (EF015965)
sistema operativo di runtime, altri (EF003180)
eseguibile per sistema operativo di progettazione, Windows 9x (EF003183)
eseguibile per sistema operativo di progettazione, Windows NT (EF003186)
eseguibile per sistema operativo di progettazione, Windows 2000 (EF003187)
eseguibile per sistema operativo di progettazione, Windows XP (EF003188)
eseguibile per sistema operativo di progettazione, LINUX (EF003190)
eseguibile per sistema operativo di progettazione, Windows ME (EF003189)
eseguibile per sistema operativo di progettazione, Windows Vista (EF007417)
eseguibile per sistema operativo di progettazione, Windows 2003 Server (EF007416)
eseguibile per sistema operativo di progettazione, Windows 7 (EF008865)
eseguibile per sistema operativo di progettazione, Windows 8 (EF009924)
min. memoria principale, sistema di runtime (EF003176) None MB
min. memoria principale, sistema di progettazione (EF003182) None MB
ampliamenti settoriali e tecnologici (EF003151)
idoneità all'uso in più postazioni, runtime (EF003152)
numero max. di server (EF003153)
numero max. di client (EF003154)
adatto per web client (EF003155)
funzionalità SCADA (EF007458)
gestione allarme (EF006805)
rappresentazione trend (EF007510)
numero max. di multiuser di progettazione (EF003157)
progettazione online possibile (EF003158)
integrabile nel software di engineering per il sistema di automazione (EF003159)
numero di lingue online/runtime (EF003160)
commutazione di lingua possibile (EF007493)
numero di lingue di progettazione/runtime (EF003161)
numero di lingue dell'interfaccia di progettazione (EF003162)
con linguaggio script Visual Basic (EF003163)
con altro linguaggio script (EF003164)
biblioteca di oggetti di blocco (EF003165)
gruppi di utenti (protezione con password) possibili (EF003166)
sistema di segnalazione (EF003167)
archivio utenti/gestione ricette (EF003168)
sistema di reportistica/sistema di registro (EF003169)
funzione diagnostica+E3115 di processo (EF003170)
database SQL (EF003171)
min. frequenza di clock del processore, sistema di runtime (EF003175) None GHz
min. frequenza di clock del processore, sistema di progettazione (EF003181) None GHz

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CGVision Pro Package I 40071361021 40071361021 40071361021_IT.pdf 139 Kbytes CGVision Pro Package I 40071361021 40071361021 40071361021_IT.pdf
