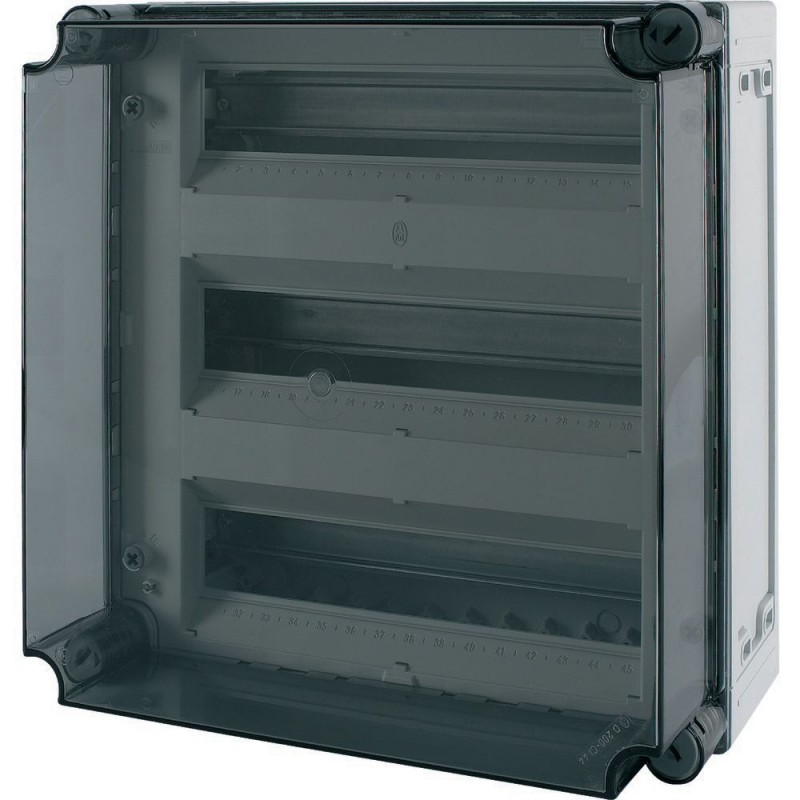

AV/I44-200 062192 Y7-62192 EATON ELECTRIC Cassetta per interruttori automatici, IP65, guida DIN verticale, A.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AV/I44-200 062192 Y7-62192 EATON ELECTRIC Cassetta per interruttori automatici, IP65, guida DIN verticale, A..

AV/I44-200

062192

Y7-62192

EATON-MOELLER

Cassetta per interruttori automatici, IP65, guida DIN verticale, AxLxP=375x375x225mm

Custodia MCB, IP65_x, guida di montaggio verticale, AxLxP=375x375x225mm

Eaton xEnergy Safety Ci LV systems LV switchgear. MCB enclosure, IP65, mounting rail vertical, HxWxD=375x375x225mm

Scatola di distribuzione MCB, fissaggi del coperchio brevettati con compensazione di sovrapressione integrata, policarbonato caratteristico del materiale, resistente agli urti, grado di protezione IP65, piastre laterali della scatola chiusa, cieca a tutta area, parte superiore e inferiore aperte, per il montaggio di dispositivi con grandezza 1 secondo DIN 43880, coperchio fumé trasparente con sganci rapidi, guide di montaggio per il montaggio a scatto dei dispositivi, striscia cieca per le posizioni di montaggio inutilizzate, coperchio di protezione con targhetta di iscrizione, chiusure del coperchio sigillabili, Tipo di coperchio: Fumé trasparente, Tipo di base: chiuso, foro per l'intera area, Profondità = 225 mm, Numero di unità spaziali = 45

Maggiori dettagli


sistemi di distribuzione elettrica (inclusi distributori per impianti) > Cassetta

Scatole isolanti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $224.62
Prezzo unitario: $224.62
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEnergy Safety Ci MCB enclosure
Catalog Number
062192
EAN
4015080621928
Product Length/Depth
225 mm
Product Height
375 mm
Product Width
375 mm
Product Weight
3.776 kg
Compliances
RoHS conform
Certifications
EN 61439-2
EN 62208
Model Code
AV/I44-200

Delivery program

Type
Enclosures for miniature circuit breakersPrepared enclosuresxEnergy Safety Ci
Accessory/spare part type
Enclosures for miniature circuit breakers
Color
Gray
Nominal current
1600 A

Technical data - electrical

Circuit integrity
Other

Technical data - mechanical

Unit type
Stand-alone device
Base type
Partially closed, foldable
Surface protection
Other
Enclosure material
Plastic
Width in number of modular spacings
15
Mounting method
Surface mounted (plaster)
Degree of protection
IP65
IK10
Other
Number of conduit inlets
100
Number of module space units (total)
45
Number of modules
1
Number of openings (flange plates)
4
Number of rows
3
Built-in depth
100 mm
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
Transparent
None
Optional
Plate thickness (cabinet)
6 mm
Plate thickness (cover/door)
6 mm

Temperature-rise verification as per IEC 60890

Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
27 W
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
31 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
29 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
53 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
62 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
57 W

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Lower part: 960 °C / cover: 850 °C
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
20 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.

Additional information

Features
Cover with overpressure release
Protection class
II
RAL-number
7035
Special features
Housing prepared for distribution boardTwo sides closed, can be folded outtwo sides openHousings for e.g. built-in devices MCB, RCD, RCBO, AFDDTransparent cover with quick-release fastenersMounting rails for snap-fitting the devicesBlanking strip for unused mounting locationsProtective shroud with inscription labelSealable cover fastenersW/o PE/N terminals, please order separately
Suitable for
Outdoor use
Lightning protection

ETIM for 062192 Sistemi di distribuzione elettrica (inclusi distributori per impianti) (EC000058)
Caratteristica Valore
modo di montaggio (EF000003) apparente
tipo di copertura (EF000339) senza
tipo di coperchio (EF009212) chiuso
tipo di porta (EF004464) senza
coperchio/porta trasparente (EF006244) Sì
con serratura (EF006306) No
corrente nominale (In) (EF008873) 1600 A
altezza (EF000040) 375 mm
larghezza (EF000008) 375 mm
profondità (EF000049) 225 mm
profondità di montaggio (EF000218) 100 mm
profondità interna (EF001131) 200 mm
spessore del materiale della cassetta (EF009170) 6 mm
spessore del materiale della porta/del coperchio (EF009171) 6 mm
colore (EF000007) grigio
numero RAL (EF000116) 7035
numero di moduli (EF004427) 1
numero di file (EF000266) 3
numero di unità modulari (EF002950) 15
numero delle aperture per piastri passacavi (EF009554) 4
possibilità di applicazione (EF001088) No
numero di ingressi per conduttori (EF000437) 100
materiale della scatola (EF001596) materiale sintetico
protezione della superfice (EF000139) altro
con piastra di montaggio (EF000118) No
adatto per uso esterno (EF003532) Sì
adatto per parafulmine (EF007800) Sì
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) altro
classe di protezione secondo IEC 61140 (EF000004) II
resistenza agli urti (EF004293) IK10
mantenimento di funzione (EF001613) altro
coperchio di scarico della pressione (EF015940) Sì
