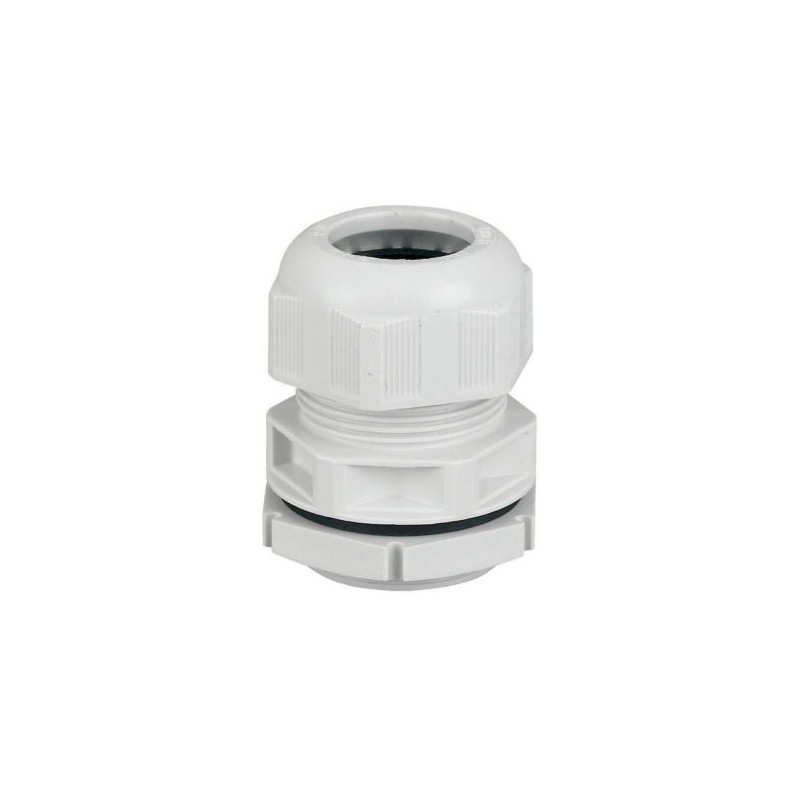

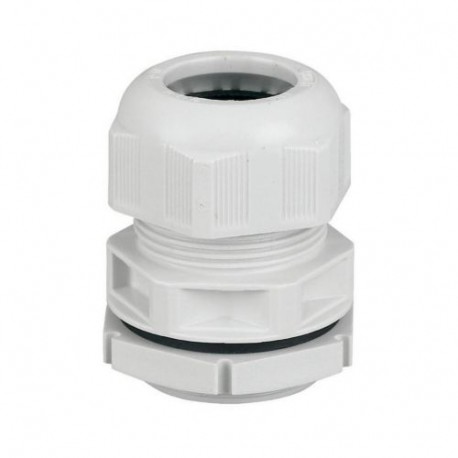

Pressacavo, M20, RAL 7035, IP68
Pressacavo, entrata cavi=M20, diametro foro=20.5mm, impiego cavo NYM/NYY, a 4 conduttori=H05VV-F4x2.5/3x4, NYM 5x1.5/5x2.5mm² , grado di protezione IP68 fino a 5 bar (30min), poliammide, esente da alogeni, RAL 7035, con dado e dispositivo antistrappo integrato, classe di reazione al fuoco V2 secondo UL94
Programma di fornitura
Assortimento
Accessori generali per il quadro elettrico
Funzione base accessori
Pressacavo
Funzione di base
Accessori RA-DI
Diametro esterno cavo
6 - 13 mm
Utilizzo cavo NYM/NYY, a 4 fili
H05VV-F4 x 2.5/3 x 4,
NYM 5 x 1.5/5 x 2.5 mm2
Descrizione
Classe di reazione al fuoco V2 secondo UL94
Con dado e dispositivo antistrappo integrato
Materiale
poliammide
esente da alogeni
Finitura superficiale
RAL 7035
Informazioni sull'entità della fornitura
Con dado e dispositivo antistrappo integrato
Grado di protezione
IP68 fino a 5 bar (30 min)
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Collegamento a SmartWire-DT
no
Dati tecnici
Conformità alle norme
IEC/EN 60947
VDE 0660
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
-25 - +70
Posizione di montaggio
facoltativa
Categoria di sovratensione/grado di inquinamento
III/3
Grado di protezione
IP68 fino a 5 bar (30 min)
Tensione nominale di isolamento [Ui]
500 V
Categoria di sovratensione/grado di inquinamento
III/3
Materiale
poliammide
esente da alogeni
Resistente alla temperatura
-20 °C - 100 °C, per breve tempo fino a ca. 120 °C
Resistenza chimica
Resistente a: acetone, benzina, benzolo, olio diesel, grassi, oli, solventi per colori e vernici
Pericolo di fessure per tensione
basso
Resistenza alla fiamma
Verifica filamento incandescente 750 °C secondo EN 60695-2-11
Classe di infiammabilità secondo UL94
V2
Categoria di sovratensione/grado di inquinamento
III/3
Verifiche di progetto secondo IEC/EN 61439
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Dati tecnici secondo ETIM 9.0
Cable and wire entry systems (EG000009) / Pressacavo (EC000441)
Electric engineering, automation, process control engineering / Electrical installation, device / Cable gland / Cable gland (electrical installation) (ecl@ss13-27-14-08-01 [AFR797008])
Tipo di filettatura
Metrico
Dimensione nominale della filettatura metrica/PG
20
Dimensione nominale della filettatura in pollici NPT/filettatura gas
Altro
Passo della filettatura
1,5 mm
Lunghezza della filettatura
10 mm
Misura angolare dell'esagono
0 mm
Per diametro cavo
6 - 13 mm
Qualità del materiale
Poliammide
Protezione della superficie
Non trattato
Rinforzato con fibra di vetro
No
Grado di protezione (IP)
IP68
Protezione contro la piegatura
No
Innesto a scatto in apertura
No
Inserto di tenuta multiplo
No
Raccordo a vite cavo piatto
No
Tipo di guarnizione
Guarnizione anulare ritagliabile
Raccordo a vite divisibile
No
Temperatura di impiego
-20 - 120 °C
Esecuzione antideflagrante testata
No
Compensazione della pressione
No
Approvazioni
Specially designed for North America
No
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13
