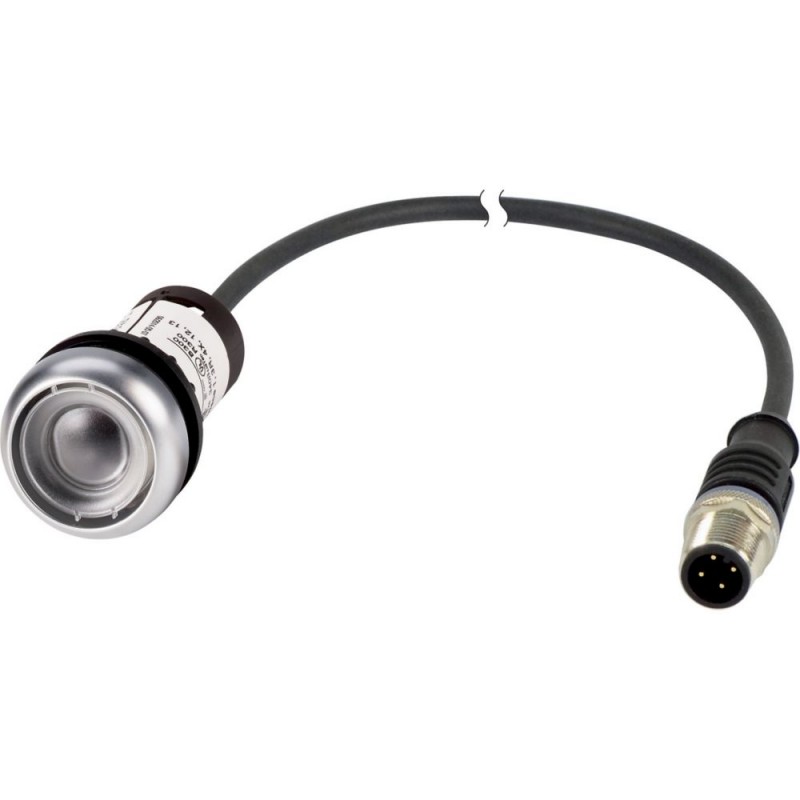

C22-D-X-K01-P1 185678 Y7-185678 EATON ELECTRIC Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

C22-D-X-K01-P1 185678 Y7-185678 EATON ELECTRIC Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with ..

C22-D-X-K01-P1

185678

Y7-185678

EATON-MOELLER

Pushbutton, classic, flat, tasted, 1 N/C, cable (black) with m12a plug, 4 pole, 0.2 m

Pulsante da incasso compatto 22 mm Ritorno senza piastra 1 NC con cavo 0,2

Eaton Moeller® series C22 Pushbutton, Flat, momentary, 1 NC, Cable (black) with M12A plug, 4 pole, 0.2 m, Without button plate, Bezel: titanium

Pulsante, soluzione compatta RMQ, Unità completa, Design: Piatto, momentaneo, Tipo di collegamento: Cavo (nero) con spina M12A, 4 poli, Lunghezza cavo: 0,2 m, Piastra per pulsanti: Senza piastra per pulsanti, Grado di protezione: IP66, IP67, IP69K (anteriore), IP65 (posteriore), Mascherina: titanio, Collegamento a SmartWire-DT: no, Contatti N/A = Normalmente chiuso: 1 NC, Note sui contatti: = funzione di sicurezza, con apertura forzata secondo IEC/EN 60947-5-1, forza di spostamento e azionamento dell'attuatore secondo DIN EN 60947-5-1, K.5.4.1: 4,65 mm, corsa massima: 5,7 mm, forza minima per apertura positiva: N 15, apertura positiva (ZW): sì, Norme: IEC/EN 60947-5-1, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pulsante completo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $42.75
Prezzo unitario: $42.75
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series C22 Pushbutton
Catalog Number
185678
EAN
4015081811724
Product Length/Depth
260 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.035 kg
Certifications
CSA
IEC/EN 60947-5-1
VDE 0660
UL
CE
CSA Class No.: 321103
CSA File No.: 165628
UL 508
CSA-C22.2 No. 14-18 and No. 94.2-15
CE marking
UL Category Control No.: NKCR
UL File No.: E29184
Catalog Notes
Contacts with safety function, by positive opening to IEC/EN 60947-5-1
Model Code
C22-D-X-K01-P1

Specifiche del prodotto

Type
Pushbutton actuator
Actuator color
Without button plate
Features
Positive opening
Actuator function
Spring-return
Momentary
Electric connection type
Other
Fitted with:
Front ring
Operating frequency
3600 Operations/h
Pollution degree
3
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
No
Rated impulse withstand voltage (Uimp)
800 V AC
Bezel color
Titanium
Cable material
PUR
Actuating force
5 N
Actuator diameter
29.7 mm
Actuator travel and actuation force (DIN EN 60947-5-1)
4.65 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-30 °C
Force for positive opening - min
15 N
Knob travel
5.7 mm
Lamp voltage - max
0 V
Number of command positions
1
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
0
Bezel material
Plastic
Design
Flat
M12A
Classical
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Connection type
Cable (black) with M12A plug, 4 pole
Cable length
0.2 m
Overvoltage category
III
Control circuit reliability
1 failure per 900,000 switching operations statistically determined, at 17 V DC/7 mA: N/C contact)
Degree of protection
NEMA 12
IP67/IP69K
Front element type
Flat
Lens type
Round
Shock resistance
30 g, Mechanical, Shock duration 11 ms
Lifespan, mechanical
5,000,000 Operations
Short-circuit protection rating
Max. 4 A gG/gL, Fuse, Contacts
Opening diameter
22.5 mm
Opening height
0 mm
Rated insulation voltage (Ui)
250 V
Rated operational current (Ie) at AC-15, 24 V
4 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Width opening
0 mm
Product category
RMQ compact solution
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
30 °C
Tightening torque
2 Nm, Threaded ring
1 Nm, Plug

ETIM for 185678 Apparecchi elettrici a bassa tensione (EC001028)
Caratteristica Valore
numero di punti di comando (EF001372) 1
forma del pulsante (EF001546) piatto
colore del pulsante (EF000190) senza pannello tasti
trasparente (EF006243) No
tipo di lente (EF006253) tondo
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
adatto per illuminazione (EF001142) No
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) Sì
tensione di alimentazione della lampada (EF006522) 0 V
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 1
numero di contatti invertitori (EF008257) 0
tipo di collegamento elettrico (EF003961) altro
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) titanio
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 12
