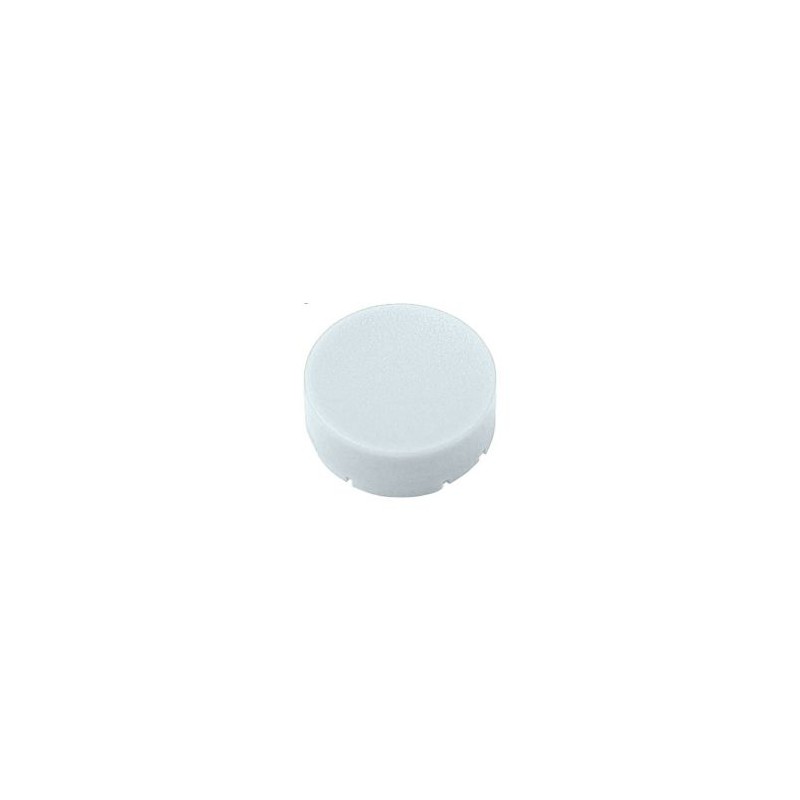

M22-XDH-*-* 216434 Y7-216434 EATON ELECTRIC Capsula, sporgente, dicitura speciale Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-XDH-*-* 216434 Y7-216434 EATON ELECTRIC Capsula, sporgente, dicitura speciale

M22-XDH-*-*

216434

Y7-216434

EATON-MOELLER

Capsula, sporgente, dicitura speciale

Piastra indicatore sporgente personalizzabile

Pulsantiera, Gamma prodotti: Accessori, Unità singola, Descrizione: 5 caratteri: altezza lettera 5 mm, > 5 caratteri: altezza lettera 3 mm, Design: Esteso, Nome: con iscrizione personalizzata tramite l'editor di etichette → Scheda tecnica, Ulteriori informazioni sul prodotto (link), Selezione per: Vuoto, Utilizzabile con: M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M30C-FD-X, M30C-FDR-X, SmartWire-DT Connessione: No

Maggiori dettagli


Apparecchi elettrici a bassa tensione > targhetta per apparecchi di comando

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Capsula, sporgente, dicitura speciale
Capsula per pulsanti, Assortimento: Accessori, Apparecchio singolo, Descrizione: 5 caratteri: altezza caratteri 5 mm, > 5 caratteri: altezza caratteri 3 mm, Forma costruttiva: Sporgenti, Scritta: con serigrafia personalizzata tramite Labeleditor → Scheda tecnica, altre informazioni prodotto (link), Scelta per: Senza scritta, utilizzo con: M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M30C-FD-X, M30C-FDR-X, Collegamento a SmartWire-DT: no

Programma di fornitura

Assortimento
Accessori
Funzione base accessori
Capsule per pulsanti
Descrizione
≦ 5 caratteri: altezza caratteri 5 mm
> 5 caratteri: altezza caratteri 3 mm
Forma costruttiva
Sporgenti
Scritta
con serigrafia personalizzata tramite Labeleditor → Scheda tecnica, altre informazioni prodotto (link)
Scelta per
Senza scritta
utilizzo con
M22(S)-D-X
M22(S)-DR-X
M22-DG-X
M30C-FD-X
M30C-FDR-X
Collegamento a SmartWire-DT
no
Note

La sigla M22-XD(H)-*-* deve essere completata in fase di ordine:

1° simbolo ≙ colore:

B= azzurro
G= verde
R= rosso
Contatto NA= nero
U= grigio
W= bianco
Y= giallo

2° simbolo ≙ nome file assegnato tramite Labeleditor

Altezza caratteri 3 mm:Altezza caratteri 5 mm:
max. 8 carattere nella 1ª riga, 10 caratteri nella 2ª riga, 8 caratteri nella 3ª rigamax. 5 caratteri in una riga

Dati tecnici

Generalità
Temperatura ambientea giorno
-25 - +70 °C

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Targhetta per apparecchi di comando (EC000621)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Pulsantiera per l'unitÓ di comando e segnalazione (ecl@ss13-27-37-12-24 [AKF042019])
Forma
Tondo
Tipologia costruttiva
Alto
Colore
Altro
Significato della stampa
Senza
Lingua di stampa
Altro
Stampa simboli ISO
Senza
Stampa
Altro
Adatto all’incisione
No
Diametro del programma
22 mm
Larghezza
24 mm
Altezza
9 mm
Diametro esterno
22.5 mm
Adatto per pulsante
Si
Adatto per pulsante luminoso
No
Adatto per segnalatore luminoso
No
Adatto per pulsante a fungo
No
Adatto per luce segnaletica
No
Adatto per selettore
No

Approvazioni

North America Certification
UL/CSA certification not required

ETIM for 216434 Apparecchi elettrici a bassa tensione (EC000621)
Caratteristica Valore
forma (EF000051) tondo
forma costruttiva (EF000767) alto
colore (EF000007) altro
significato della stampa (EF015918) senza
lingua della stampa (EF015922) altro
stampa simboli ISO (EF006094) senza
stampa (EF000131) altro
adatto all'incisione (EF005877) No
diametro del programma (EF001539) 22 mm
larghezza (EF000008) 24 mm
altezza (EF000040) 9 mm
diametro esterno (EF000015) 22.5 mm
adatto per pulsante (EF007244) Sì
adatto per pulsante luminoso (EF007254) No
adatto per segnalatore luminoso (EF007255) No
adatto per pulsante a fungo (EF007257) No
adatto per luce segnaletica (EF007261) No
adatto per selettore (EF007263) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XDH-*-* Y7-216434 216434 IT_216434.pdf 111 Kbytes M22-XDH-*-* Y7-216434 216434 IT_216434.pdf
