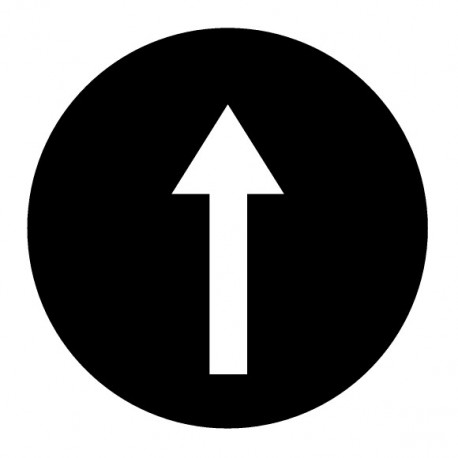

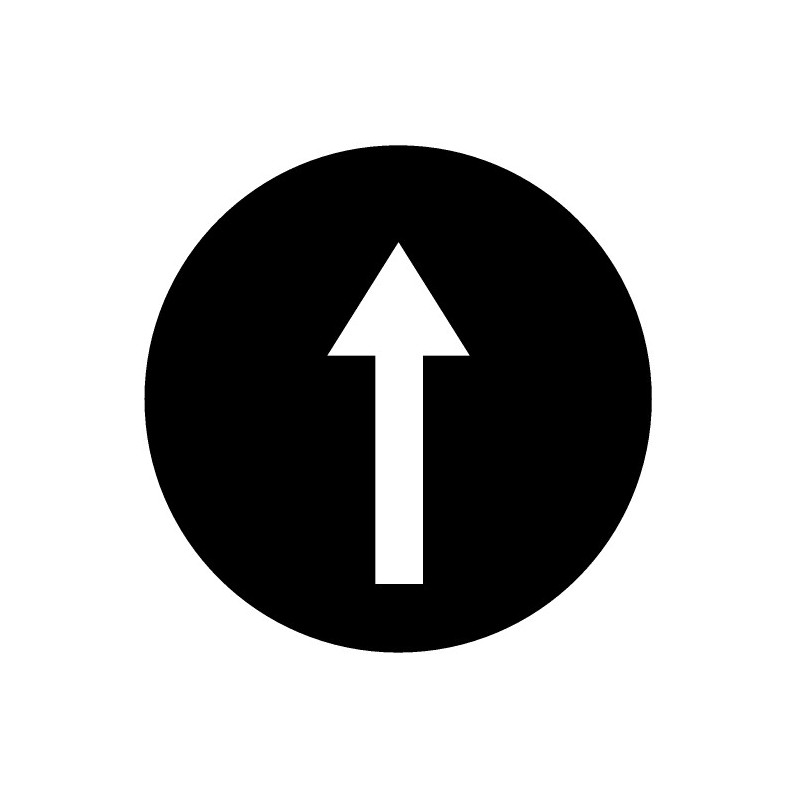

M22-XD-S-X7 218173 Y7-218173 EATON ELECTRIC Capsula, piatta nera, simbolo freccia
M22-XD-S-X7
218173
Y7-218173
EATON-MOELLER
Capsula, piatta nera, simbolo freccia
Iscrizione sulla piastra dell'indicatore di risciacquo nero: simbolo della freccia
Eaton Moeller® series M22 capsula per pulsante, nera piatta, simbolo freccia M22-XD-S-X7
Targhetta pulsante, Gamma prodotti: Accessori, Unità singola, Descrizione: 5 caratteri: altezza lettera 5 mm, > 5 caratteri: altezza lettera 3 mm, Design: Filo, Nome: Direzioni di movimento, Selezione per: Simbolo, Utilizzabile con: M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M30C-FD-X, M30C-FDR-X, SmartWire-DT Collegamento: No
Apparecchi elettrici a bassa tensione > targhetta per apparecchi di comando
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series M22 button plate |
| Sigla catalogo | 218173 |
| EAN | 4015082181734 |
| Lunghezza/profondità del prodotto | 24 mm |
| Altezza prodotto | 3 mm |
| Larghezza prodotto | 24 mm |
| Peso prodotto | 0.002 kg |
| Certificazione/i | UL/CSA certification not required |
| Codice modello | M22-XD-S-X7 |
Caratteristiche prodotto
| Utilizzato con | M22(S)-D-X M22-DG-X M22(S)-DR-X |
| Tipo | Piatto |
| Categoria prodotto | Accessori |
| 10.10 Riscaldamento | Non pertinente. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Si prega di richiedere informazioni |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| Tipo di costruzione | Piatto |
| Colore pulsante | Nero |
| Collegamento con SmartWire-DT | No |
| Temperatura ambiente di esercizio - max | 70 °C |
| Temperatura ambiente di esercizio - min | -25 °C |
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 0 W |
| Diametro esterno | 22.5 mm |
| Diametro programma | 22 mm |
| Corrente nominale di esercizio per dissipazione specifica (In) | 0 A |
| Dissipazione statica, non dipendente da corrente Pvs | 0 W |
| Colore | Nero |
| Forma | rotondo |
| Progettazione | A filo |
| Lingua | Altro |
| Iscrizione | Altro |
| Tipo di iscrizione | Simbolo |
| Stampa | Altro |
| Simboli ISO stampati | Simbolo " freccia " |
| Adatto per | pulsante |
| Caratteristica | Valore |
|---|---|
| forma (EF000051) | tondo |
| forma costruttiva (EF000767) | piatto |
| colore (EF000007) | nero |
| significato della stampa (EF015918) | altro |
| lingua della stampa (EF015922) | altro |
| stampa simboli ISO (EF006094) | simbolo "freccia" |
| stampa (EF000131) | altro |
| adatto all'incisione (EF005877) | No |
| diametro del programma (EF001539) | 22 mm |
| larghezza (EF000008) | 24 mm |
| altezza (EF000040) | 3 mm |
| diametro esterno (EF000015) | 22.5 mm |
| adatto per pulsante (EF007244) | Sì |
| adatto per pulsante luminoso (EF007254) | No |
| adatto per segnalatore luminoso (EF007255) | No |
| adatto per pulsante a fungo (EF007257) | No |
| adatto per luce segnaletica (EF007261) | No |
| adatto per selettore (EF007263) | No |
