> EATON - MOELLER>Scatole isolanti>SKA255-I44 034209 2502183 ELECTRIC Custodia per sistema a sbarre, In 250A, 5p
Prodotto precedente Prodotto successivo

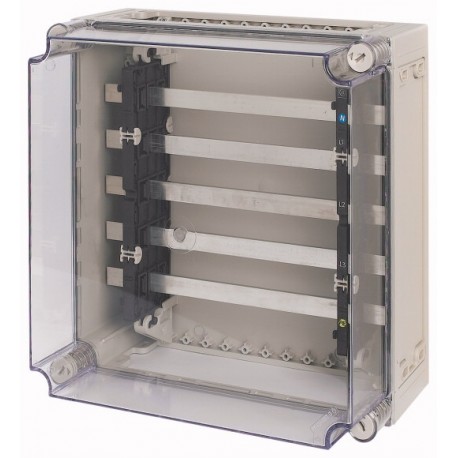

SKA255-I44 034209 2502183 EATON ELECTRIC Custodia per sistema a sbarre, In 250A, 5p Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SKA255-I44 034209 2502183 EATON ELECTRIC Custodia per sistema a sbarre, In 250A, 5p

SKA255-I44

034209

2502183

EATON-MOELLER

Custodia per sistema a sbarre, In=250A, 5p

Cornice per sbarre; In=250A; 5 poli

Alloggiamento per sbarre, policarbonato caratteristico del materiale, resistente agli urti, chiusure di copertura brevettate con compensazione della sovrapressione integrata, superiore e inferiore con fori per l'intera area per... flangia, piastre laterali della custodia chiuse, foro su tutta la superficie, chiusure del coperchio sigillabili, RAL 7035, grigio (base), trasparente fumè, (coperchio), grado di protezione IP65 (scatola), IP65 (ingressi cavi KST dal basso), IP64 (ingressi cavi KST dall'alto), IP00 (ingresso cavi aperti), corrente nominale di esercizio Ie = 250A, tipo di conduttore L1, L2, L3, PE, N, intervallo centro fase = 50 mm

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > Alloggiamento sbarre

Scatole isolanti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Custodia per sistema a sbarre, In=250A, 5p
Custodie per sistema a sbarre, materiale policarbonato, resistente agli urti, chiusura coperchio brevettata con compensazione sovrapressione integrata, sopra e sotto con indebolimenti di ampia superficie per flange FL-4…, pannelli laterali chiusi, sfondabile, chiusura coperchio piombabile, RAL 7032, grigio ghiaia (sottocassetta), trasparente, incolore (coperchio), grado di protezione IP65 (custodia), IP65 (ingresso cavi KST dal basso), IP64 (ingresso cavi KST dall'alto), IP00 (entrata cavi a giorno), corrente nominale d'impiego Ie=250A, tipo di conduttore L1, L2, L3, unità standard, NET, distanza di fase=50mm

Programma di fornitura

Dimensioni
460N312
Assortimento
xEnergy Safety Ci
Funzione di base
Custodia predisposta
Funzione di base
custodie per sistema a sbarre
Apparecchio singolo/apparecchio completo
custodia completa
Larghezza
375 mm
Altezza
375 mm
Profondità
225 mm
Descrizione
sopra e sotto con indebolimenti di ampia superficie per flange FL--4…
Pannelli laterali chiusi, sfondabili
chiusura coperchio piombabile
Colore
RAL 7035, grigio chiaro (base)
Trasparente, grigio fumo (coperchio)
Grado di protezione
IP65
Interasse sbarre
50 mm
Corrente nominale d'impiego [Ie]
250 A
Tipo di conduttore
L1. L2. L3. PE, N
Note

Calcolo del supplemento materiale ￫ Capitolo Generalità

Selezione della sezione del sistema sbarre e dell'apparecchio da utilizzare ￫ Capitolo Progettazione

Dati tecnici secondo ETIM 7.0

sistemi di distribuzione dell’energia/apparecchi elettrici (EG000015) / cassetta per sbarra collettrice (EC002274)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Materiale Elettrico Di Isolamento E Collegamento / Energy distribution system / Busbar housing ([email protected] [ADI672007])
dotato di sbarra collettrice
sì
corrente nominale sistema di sbarre
250 A
materiale della scatola
plastica
altezza
375 mm
larghezza
375 mm
profondità
225 mm
possibilità di applicazione
no
tipo di montaggio
apparente
con coperchio trasparente
sì
resistenza a corto circuito (Icw)
25 kA
numero di poli
5
grado di protezione (IP)
IP65
tipo di protezione (NEMA)
altri

Dimensioni

320X182

ETIM for 034209 Sistemi di distribuzione dell'energia (EC002274)
Caratteristica Valore
dotato di sbarra collettrice (EF007686) Sì
corrente nominale sistema di sbarre (EF007685) 250 A
materiale della scatola (EF001596) materiale sintetico
altezza (EF000040) 375 mm
larghezza (EF000008) 375 mm
profondità (EF000049) 225 mm
possibilità di applicazione (EF001088) No
modo di montaggio (EF000003) apparente
con coperchio trasparente (EF001094) Sì
resistenza a corto circuito (Icw) (EF002562) 25 kA
numero di poli (EF001391) 5
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SKA255-I44 2502183 034209 IT_034209.pdf 275 Kbytes SKA255-I44 2502183 034209 IT_034209.pdf
