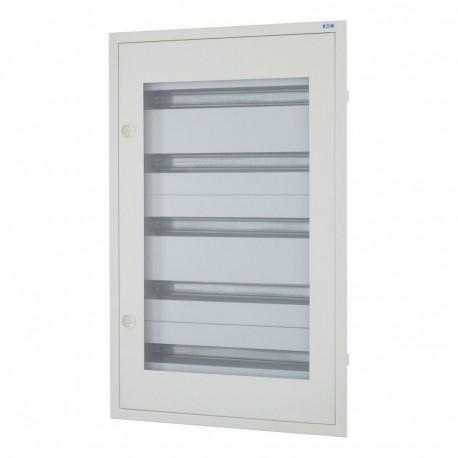

BF-UT-5/120-C 103119 Y7-103119 EATON ELECTRIC Complete flush-mounted flat distribution board with window, wh..
BF-UT-5/120-C
103119
Y7-103119
EATON-MOELLER

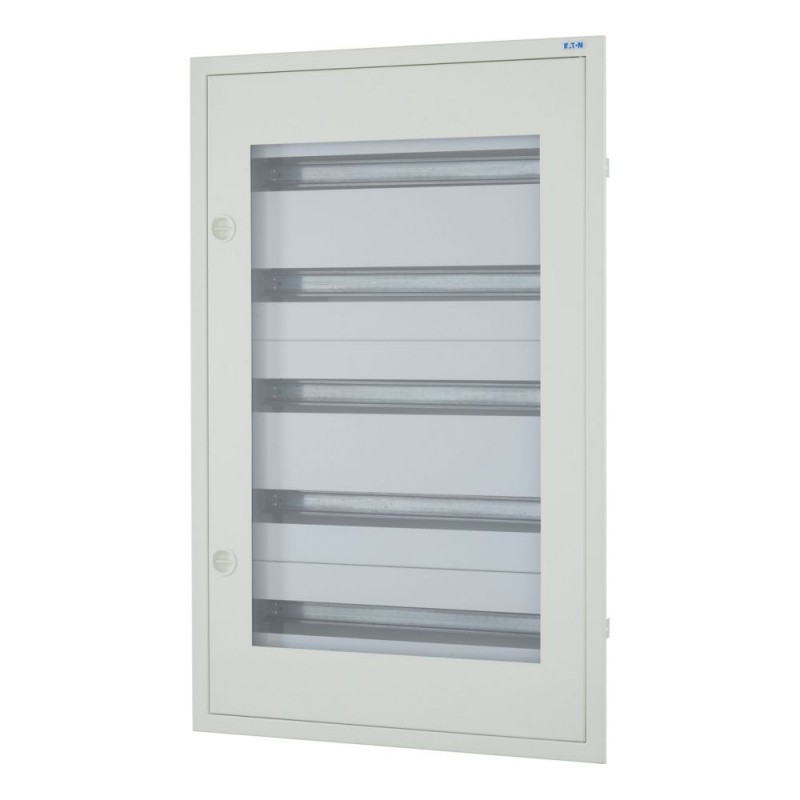

Complete flush-mounted flat distribution board with window, white, 24 SU per row, 5 rows, type C
Braccio. Metallo. incasso con porta di trasmissione, 24 UM per fila, 5 file,
Eaton xComfort BF sistemi in BT Quadri di distribuzione finali. Quadro di distribuzione piatto da incasso completo con finestra, bianco, 24 SU per fila, 5 file, tipo C
Completa BF-U-./.. -Scatola di distribuzione da incasso C, bianco RAL 9016, 24 unità di spazio per fila, 5 file, altezza 920 mm, larghezza 588 mm, profondità 136 mm, incl. porta e pannello trasparente, frontalini, telaio di montaggio su guida DIN e morsetti neutro/PE. Custodia: design chiuso, compresa la piastra posteriore, la piastra posteriore utilizzabile come piano di fissaggio, 2 inserti pressacavo per quadri di distribuzione sottili con una larghezza di 24 unità di spazio, superiore, aperture di ingresso del filo cieco nella parte inferiore, terminali preassemblati nella scatola (nessuna perdita di unità di spazio). Canale a parete con telaio porta, piastra posteriore utilizzabile come piano di fissaggio, aperture per l'ingresso dei cavi facili da rimuovere, profondità di 127 mm, terminali preassemblati nella scatola (nessuna perdita di unità di spazio), 4 staffe di fissaggio laterali. Porta in lamiera d'acciaio con serratura a camme e pannello trasparente inclusa di serie, porta in lamiera d'acciaio con profondità estesa (necessaria, ad esempio, per l'installazione di componenti RMQ sulla porta) (BFZ-OTR-./...) è disponibile come accessorio. Telaio di montaggio su guida DIN rimovibile, per dispositivi di installazione modulari da 45 mm, distanza tra le sbarre DIN di 150 mm, gli interruttori automatici Eaton possono essere integrati con il kit di installazione, una piastra di montaggio universale può essere installata utilizzando un kit di installazione in armadio integrato (BFZ-U-MPL.). Contatto elettrico per la piastra metallica realizzato con bloccaggio speciale sulla custodia
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
Scatole di distribuzione compatti
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
IEC/EN 61439-3
IEC/EN 62208
Delivery program
Bianco traffico (RAL 9016)
Technical data - electrical
Technical data - mechanical
Parete cava e incasso
incassato
Montaggio a incasso
IP30
PE: 2 x 25 mm² + 43 x 16 mm²
Trasparente
Singola
Temperature-rise verification as per IEC 60890
Design verification as per IEC/EN 61439 - technical data
Design verification as per IEC/EN 61439
Additional information
Morsettiera di terra
Morsettiera neutra
Segnale di passaggio porta
Morsetto del conduttore di protezione e neutro
contenitore da murare con telaio porta
Porta con chiusura a chiavistello
telaio di montaggio guida DIN
Apparecchio base
Quadro di distribuzione di installazione
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | incastrato |
| numero di file (EF000266) | 5 |
| numero di unità modulari (EF002950) | 24 |
| tipo di copertura (EF000339) | porta |
| tipo di coperchio (EF009212) | con taglio |
| tipo di porta (EF004464) | EV000426 |
| coperchio/porta trasparente (EF006244) | Sì |
| porta di trasmissione del segnale (EF015941) | Sì |
| con serratura (EF006306) | No |
| tipo di chiusura (EF004462) | altro |
| materiale della scatola (EF001596) | acciaio |
| profondità di montaggio (EF000218) | 127 mm |
| altezza di installazione (EF000332) | 870 mm |
| larghezza di montaggio (EF000846) | 560 mm |
| profondità interna (EF001131) | 127 mm |
| morsetto di messa a terra (EF015776) | Sì |
| morsettiera a conduttore neutro (EF015777) | Sì |
| barra DIN (EF001134) | Sì |
| con piastra di montaggio (EF000118) | No |
| possibilità di applicazione (EF001088) | No |
| versione EMC (EF001062) | Sì |
| colore (EF000007) | bianco |
| numero RAL (EF000116) | 9016 |
| grado di protezione (IP) (EF005474) | IP30 |
| altezza (EF000040) | 930 mm |
| larghezza (EF000008) | 600 mm |
| profondità (EF000049) | 140 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BF-UT-5/120-C Y7-103119 103119 IT_103119.pdf | 118 Kbytes |
|
