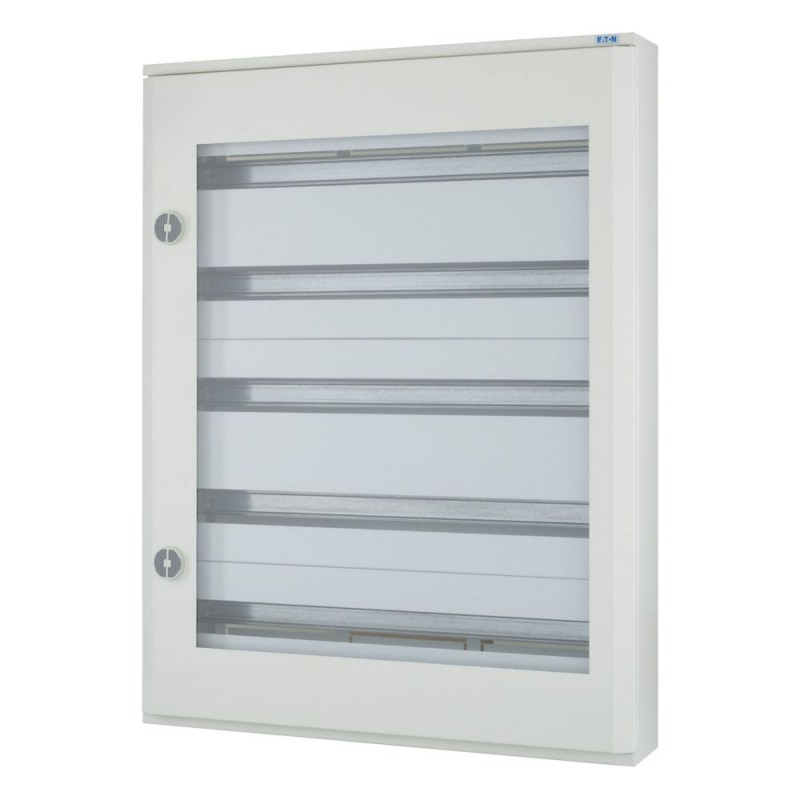

BF-OT-5/165-E 193706 EATON ELECTRIC Tableau complet de distribution plat encastré BF-O, IP30, avec porte tra.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BF-OT-5/165-E 193706 EATON ELECTRIC Tableau complet de distribution plat encastré BF-O, IP30, avec porte tra..

BF-OT-5/165-E

193706

EATON-MOELLER

Tableau complet de distribution plat encastré BF-O, IP30, avec porte transparente, 5 rangées

Braccio. Metallo. superficie con porta trans., 33 UM per fila, 5 file, serratura tipo E

Surface mounted flat distribution board complete, white, 33 TE per row, 5 rows, type E

Maggiori dettagli


sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo

Scatole di distribuzione compatti

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $526.29
Prezzo unitario: $526.29

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Surface mounted flat distribution board complete, white, 33 TE per row, 5 rows, type E

Programma di fornitura

Funzione di base
apparecchio base
Funzione di base
Quadro di installazione e distribuzione
Assortimento
Quadro di distribuzione piatto BF
Esecuzione
a vista
Luogo di installazione
Interni
Tipo di installazione
a vista
Porta/Sportello
Trasparente
Grado di protezione
IP30
Colore
Bianco
Materiale
Lamiera d'acciaio, rivestita con polveri
Rack portaschede
telaio per guide DIN per montaggio a scatto
copertura di protezione contro contatti accidentali
Metallo
File [Numero]
5
Unità passo per fila
33
Descrizione
IP30
Classe di protezione I
Custodia in lamiera d'acciaio bianca (RAL 9016)
Entrate cavi
Entrate cavi in alto e in basso
Forma costruttiva morsetti PE e N
Morsetti a vite
Morsetti PE e N [Numero x sezione]
PE: 2 x 25 + 27 x 16
N: 2 x 25 + 27 x 16 mm2
Entità della fornitura
Custodia
Porta con chiusura a chiavistello Profi-Line
telaio di montaggio guida DIN
Flange passanti per cavi (in alto)
Piastre frontali
Morsetti per conduttore di protezione e neutro

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208
RoHS (secondo la Direttiva CE 2002/95/CE del Parlamento e del Consiglio Europeo)
conforme
Temperatura ambiente
-5 - +40 °C
Grado di protezione
IP30
Classe di protezione
Classe di protezione I (messo a terra)
Tensione nominale d'impiego [Ue]
415 V AC
Frequenza nominale [f]
50/60 Hz
Materiale
Materiale
Lamiera d'acciaio, rivestita con polveri
Colore
bianco (RAL 9016)
Caratteristiche materiale
MeccanicheResistenza agli urti
IK07

Dati tecnici secondo ETIM 8.0

sistemi di distribuzione elettrica (inclusi distributori per impianti) (EG000023) / Quadro di distribuzione piccolo (EC000214)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Piccolo Distributore D¦Installazione / Small distribution board ([email protected] [ACN387011])
Tipo di montaggio
A parete
numero di file
5
Numero moduli DIN
33
tipo di copertura
porta
esecuzione coperchio
chiuso
coperchio/porta trasparente
sì
Attacco Lampada
acciaio
Altezza
900 mm
Larghezza
705 mm
profondità
150 mm
profondità di incasso
150 mm
Altezza della parte incassata
900 mm
larghezza di montaggio
705 mm
profondità interna
131 mm
Morsettiera di terra
sì
Morsettiera neutra
sì
barra DIN
sì
con piastra di montaggio
no
possibilità di applicazione
no
esecuzione EMC
sì
colore
bianco
numero RAL
9016
grado di protezione (IP)
IP30
con serratura
no
tipo di chiusura
altri
Segnale di passaggio porta
sì

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
BF-OT-5/165-E 193706 IT_193706.pdf 112 Kbytes BF-OT-5/165-E 193706 IT_193706.pdf
