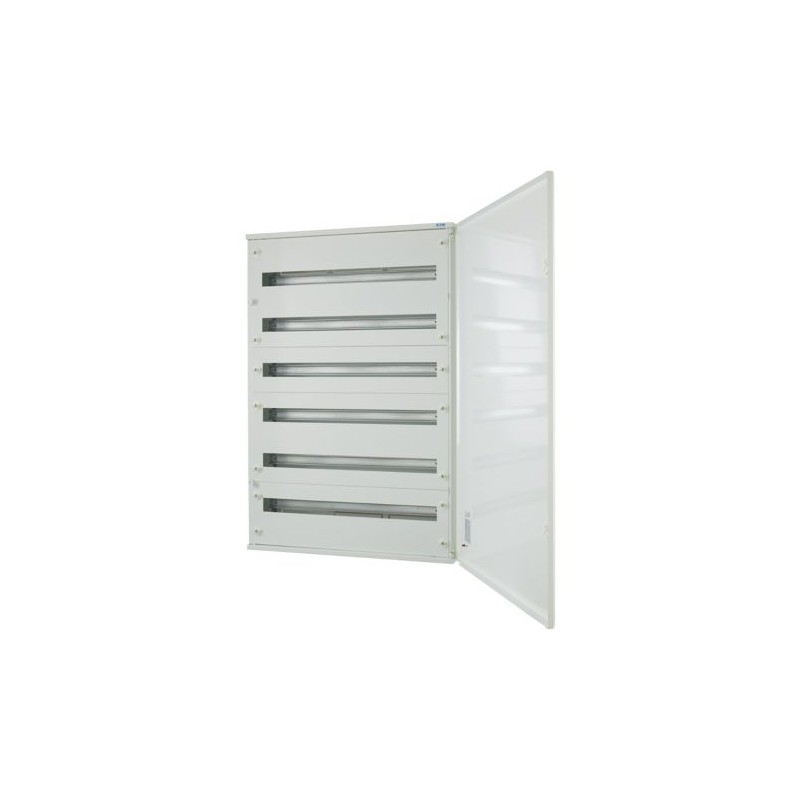

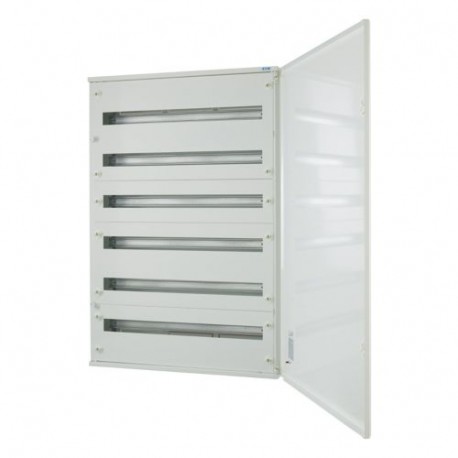

BF-O-6/198-E 193700 Y7-193700 EATON ELECTRIC Tableau complet de distribution plat encastré BF-O, IP30, avec ..
BF-O-6/198-E
193700
Y7-193700
EATON-MOELLER
Tableau complet de distribution plat encastré BF-O, IP30, avec porte opaque, 3 rangées
Braccio. Metallo. superficie con porta opaca, 33 UM per fila, 6 file, serratura tipo E
Surface mounted flat distribution board complete, white, 33 TE per row, 6 rows, type E
Quadro di distribuzione piatto a tutta superficie, bianco, RAL 9016, 33 unità di spazio per fila, 6 file, altezza 1050 mm, larghezza 705 mm, profondità 140 mm incl. porta con serratura a camma Profi-Line, piastre frontali, telaio di montaggio su guida DIN e morsetti neutro/PE, scatola: versione chiusa, compresa la piastra posteriore, la piastra posteriore può essere utilizzata come piano di fissaggio, 2 inserti pressacavo per quadri di distribuzione sottili con una larghezza di 24 unità di spazio, sulla parte superiore, aperture per l'ingresso dei cavi sul fondo, terminali premontati sulla custodia (nessuna perdita di unità di spazio). Canale a parete con telaio porta, piastra posteriore utilizzabile come piano di fissaggio, aperture per l'ingresso dei cavi facili da rimuovere, profondità di 127 mm, terminali preassemblati nella scatola (nessuna perdita di unità di spazio), 4 staffe di fissaggio laterali. Porta in lamiera d'acciaio con serratura a camme inclusa di serie, porta in lamiera d'acciaio con profondità maggiorata (necessaria, ad esempio, per l'installazione di componenti RMQ sulla porta) (BFZ-OTR-./...) La porta in lamiera d'acciaio con pannello trasparente (BFZ-OTT-./...) è disponibile come accessorio. Telaio di montaggio su guida DIN rimovibile, per dispositivi di installazione modulari da 45 mm, distanza tra le sbarre DIN di 150 mm, gli interruttori automatici Eaton possono essere integrati con il kit di installazione, una piastra di montaggio universale può essere installata utilizzando un kit di installazione per armadi di superficie (BFZ-O-ITMPL..). Contatto elettrico per la piastra metallica realizzato con bloccaggio speciale sulla custodia
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
Scatole di distribuzione compatti
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Programma di fornitura
Classe di protezione I
Custodia in lamiera d'acciaio bianca (RAL 9016)
N: 2 x 25 + 27 x 16 mm2
Porta con chiusura a chiavistello Profi-Line
telaio di montaggio guida DIN
Flange passanti per cavi (in alto)
Piastre frontali
Morsetti per conduttore di protezione e neutro
Dati tecnici
Dati tecnici secondo ETIM 8.0
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | apparente |
| numero di file (EF000266) | 6 |
| numero di unità modulari (EF002950) | 33 |
| tipo di copertura (EF000339) | porta |
| tipo di coperchio (EF009212) | chiuso |
| tipo di porta (EF004464) | EV000426 |
| coperchio/porta trasparente (EF006244) | No |
| porta di trasmissione del segnale (EF015941) | No |
| con serratura (EF006306) | No |
| tipo di chiusura (EF004462) | altro |
| materiale della scatola (EF001596) | acciaio |
| profondità di montaggio (EF000218) | 150 mm |
| altezza di installazione (EF000332) | 1050 mm |
| larghezza di montaggio (EF000846) | 705 mm |
| profondità interna (EF001131) | 131 mm |
| morsetto di messa a terra (EF015776) | Sì |
| morsettiera a conduttore neutro (EF015777) | Sì |
| barra DIN (EF001134) | Sì |
| con piastra di montaggio (EF000118) | No |
| possibilità di applicazione (EF001088) | No |
| versione EMC (EF001062) | Sì |
| colore (EF000007) | bianco |
| numero RAL (EF000116) | 9016 |
| grado di protezione (IP) (EF005474) | IP30 |
| altezza (EF000040) | 1050 mm |
| larghezza (EF000008) | 705 mm |
| profondità (EF000049) | 150 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BF-O-6/198-E Y7-193700 193700 IT_193700.pdf | 112 Kbytes |
|
