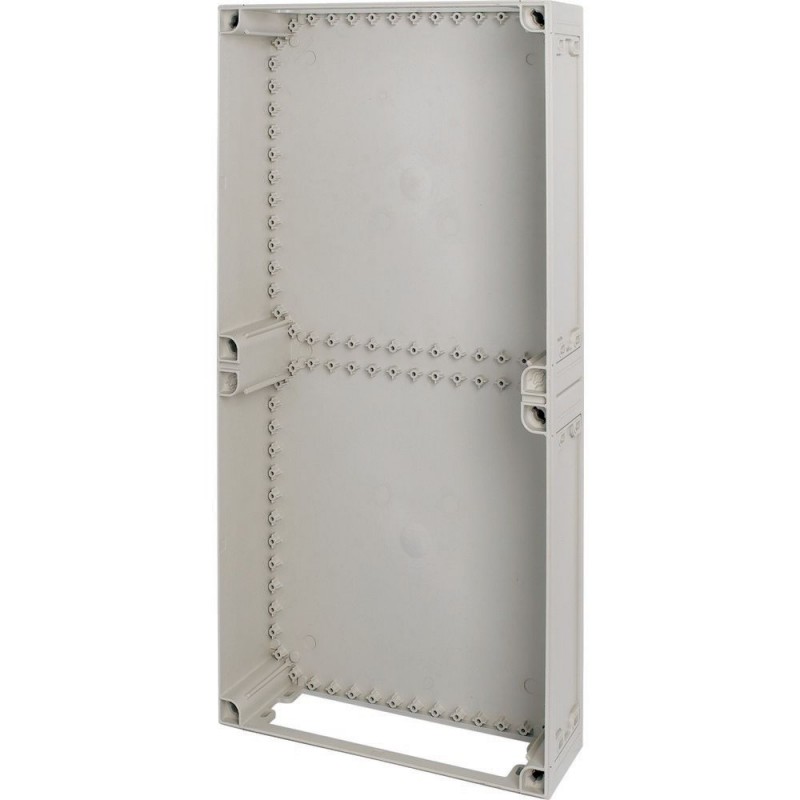

U-CI48 083880 Y7-83880 EATON ELECTRIC Sottocassetta, AxLxP 750x375x120mm
U-CI48
083880
Y7-83880
EATON-MOELLER
Sottocassetta, AxLxP=750x375x120mm
Base, AxLxP=750x375x120mm
Eaton xEnergy Safety Ci sistemi in BT Interruttore di manovra BT. Base, AxLxP=750x375x120mm
Base della scatola del pannello, materiale in policarbonato caratteristico, resistente agli urti, piastre laterali della scatola chiusa, cieca, piastre superiore e inferiore aperte, RAL 7035, ampia gamma di accessori per il montaggio dei quadri di distribuzione disponibili separatamente
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Cassetta
Scatole isolanti
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton xEnergy Safety Ci empty enclosure base
Sigla catalogo
083880
EAN
4015080838807
Lunghezza/profondità del prodotto
150 mm
Altezza prodotto
750 mm
Larghezza prodotto
375 mm
Peso prodotto
1.92 kg
Conformità
RoHS conform
Certificazione/i
EN 62208
EN 61439-2
EN 61439-2
Codice modello
U-CI48
Delivery program
Tipo
Custodia base Base della custodia xEnergy Safety Ci
Tipo di accessorio/parte di ricambio
Basi delle custodie del quadro di distribuzione
Colore
Grigio
Corrente nominale
1600 A
Technical data - electrical
Integrità del circuito
Altro
Technical data - mechanical
Unità
Sistema modulare
Tipo di supporto
Chiuso, con setto sfondabile a tutta superficie
Protezione superficiale
Altro
Materiale custodia
Termoplastico
Larghezza in base al numero di distanziali modulari
17
Metodo di montaggio
A parete
Grado di protezione
IK10
IP65
Altro
IP65
Altro
Numero di ingressi canaline
0
Numero di moduli
1
Numero di aperture (piastre flangiate)
6
Numero di file
0
Profondità interna
250 mm
Tipo di ingresso cavi
laterale
FL4… flangia
Superiore e inferiore
FL4… flangia
Superiore e inferiore
Modello coperchio/sportello
Chiuso
Tipo di coperchio/sportello
Nessuno
Opzionale:
Opzionale:
Spessore piastra (armadietto)
6 mm
Spessore piastra (coperchio/sportello)
6 mm
Temperature-rise verification as per IEC 60890
Diss. cal. amb. 35°C Δ T: 20°C p. sup. custodia centr. fis. parete(IEC 60890)
33 W
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia singola a parete(IEC 60890)
37 W
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia avv. fis. parete(IEC 60890)
35 W
Diss. cal. amb. 35°C Δ T: 35°C p. sup. custodia centr. fis. parete(IEC 60890)
67 W
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia singola a parete(IEC 60890)
75 W
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia avv. fis. parete(IEC 60890)
71 W
Design verification as per IEC/EN 61439
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
960 °C
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Non rilevante per installazione interna.
10.2.5 Sollevamento
40 kg per custodia con telaio portante e dispositivo di sollevamento raggiunti, montato e fissato secondo le istruzioni per il montaggio vigenti.
10.2.6 Impatto meccanico
IK10
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
IP65, con coperchio
10.4 Distanze d’isolamento superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione da folgorazione
Classe di protezione 2, quindi non applicabile.
10.6 Incorporamento di componenti e dispositivi di commutazione
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
Ui = 1000 V AC
10.9.3 Tensione di tenuta a impulsi
8 kV
10.9.4 Test custodie in materiale isolante
I requisiti della norma di prodotto sono soddisfatti.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.
Additional information
Caratteristiche
Coprire con rilascio di sovrapressione
Funzioni
possibilità di applicazione
Grado di protezione
II
Numero RAL
7035
Caratteristiche speciali
Flange ￫#024355 Telaio di distanza per CI45... ￫#110103 Lati chiusi, ma con setto sfondabile a tutta superficie Apertura in alto e in basso
Adatto per
Protezione di illuminazione
Uso esterno
Uso esterno
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | apparente |
| tipo di copertura (EF000339) | senza |
| tipo di coperchio (EF009212) | chiuso |
| tipo di porta (EF004464) | senza |
| coperchio/porta trasparente (EF006244) | No |
| con serratura (EF006306) | No |
| corrente nominale (In) (EF008873) | 1600 A |
| altezza (EF000040) | 750 mm |
| larghezza (EF000008) | 375 mm |
| profondità (EF000049) | 150 mm |
| profondità di montaggio (EF000218) | 250 mm |
| profondità interna (EF001131) | 100 mm |
| spessore del materiale della cassetta (EF009170) | 6 mm |
| spessore del materiale della porta/del coperchio (EF009171) | 6 mm |
| colore (EF000007) | grigio |
| numero RAL (EF000116) | 7035 |
| numero di moduli (EF004427) | 1 |
| numero di file (EF000266) | 0 |
| numero di unità modulari (EF002950) | 17 |
| numero delle aperture per piastri passacavi (EF009554) | 6 |
| possibilità di applicazione (EF001088) | Sì |
| numero di ingressi per conduttori (EF000437) | 0 |
| materiale della scatola (EF001596) | materiale sintetico |
| protezione della superfice (EF000139) | altro |
| con piastra di montaggio (EF000118) | No |
| adatto per uso esterno (EF003532) | Sì |
| adatto per parafulmine (EF007800) | Sì |
| grado di protezione (IP) (EF005474) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
| classe di protezione secondo IEC 61140 (EF000004) | II |
| resistenza agli urti (EF004293) | IK10 |
| mantenimento di funzione (EF001613) | altro |
| coperchio di scarico della pressione (EF015940) | Sì |
