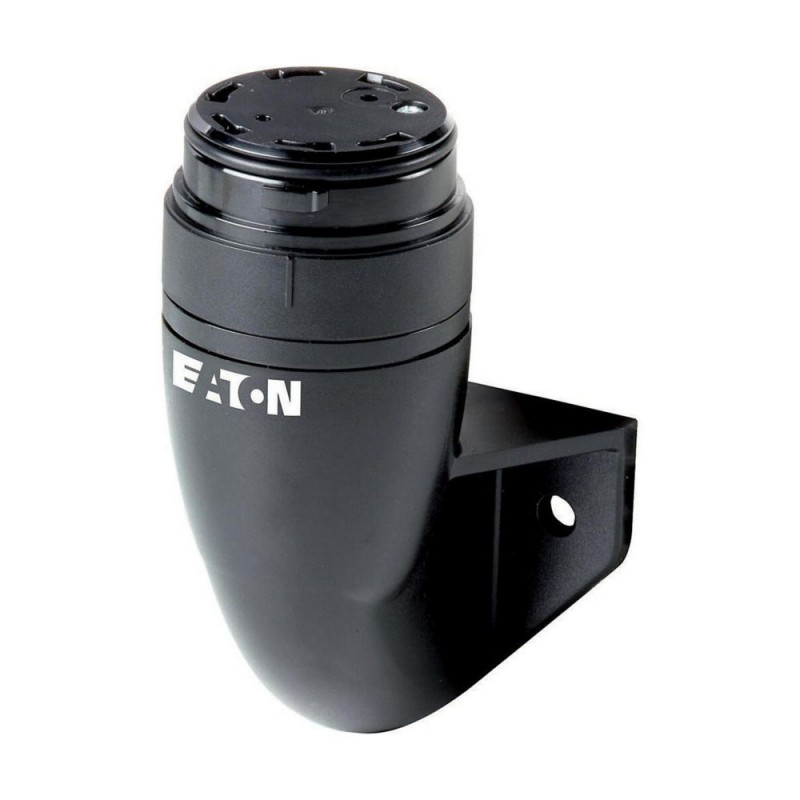

Modulo base;per montaggio verticale su un solo lato
Modulo base, Colore Nero, Assortimento: Colonnine di segnalazione SL, Tipi di collegamento: Morsetti Push-In, Tipo di montaggio: Per montaggio verticale, Equipaggiamento: Base su un solo lato con squadretta di fissaggio, coperchio incluso, Numero dei moduli: max. 5 moduli, utilizzabile per: SL4-L-…, SL4-BL-…, SL4-FL-…, SL4-AP-..., Collegamento a SmartWire-DT: no, Conformità alle norme: IEC/EN 60947-5-1, Grado di protezione IEC: IP66, IEC/EN 60529, Grado di protezione: Tipo 4, 4X, 13
Programma di fornitura
Assortimento
Colonnine di segnalazione SL
Funzione di base
Modulo di base
Tipi di collegamento
Morsetti Push-In
Tipo di montaggio
Per montaggio verticale
Equipaggiamento
Base su un solo lato con squadretta di fissaggio
coperchio incluso
Numero dei moduli
max. 5 moduli
utilizzabile per
SL4-L-…
SL4-BL-…
SL4-FL-…
SL4-AP-...
Collegamento a SmartWire-DT
no
Dati tecnici
Conformità alle norme
IEC/EN 60947-5-1
Idoneità ai climi
Caldo umido, ciclico secondo IEC 60068-2-30
Posizione di montaggio
facoltativa
Resistenza agli urti
> 15
secondo IEC 60068-2-27
Durata dell'urto 11 ms
semionda g
Grado di protezione IEC
IP66
IEC/EN 60529
Grado di protezione
Tipo 4, 4X, 13
Temperatura ambiente
-30 - +60 °C
Numero di elementi luminosi
Max. 5 con base standard
Max. 10 con base per montaggio su due lati
Sezioni di collegamentoRigido/flessibile
0,2 - 1,5 mm2
Sezioni di collegamentoRigido/flessibile, con puntalino
0,25 - 1,5 mm2
Sezioni di collegamentoflessibile, con puntalino con cuffia in materia plastica
0,25 - 0,75 mm2
Sezioni di collegamento
AWG 24 - AWG 16
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
250 V
Categoria di sovratensione/grado di inquinamento
III/3
Campo di tensione
24 V AC/DC ± 10 %
110/120 V AC ± 10 %
230/240 V AC ± 10 %
Verifiche di progetto secondo IEC/EN 61439
Temperatura ambiente di servizio min.
-30 °C
Temperatura ambiente di servizio max.
+60 °C
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / elemento di colonna segnaletica, modulo di collegamento (EC001152)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Elemento colonna segnale, modulo di collegamento (
[email protected] [AKF050014])
tipo di collegamento circuito elettrico ausiliario
raccordo a molla
montaggio del tubo possibile
no
montaggio angolare possibile
sì
montaggio a terra possibile
sì
adatto per interfaccia AS
no
Approvazioni
Product Standards
IEC/EN 60947-5-1; UL 508; CSA-C22.2 No. 14-10; CSA-C22.2 No. 94-91; CE marking
UL Category Control No.
NKCR
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
UL Type 4, 4X, 13
