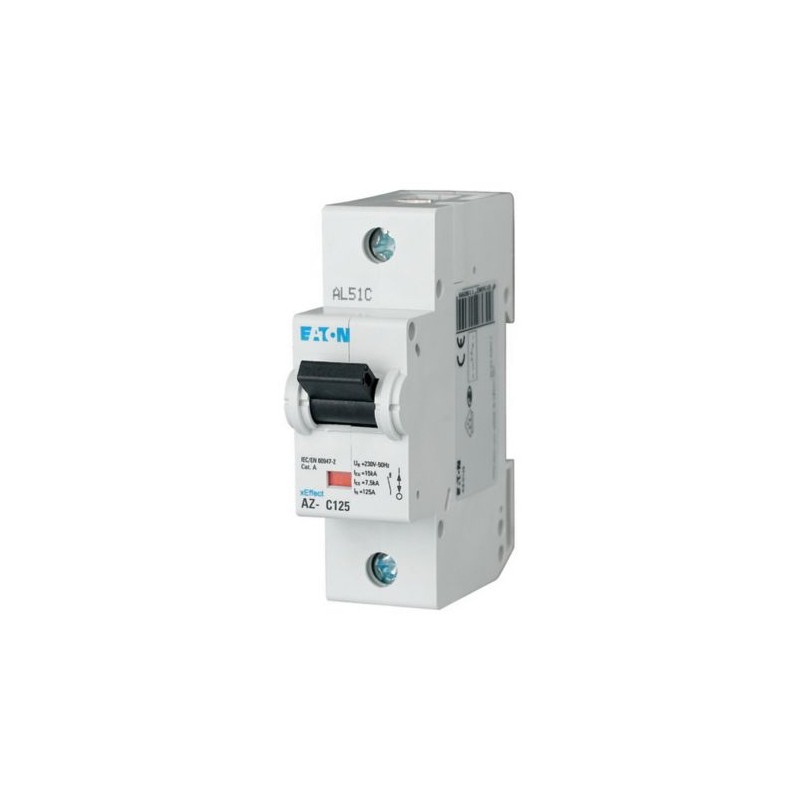

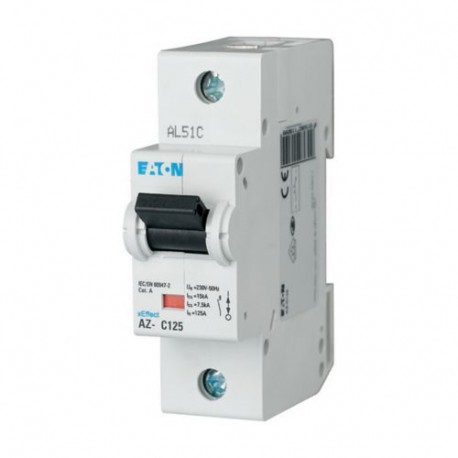

AZ-B40 174483 Y7-174483 EATON ELECTRIC Interruttore protettore 40 A 1p curva caratteristica B Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AZ-B40 174483 Y7-174483 EATON ELECTRIC Interruttore protettore 40 A 1p curva caratteristica B

AZ-B40

174483

Y7-174483

EATON-MOELLER

Interruttore protettore; 40 A; 1p; curva caratteristica B

magnetotermico AZ, 40A, 1P, curva B

Eaton Moeller series xEffect - AZ MCB. Interruttore magnetotermico (MCB), 40A, 1p, caratteristica di tipo B

Interruttore differenziale/interruttore automatico miniaturizzato di alta qualità con protezione da sovracorrente indipendente dalla tensione di rete; display della posizione dei contatti rosso-verde; protezione della spina posteriore del terminale; Chiusura a scorrimento tristabile: consente la rimozione di un gruppo di chiusura esistente; è possibile installare a posteriori un'ampia gamma di accessori; ampia gamma di correnti di guasto nominali; correnti nominali di funzionamento fino a 40 A; tipi di viaggio B, C, D; capacità nominale di commutazione 10 kA; adatto per l'uso nel quadro di distribuzione dell'energia libero (in loco ed esterno) fino a -25°C; adatto per l'uso nel quadro di distribuzione dell'alimentazione libero (in loco ed esterno) fino a -25°C

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $113.38
Prezzo unitario: $113.38
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - AZ MCB
Sigla catalogo
174483
EAN
4015081709397
Lunghezza/profondità del prodotto
75 mm
Altezza prodotto
90 mm
Larghezza prodotto
27 mm
Peso prodotto
0.218 kg
Conformità
RoHS conform
Certificazione/i
EN45545-2
IEC 61373
Codice modello
AZ-B40

Delivery program

Applicazione
Numero di poli
Polo singolo
Numero di poli (totale)
1
Numero di poli (protetti)
1
Caratteristica di intervento
B
Caratteristica di rilascio
B
Valore nominale intensità di corrente
40 A
Tipo
  • AZ
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale di esercizio (Ue) - max
230 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
25 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
25 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
25 kA
Categoria di sovratensione
III
Grado di inquinamento
2

Technical data - mechanical

Larghezza in base al numero di distanziali modulari
1.5
Profondità interna
75 mm
Grado di protezione
IP20
Sezione del conduttore collegabile (nucleo pieno) - min
2.5 mm²
Sezione del conduttore collegabile (pieno) - max
50 mm²
Sezione del conduttore collegabile (multifilo) - min
2.5 mm²
Sezione del conduttore collegabile (multifilo) - max
50 mm²

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
40 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
4,4 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
Utilizzato con
AZ
Interruttore magnetotermicoInterruttore magnetotermico

ETIM for 174483 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 75 mm
caratteristica di intervento (EF000889) B
numero di poli (totale) (EF008618) 1
numero di poli protetti (EF005548) 1
corrente nominale (EF000227) 40 A
tensione nominale (EF000228) 230 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 0 kA
tipo di tensione (EF000187) AC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 25 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 25 kA
frequenza (EF000416) 50 Hz
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 1.5
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 2.5 mm²
sezione conduttore collegabile unifilare (EF007337) 2.5 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AZ-B40 Y7-174483 174483 ES_211798.pdf 71 Kbytes AZ-B40 Y7-174483 174483 ES_211798.pdf
