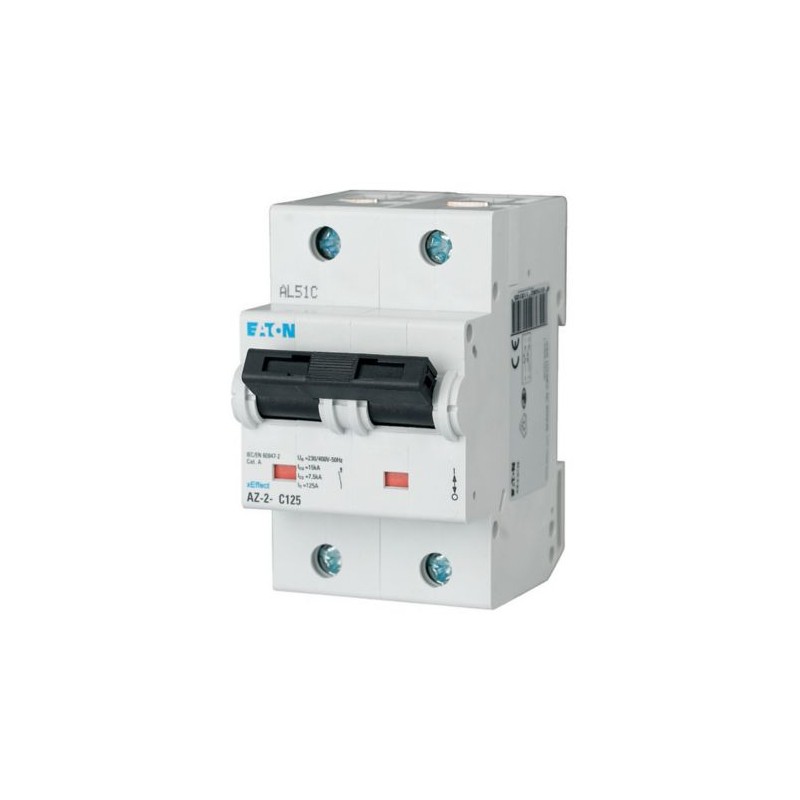

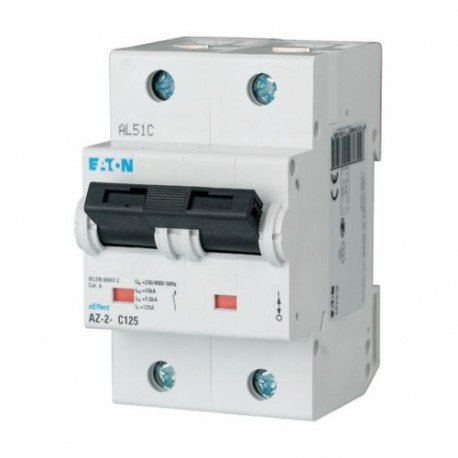

AZ-2-C40 211785 Y7-211785 EATON ELECTRIC Interruttore LS, 40A, 2p, curva caratteristica C, AC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AZ-2-C40 211785 Y7-211785 EATON ELECTRIC Interruttore LS, 40A, 2p, curva caratteristica C, AC

AZ-2-C40

211785

Y7-211785

EATON-MOELLER

Interruttore LS, 40A, 2p, curva caratteristica C, AC

Interruttore automatico internazionale AZ, 40A, 2P, curva C

Eaton Moeller series xEffect - AZ MCB. Interruttore magnetotermico (MCB), 40A, 2p, Caratteristica C

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $215.25
Prezzo unitario: $215.25
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - AZ MCB
Sigla catalogo
211785
EAN
4015082117856
Lunghezza/profondità del prodotto
90 mm
Altezza prodotto
75 mm
Larghezza prodotto
54 mm
Peso prodotto
0.442 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947-2
EN45545-2
IEC 61373
Codice modello
AZ-2-C40

Delivery program

Applicazione
Numero di poli
A due poli
Numero di poli (totale)
2
Numero di poli (protetti)
2
Caratteristica di intervento
C
Caratteristica di rilascio
C
Valore nominale intensità di corrente
40 A
Tipo
  • AZ
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale
230 V AC / 400 V AC
Tensione nominale, DC
60 V DC (per polo)
Tensione nominale di esercizio (Ue) - max
400 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
25 kA
Poteri d’interruzione operativi
20 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
25 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
25 kA
Fusibile di backup consentito - max
200 A gL/gG
Classe di selettività
3
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
10000 operazioni
Direzione alimentazione in ingresso
Secondo necessità

Technical data - mechanical

Carcassa
45 mm
Larghezza custodia
90 mm
Larghezza in base al numero di distanziali modulari
3
Profondità interna
75 mm
Larghezza di montaggio per polo
27 mm
Ampiezza supporto
27 mm
Metodo di montaggio
Guida DIN IEC/EN 60715
Grado di protezione
IP40 (se in dotazione)
IP20
Morsetti (superiore e inferiore)
Morsetti di sollevamento
Sezione del conduttore collegabile (nucleo pieno) - min
2.5 mm²
Sezione del conduttore collegabile (pieno) - max
50 mm²
Sezione del conduttore collegabile (multifilo) - min
2.5 mm²
Sezione del conduttore collegabile (multifilo) - max
50 mm²
Capacità morsetti (cavo di comando)
2,5 mm² - 50 mm²
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
40 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
8.84 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Caratteristiche speciali
Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AZ-2-C40 Y7-211785 211785 ES_211798.pdf 71 Kbytes AZ-2-C40 Y7-211785 211785 ES_211798.pdf
