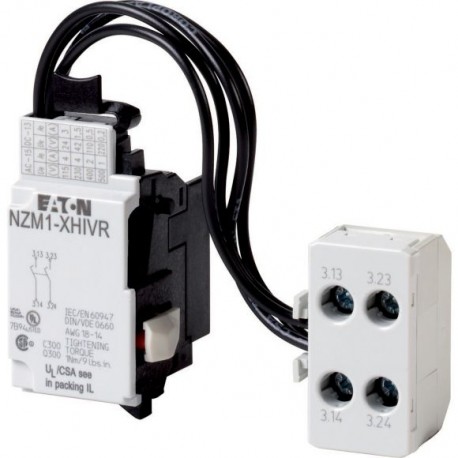

NZM1-XHIVR 292195 Y7-292195 EATON ELECTRIC Contatto ausiliario 2NA ant., anticipato, circuito destra Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XHIVR 292195 Y7-292195 EATON ELECTRIC Contatto ausiliario 2NA ant., anticipato, circuito destra

NZM1-XHIVR

292195

Y7-292195

EATON-MOELLER

Contatto ausiliario 2NA ant., anticipato, circuito destra

Contatto ausiliario, 2 contatti avanzati NA, collegamento destro

Eaton Moeller series NZM - Molded Case Circuit Breaker. Auxiliary contact, 2early N/O, operates as an early-make contact, connection right

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Per circuiti di blocco e distacco del carico, nonché per lo sganciamento precoce della sottotensione in applicazioni di interruttore principale/sezionatore di emergenza. Non in combinazione con NZM...-XU... sganciatore di minima tensione o NZM...-XA... Sblocco prematuro del bypass con on/off (funzionamento manuale): circa 20 ms. Può essere utilizzato per: NZM1 (-4), PN1 (-4), N (N/A) 1 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $53.90
Prezzo unitario: $53.90
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM contatto ausiliario
Sigla catalogo
292195
EAN
4015082921958
Lunghezza/profondità del prodotto
37 mm
Altezza prodotto
66 mm
Larghezza prodotto
32 mm
Peso prodotto
0.038 kg
Conformità
RoHS conform
Certificazione/i
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
IEC60947
CSA (Class No. 1437-01)
UL (File No. E140305)
CE marking
UL listed
CSA certified
UL489
CSA (File No. 22086)
Codice modello
NZM1-XHIVR

Specifiche del prodotto

Utilizzato con
FAZ-B6 (interruttore magnetotermico max.)
Caratteristiche speciali
C300/R300 (contatti ausiliari, UL/CSA, pilot duty)
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Metodo di montaggio
Altro
Tipo connessione
Collegamento a vite
Corrente termica convenzionale Ith dei contatti ausiliari
4 A
Numero di contatti (contatti di commutazione)
0
Numero di contatti (contatti normalmente chiusi)
0
Numero di contatti (contatti normalmente aperti)
2
Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V
4 A
Tensione nominale in AC
500 V AC
Tensione nominale, DC
220 VDC
Numero di commutatori di segnale
0
Corrente nominale di esercizio
2,5 A a 240 V AC (UL/CSA)
1 A a 250 V DC (UL/CSA)
Protezione da cortocircuito fusibili - max.
10 A gG/gL
Modello
integrabile
Capacità morsetti (conduttore pieno/flessibile)
18 - 14 AWG (1x) a contatto ausiliario
0.75 mm² - 2.5 mm² (2x) a contatto ausiliario con puntalino
18 - 14 AWG (2x) a contatto ausiliario
0,75 mm² - 2,5 mm² (1x) sui contatti ausiliari con puntalino
portalampada
Nessuno

ETIM for 292195 Apparecchi elettrici a bassa tensione (EC000041)
Caratteristica Valore
numero di contatti invertitori (EF008257) 0
numero di contatti di chiusura (EF008256) 2
numero di contatti di riposo (EF008255) 0
corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) 4 A
tipo di collegamento elettrico (EF003961) raccordo a vite
versione (EF000010) integrabile
modo di montaggio (EF000003) altro
portalampada (EF000048) senza

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XHIVR Y7-292195 292195 DE_259487.pdf 4 Mbytes NZM1-XHIVR Y7-292195 292195 DE_259487.pdf
