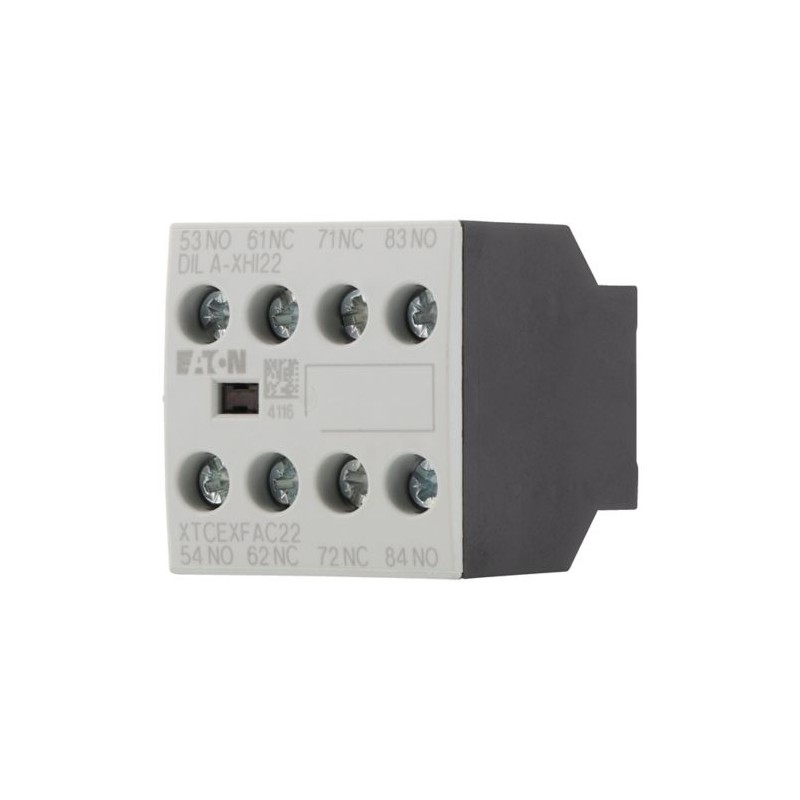

DILA-XHI22 276426 Y7-276426 EATON ELECTRIC Modulo contatti ausiliari, 2NA+2NC, in custodia, collegamento a v..
DILA-XHI22
276426
Y7-276426
EATON-MOELLER
Modulo contatti ausiliari, 2NA+2NC, in custodia, collegamento a vite
Blocco contatti ausiliari 2 NO + 2 NC Collegamento per montaggio anteriore a
Eaton Moeller® series DILA Modulo contatti ausiliari, 4 poli, Ith= 16 A, 2 NA, 2 NC, Fissaggio frontale, Morsetti a bullone, DILA, DILM7 - DILM38
Modulo di contatto ausiliario, con contatti contrapposti intrecciati, Elementi di commutazione secondo EN 50005, Le combinazioni della versione E corrispondono a EN 50011 e sono preferibili., Il contattore CC DILA(C)-22 deve essere combinato solo con contatti ausiliari a 2 poli., Funzione: per applicazioni standard, 4 poli, Tecnica di collegamento: Morsetti a vite, Corrente nominale di esercizio AC-15 220 V 230 V 240 V: Ie= 4 A, Corrente nominale di funzionamento AC-15 380 V 400 V 415 V: Ie= 4 A, Contatti NA = Normalmente aperto: 2 NA, Contatti NA = Normalmente chiuso: 2 NC, Tipo di montaggio: Montaggio frontale, Utilizzabile con: DILA(C)..., DILM(C)7..., DILM(C)9..., DILM(C)12..., DILM(C)15... , DILM(C)17..., DILM(C)25..., DILM(C)32..., DILM38..., DILMP20..., DILMP32..., DILMP45..., D
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Contattori fino a 170A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series accessorio DILA - Modulo contatti ausiliari |
| Sigla catalogo | 276426 |
| EAN | 4015082764265 |
| UPC | 782116354597 |
| Lunghezza/profondità del prodotto | 45 mm |
| Altezza prodotto | 38 mm |
| Larghezza prodotto | 36 mm |
| Peso prodotto | 0.049 kg |
| Certificazione/i | IEC/EN 60947-4-1 CSA-C22.2 No. 14-05 UL Category Control No.: NKCR CSA UL 508 VDE 0660 CSA Class No.: 3211-03 CE IEC/EN 60947 CSA File No.: 012528 UL UL File No.: E29184 |
| Codice modello | DILA-XHI22 |
Features & Functions
| Caratteristiche | Contatti legati (a guida forzata) all’interno del modulo contatti ausiliari (conformemente a IEC 60947-5-1, allegato L) |
| Funzioni | Per applicazioni standard |
| Dotato di: | Contatti a guida forzata contatti conformi a EN 50005 |
| Numero di poli | Quattro poli |
| Tipo di collegamento elettrico | Morsetto a vite |
General
| Grado di protezione | IP20 |
| Resistenza agli urti | 5 g, Contatto ausiliario N/C, Unità base con modulo contatti ausiliari, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms Resistenza agli urti (in conformità con IEC/EN 60068-2-27), semionda 10 ms - Apparecchio base con modulo contatti ausiliari, contatto ausiliario N/A: 7g |
| Durata elettrica | 1.300.000 operazioni (a 230 V, AC-15, 3 A) |
| Durata meccanica | 10.000.000 di manovre (comando in DC) 10.000.000 operazioni (Comando in AC) |
| Modello | Montaggio in alto |
| Metodo di montaggio | Fissaggio frontale |
| Connessione | Morsetti a vite |
| Massima frequenza di manovra | 9000 Operazioni/ora |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Protezione | Protezione contro i contatti delle dita e del dorso della mano, Protezione contro i contatti diretti frontale (EN 50274) |
| Tensione nominale di tenuta ad impulso (Uimp) | 6000 V AC |
| Tipo | Contatti ausiliari frontali |
Climatic environmental conditions
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 60 °C |
| Temperatura ambiente di esercizio (con custodia) - min | -25 °C |
| Temperatura ambiente di esercizio (con custodia) - max | 40 °C |
| Temperatura ambiente di stoccaggio - min | -40 °C |
| Temperatura ambiente di stoccaggio - max | 80 °C |
| Idoneità climatica | Caldo umido costante, secondo IEC 60068-2-78 Caldo umido ciclico, secondo IEC 60068-2-30 |
Terminal capacities
| Capacità morsetti (flessibile con puntalino) | 1 x (0,75 - 2,5) mm², Morsetti a vite 2 x (0,75 - 2,5) mm², Morsetti a vite |
| Capacità morsetti (pieno) | 2 x (0,75 - 2,5) mm², Morsetti a vite 1 x (0,75 - 2,5) mm², Morsetti a vite |
| Capacità morsetti (pieno/a treccia AWG) | 18 - 14, Morsetti a vite |
| Grandezza vite | M3.5, Vite terminale |
| Dimensione cacciavite | Morsetti a vite - Cacciavite standard 0.8 x 5.5/1 x 6 mm 2, Morsetto a vite, Cacciavite Pozidrive |
| Coppia di serraggio | 1,2 Nm, Morsetti a vite |
Electrical rating
| Corrente convenzionale termica ith a 60°C (3 poli, aperto) | 16 A |
| Corrente nominale di esercizio (Ie) | 10 A a 60 VDC L/R ≤ 15 ms (con 2 contatti in serie) 6 A a 60 V, DC L/R ≤ 15 ms (con 1 contatto di serie) 1 A a 220 V, DC L/R ≤ 15 ms (con 1 contatto di serie) 0,5 A a 110 V, DC L/R ≤ 50 ms (con 3 contatti di serie) 1 A a 60 V, DC L/R ≤ 50 ms (con 3 contatti di serie) 5 A a 220 V, DC L/R ≤ 15 ms (con 3 contatti di serie) 2,5 A a 24 V, DC L/R ≤ 50 ms (con 3 contatti di serie) 10 A a 24 V, DC L/R ≤ 15 ms (con 1 contatto di serie) 0,25 A a 220 V, DC L/R ≤ 50 ms (con 3 contatti di serie) 3 A a 110 VDC L/R ≤ 15 ms (con 1 contatto in serie) 6 A a 110 VDC, L/R ≤ 15 ms (con 3 contatti in serie) |
| Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V | 4 A |
| Corrente nominale di esercizio (Ie) ad AC-15, 380 V, 400 V, 415 V | 4 A |
| Corrente nominale di esercizio (Ie) ad AC-15, 500 V | 1.5 A |
| Corrente nominale di esercizio (Ie) a DC-13, 24 V | 2.5 A |
| Corrente nominale di esercizio (Ie) a DC-13, 60 V | 1 A |
| Corrente nominale di esercizio (Ie) a DC-13, 110 V | 0.5 A |
| Corrente nominale di esercizio (Ie) a DC-13, 220 V, 230 V | 0.25 A |
| Tensione nominale di isolamento (Ui) | 690 V |
| Tensione nominale di esercizio (Ue), AC - max | 500 V |
| Classe di protezione da corto circuito | Max.. Contatti ausiliario - Fusibile 10 A gG/gL, senza saldatura |
| Resistenza protezione da corto circuito senza saldatura | 10 A gG/gL, 500 V, Max Fusibile, Contatti |
| Isolamento sicuro | 400 V AC, Tra contatti ausiliari, Secondo EN 61140 400 V AC, Tra bobina e contatti ausiliari, Secondo EN 61140 |
| Poteri d’interruzione (contatti ausiliari, uso generico) | 1 A, 250 V DC, (UL/CSA) 10 A, 600 V AC, (UL/CSA) |
| Poteri d’interruzione (contatti ausiliari, pilot duty) | P300, Comando in corrente continua (UL/CSA) A600, Comando in AC (UL/CSA) |
Contacts
| Numero di codice | 62E in combinazione con tecnologia DILA(C)-40 44 in combinazione con DILA(C)-22 53 in combinazione con DILA(C)-31 |
| Affidabilità circuito di comando | λ < 5 x 10-7 (1 guasto in 2.000.000 manovre per Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA) λ < 5 x 1/10⁷ (1 guasto in 2.000.000 operazioni a Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA) |
| Numero di contatti (contatti di commutazione) | 0 |
| Numero di contatti (contatti normalmente chiusi) | 2 |
| Numero di contatti (contatti normalmente aperti) | 2 |
Design verification
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 0.16 W |
| Corrente nominale di esercizio per dissipazione specifica (In) | 4 A |
| Dissipazione statica, non dipendente da corrente Pvs | 0 W |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.10 Riscaldamento | Il calcolo del riscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL). |
| Caratteristica | Valore |
|---|---|
| numero di contatti invertitori (EF008257) | 0 |
| numero di contatti di chiusura (EF008256) | 2 |
| numero di contatti di riposo (EF008255) | 2 |
| numero di commutatori di segnale (EF007613) | 0 |
| corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) | 4 A |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| versione (EF000010) | attaccabile |
| modo di montaggio (EF000003) | fissaggio frontale |
| portalampada (EF000048) | senza |
